駿河精機
SURUGA SEIKI

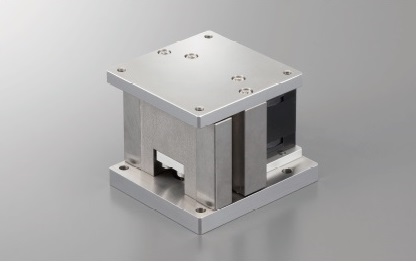

KHE 自動水平面Z軸

KHE 系列

.直線滾珠導軌構造
.內置原點及左右限位感應器
.高性價比商品

數量:
加入詢價
配置
款型 KHE04006-C KHE06008-C
移動量 6mm 8mm
滑台面尺寸 40×40mm 60×60mm
進給(滾珠絲桿) φ6導程1 φ8導程1
導軌 直線滾珠導軌
  主材質-表面處理 鋼-無電解鍍鎳處理
  自重 0.5kg 0.92kg
分辨率(脈衝) 2μm(Full)/1μm(Half)
MAX速度 10mm/sec
定位精度
反復定位精度 ±5μm以内
  耐荷重 3kgf【29N】 4kgf【39N】
  空轉 5μm以內
  平行度 80μm以內


極限感應器
原點感應器
附屬螺絲(六角帶孔螺釘) M3-16 3個 M4-14 4個



延伸閱讀

精度從1nm到μm,壓電滑台、自動滑台皆可提案!
完全守備!廣億科技模組滑台滿足全精度範圍!
步進馬達也可以進行閉回路控制嗎?




型號 反覆定位精度
[μm]
滑檯面
尺寸 [mm]
移動量
[mm]
耐荷重
[kgf]
附屬電纜線選項
KHE04006-C ±5μm 40X40 6 3 可撓式電纜2米

駿河精機 SURUGA SEIKI 自動水平面Z軸 KHE04006-C平面尺寸圖









型號 反覆定位精度
[μm]
滑檯面
尺寸 [mm]
移動量
[mm]
耐荷重
[kgf]
附屬電纜線選項
KHE06008-C ±5μm 40X40 8 4 可撓式電纜2米

駿河精機 SURUGA SEIKI 自動水平面Z軸 KHE06008-C平面尺寸圖
