步進馬達PKP系列

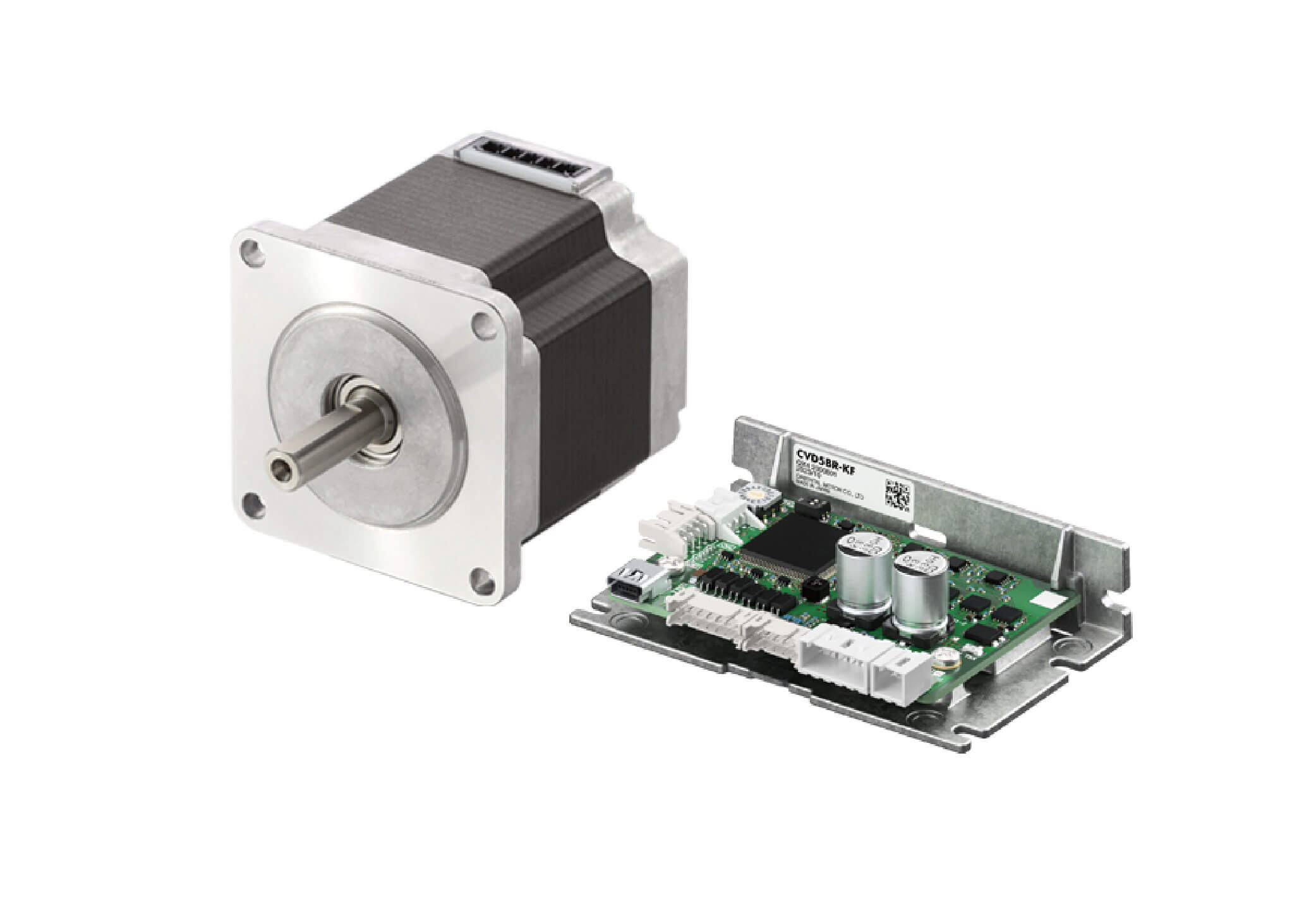

CVD系列全閉回路控制型
CVD 全閉回路控制型 系列
CVD系列的產品種類新增全閉回路控制型。
保有步進馬達的使用方便性，並與外部檢知器組合實現高精度的定位運轉。
有助於需要更高精度控制的設備或裝置設計架構。
內容大綱 (點擊展開)
▎高精度
由於5相PKP系列的基本步級角為0.72°（高解析度型為0.36°），停止精度為±0.05°，因此可達到高精度定位。另外，以微步級驅動器控制時，靜止角度誤差依舊維持高精度，與全步級驅動時幾乎相同。
█ 不會因微步級使停止精度惡化
（5相CVD系列驅動器＋5相PKP系列馬達）
 |
 |
▎低振動化
由於5相PKP系列的基本步級角較小，為0.72°（高解析度型為0.36°），因此與基本步級角 1.8°的2相步進馬達相比，振動和噪音較低。另外，藉由微步級驅動時可更進一步降低振動與噪音。
| █ 2相步進馬達的振動特性示例 | █ 5相步進馬達的振動特性示例 |
 |
 |
▎採用小型・薄型連接器
PKP系列採用小型、薄型連接器，連接器部的突出降低（部分產品除外）。也因馬達電纜線的出線方向朝上，配線自由度相對提高。
 |
 |
*詳細內容請參閱各馬達的外形圖。
▎高效率設計
CVD系列與舊有產品相比增加輸出電流，實現高轉矩化。為能增加輸出電流，採用了顧慮到可減低發熱量的設計。
▎業界最小等級的高性能驅動器
CVD 系列是一款小巧輕便的驅動器，有助於節省空間。
重量：20～70 g（取決於驅動器類型）
▎全閉回路控制型的特點
全閉回路控制型，可與外部檢知器結合，實現次微米高精度定位。有助於構建需要更高精度控制的設備或設計。
▎5相步進馬達
| 系列 | 類型 | 安裝尺寸 ［mm］ |
基本步級角 [°] |
|---|---|---|---|
| PKP | 標準 |
28，42，60 | 0.72 |
高解析度 |
0.36 | ||
TS減速機 |
42 | 0.024～0.2 | |
| PK | 標準 |
20, 28, 42, 60 | 0.72 |
延伸閱讀
應用案例
▎驅動器產品陣容/適用馬達
| 驅動器品名 | 馬達 驅動電流 |
輸入電流 （A） |
適用馬達 | ||
|---|---|---|---|---|---|
| 附安裝板 | 附安裝板 水平式 |
適用系列 | 品名 | ||
| CVD5B-KF | CVD5BR-KF | 0.35A/相 | 0.6 | 5相步進馬達 PKP系列 |
PKP52□MN03 |
| 0.75A/相 | 1.4 | PKP52□MN07 | |||
| 1.2A/相 | 1.7 | PKP52□N12 | |||
| 1.8A/相 | 2.8 | PKP54□MN、PKP54□N18■2 PKP54□N18■ |
|||
| 2.4A/相 | 3.0 | PKP56□FMN、PKP56□FN24■2 | |||
| 0.35A/相 | 0.6 | 5相步進馬達 PK系列 |
PK513、PK52□P | ||
| 0.75A/相 | 1.4 | PK52□H、PK54□ | |||
| 1.4A/相 | 1.8 | PK56□ | |||
| 0.75A/相 | 1.4 | 中空旋轉平台 DH系列 |
DHM28PAK2、DHM42PAK | ||
| 0.35A/相 | 0.6 | 小型電動缸 DRLⅡ系列 |
DRLM20 | ||
| 0.75A/相 | 1.4 | DRLM28、DRLM42 | |||
| 1.4A/相 | 1.8 | DRLM60 | |||
*以下為部分產品名稱清單。可與此處列出的產品品名組合使用。附編碼器型除外。
品名中的□為表示馬達外殼長度的數字。
品名中的■為表示出力軸形狀的A（單出力軸）或B（雙出力軸）。
品名中的□為表示馬達外殼長度的數字。
品名中的■為表示出力軸形狀的A（單出力軸）或B（雙出力軸）。
