| 配置 | |||||
| 軸數 | 1軸 | ||||

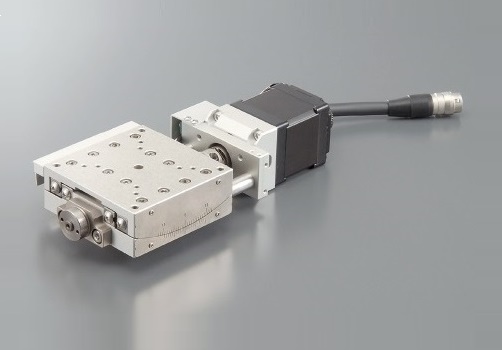

| 款型 | KG07-W070AL-H5 | KG07-W096AL-H5 | KG07-W122AL-H5 | ||
| (左右相反) | KG07-W070AR-H5 | KG07-W096AR-H5 | KG07-W122AR-H5 | ||
| 機械規格 | 移動量 上軸/下軸 | ±9° | ±7° | ±5° | |
| 滑台面尺寸 | 70×70mm | ||||
| 移動結構 | 上側 | 蝸桿傳動(1/235) | 蝸桿傳動(1/301) | 蝸桿傳動(1/375) | |
| (減速比) | 下側 | ||||
| 導軌 | 交叉滾子導軌 | ||||
| 主材質－表面處理 | 鋁－白耐酸鋁處理 | ||||
| 自重 | 0.82kg | ||||
| 尺碼公差 | 滑台高度 | 26±0.2mm | |||
| 旋轉中心高度 | 70±0.2mm | 96±0.2mm | 122±0.2mm | ||
| 旋轉中心振動精度 | 0.01mm以內 | ||||
| 精度規格 | 分辨率（脈衝） | Full時 上側 | 0.001532° | 0.001196° | 0.00096° |
| Full時 下側 | |||||
| MAX速度 | 上側 | 7.6°/sec[5kHz] | 6°/sec[5kHz] | 4.8°/sec[5kHz] | |
| 下側 | |||||
| 反復定位精度 | ±0.003°以内 | ||||
| 耐荷重 | 5kgf 【49N】 | ||||
| 力矩剛性 | 仰俯0.17/橫擺0.06/側傾0.06["/N．cm] | ||||
| 空轉 | 0.006°以內 | ||||
| 感應器 | 極限感應器 | 有 | |||
| 原點感應器 | 有 | ||||
| 狹縫原點感應器 | 有 | ||||
| 附屬螺絲（六角帶孔螺釘） | M4－8 4個 | ||||
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 步進馬達也可以進行閉回路控制嗎？
| 型號 | 反覆定位精度 [°] |
滑檯面尺寸 [mm] |
移動量 [°] |
迴轉中心高 [mm] |
耐荷重 [kgf] |
附屬電纜線選項 |
| KG05-W050AL-H5 | ±0.005°以內 | 50 x 50 | ±10° | 50 ± 0.2 | 3.0 | 2米 |
| KG05-W068AL-H5 | ±0.005°以內 | 50 x 50 | ±8° | 68 ± 0.2 | 3.0 | 2米 |
| KG05-W086AL-H5 | ±0.005°以內 | 50 x 50 | ±6° | 86 ± 0.2 | 3.0 | 2米 |
| 型號 | 反覆定位精度 [°] |
滑檯面尺寸 [mm] |
移動量 [°] |
迴轉中心高 [mm] |
耐荷重 [kgf] |
附屬電纜線選項 |
| KG07-W070AL-H5 | ±0.003°以內 | 70 x 70 | ±9° | 70 ± 0.2 | 5.0 | 2米 |
| KG07-W096AL-H5 | ±0.003°以內 | 70 x 70 | ±7° | 96 ± 0.2 | 5.0 | 2米 |
| KG07-W122AL-H5 | ±0.003°以內 | 70 x 70 | ±5° | 122 ± 0.2 | 5.0 | 2米 |
