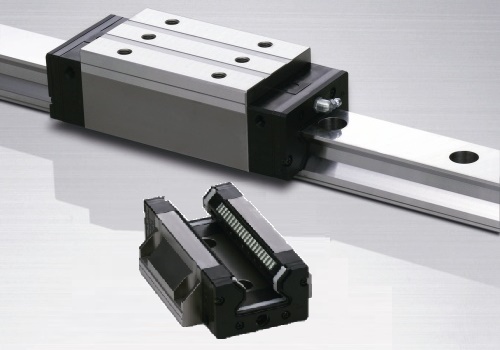

NSK 線性滑軌 滾柱滑軌 RA

滾柱滑軌 RA 系列

結合NSK所培育的「滾珠技術」與「直動導引技術」而誕生的滾柱型線性滑軌RA系列。
NSK發揮了獨自特有的技術及最佳的設計方式,實現了超高負荷容量、超高剛性、超高運動精度以及平滑順暢的動作性。
不但能對應各樣的用途需求,更為機械的高性能化,提供了強而有力的支援。

數量:
加入詢價

對機械設備之高性能化有所貢獻的RA系列之特長



超長壽命的實現
  • 超高負荷容量

  實現了世界最高水準的超高負荷容量,從而達到無與倫比的超長壽命。

  • 長期免保養

  組裝了NSK K1,可自動潤滑,實現長期免保養。

  • 高防塵規格

  高防塵油封為標準配備,能確實有效阻擋異物的入侵,經過長期間亦能保持初期的性能。





對高精度加工很有幫助
  • 超高剛性

  因擁有超高的剛性,進而能實現高精度的加工。

  • 超高運動精度

  運用NSK獨特的設計手法,大幅度降低滾柱循環時的震動。對加工面的品質提升有不少的幫助。

  • 高動作性

  在各滾柱之間插入了保持片,實現了平滑順暢的動作,從而獲得穩定的跟隨性能。

  • RA系列擁有「RA15、20、25、30、35、45、55、65」8種尺寸





可使用領域很廣泛
  • 充實的規格系列

  從小型到大型,包含低形在內,提供完整豐富的產品種類。可依據用途做適當的選擇。

  • 標準安裝尺寸

  RA系列之外觀尺寸及安裝尺寸均依照市場的標準尺寸。因此不需要對機械設備作設計變更即可以使用。

  • 低摩擦

  因採用滾柱為轉動體,能有效降低動摩擦力。





最佳設計

集結了NSK長年累積的解析技術和摩擦控制技術,對滾柱型滑軌實施了全面性而且詳細的性能模擬實驗。

甚至連零件的細部尺寸及形狀,均徹底進行了最佳化的設計。

線性滑軌 RA系列 最佳設計 _ NSK

組裝了保持片使動作能夠平滑順暢

線性滑軌 RA系列 最佳設計 _ NSK

平衡性良好的四方向等負載設計

線性滑軌 RA系列 最佳設計 _ NSK

滑塊變形狀態的解析例



線性滑軌 RA系列 最佳設計 _ NSK

滾柱接觸面壓分布的解析例





可選購單一品項
  • 精度互換

  在任意的滑軌跟滑塊的組合之下,也能保證組裝尺寸精度能達到高級(P6)的精度。

  • 預壓互換

  在任意的滑軌跟滑塊的組合之下,也能保證有適當的預壓(Z3)以確保剛性。

  • 可互換性(Random Matching)

  滑軌及滑塊可以自由互換組合。





RA系列精度和預壓

行走平行度

線性滑軌 RA系列 行走平行度 _ NSK

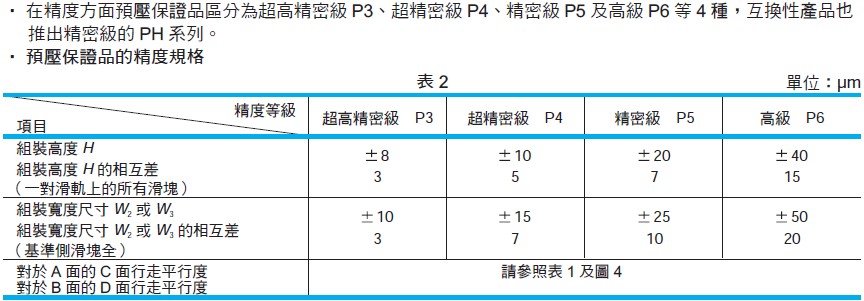

精度規格

線性滑軌 RA系列 精度規格 _ NSK

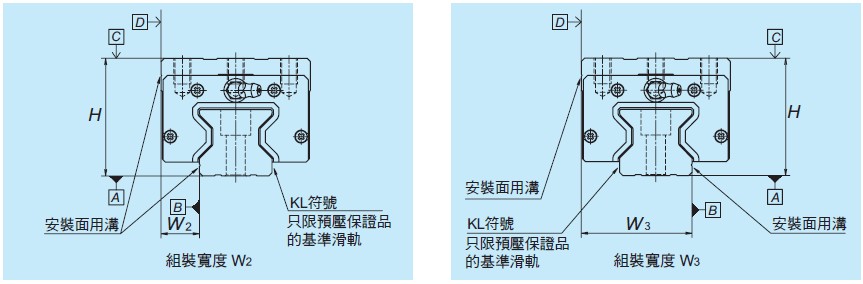

組裝尺寸

線性滑軌 RA系列 組裝尺寸 _ NSK
