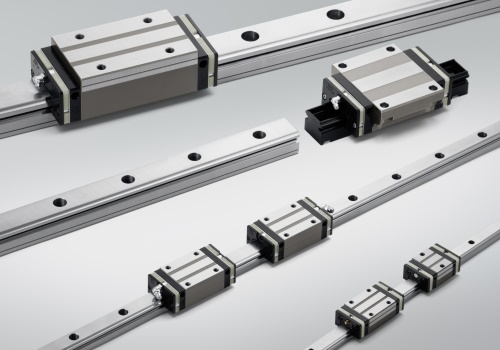

NSK 線性滑軌 標準型 NH / NS

標準型 NH / NS 系列

以具信賴性和實績的LH、LS系列為根本,將耐久性大幅度的提升。另外也沿續了可互換品的系列化、潤滑元件「NSK K1TM」,便於各種機械的使用,是嶄新的線性滑軌。

數量:
加入詢價
NH - NS 系列的特長
  • 與舊有的相比有 2 倍的超長壽命

相較於舊有的LH、LS系列、實現了額定負載1.3倍、壽命2倍*1。 由於機械的長壽命化、尺寸減小的小型化等等,使設計上的範圍更寬廣。

*1:系列代表值

  • 長期免保養

在各種不同的領域上,因為組裝了累積有數不盡實績的潤滑元件「NSK K1」(選購品),實現了可長期免保養。

而隨著長期免保養來的是,成本降低及對地球的環境保護。

  • 潤滑元件「NSK K1」為 ?

油和樹脂的一體成形所做出來的多孔質樹脂素材,含有多量的潤滑油。

藉著與軌道面的側邊做接觸動作之下,可經常提供潔淨的潤滑油給軌道面。





容易使用的「標準線性滑軌」
  • 備有 Random Matching( 互換性品 )

滑塊和滑軌可以任意的自由組合,準備有各種形式的可互換性品。

滑塊形式、精度、預壓的組合很自在,也可以對應短交期需求。

  • 對組裝誤差較能容忍之設計

有與在迴轉軸承時所稱的 DF 組合相同,接觸線的交點在內側的接觸構造 ( 圖 1)。

因為力矩剛性變小,所以有吸收較高的組裝誤差之能力。可減輕客戶於線性滑軌組裝時的負擔。

  • 多樣化的選擇

潤滑元件「NSK K1」、雙密封墊、護板、表面處理等有多樣化的選擇。可對客戶的用途做出最佳的規格之提案。

  • 與 LH˙LS 系列的組裝尺寸相同

線性滑軌的組裝高度、組裝寬度尺寸、安裝孔螺絲徑、孔距等,有關組裝的尺寸 ( 組裝品尺寸 ),NH系列的與舊有的LH系列相同,NS系列的與舊有的LS系列相同尺寸,不需要做機械上的設計變更,就可以使用 NH、NS 系列。





最新技術的新標準線性滑軌

將自1989年販賣至今,有很多實績的LH、LS系列當作基本,再集結NSK最新的設計技術、製造技術所產生的NH、NS系列。

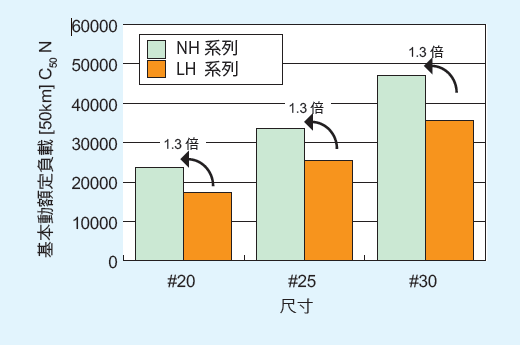

實現長壽命的滾珠溝形狀

活用了NSK所培育的最新之摩擦技術和解析技術,採用了新的滾珠溝形狀。

由於接觸面壓分佈的最佳化,額定壽命有卓越的提升。對LH、LS系列而言,額定負載達到了1.3倍、壽 命達到了2倍*1。

*1:系列代表值

線性滑軌 NH/NS系列 實現長壽命的滾珠溝形狀 _ NSK

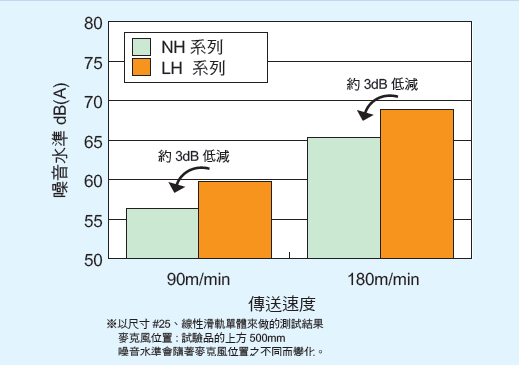

具高速特性之卓越的滾珠循環回路

將滾珠循環回路的設計做修改,實現了滑順的循環,而且降低了噪音。

與LH、LS系列相比,適合於高速的使用。

線性滑軌 NH/NS系列 具高速特性之卓越的滾珠循環回路 _ NSK





NH系列精度和預壓

行走平行度

線性滑軌 NH系列 行走平行度 _ NSK

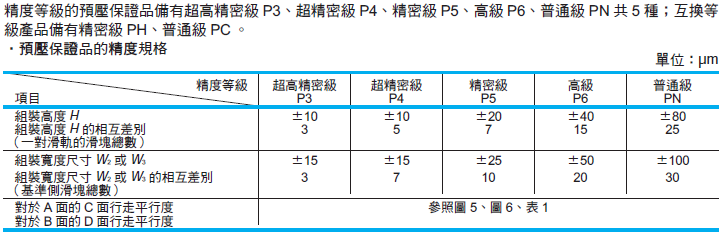

精度等級

線性滑軌 NH系列 精度等級 _ NSK

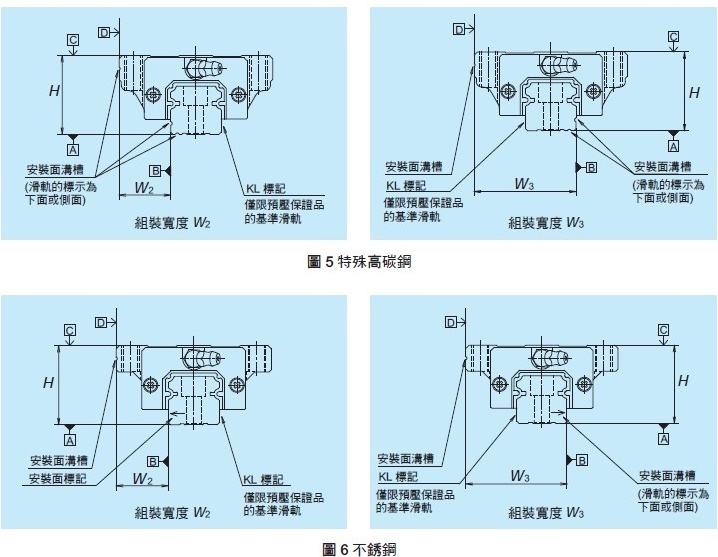

組裝尺寸

線性滑軌 NH系列 組裝尺寸 _ NSK





NS系列精度和預壓

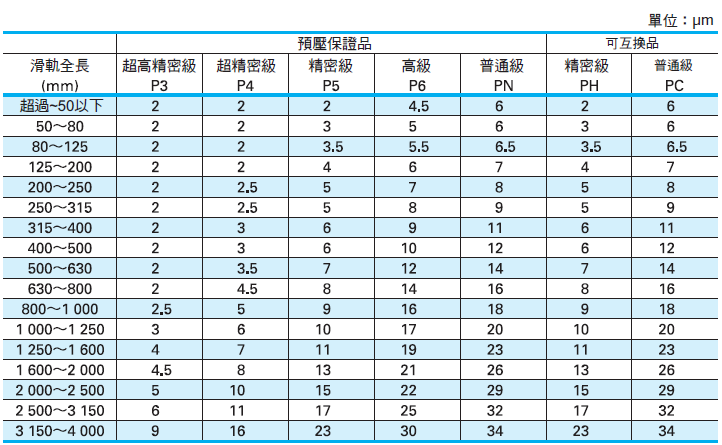

行走平行度

線性滑軌 NS系列 行走平行度 _ NSK

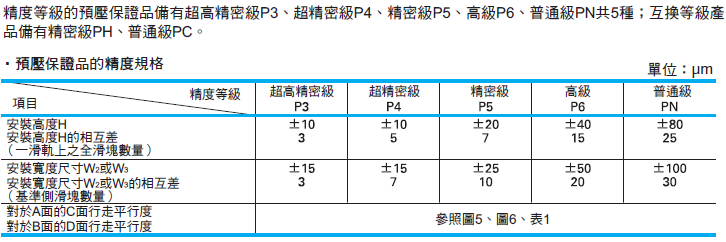

精度規格

線性滑軌 NS系列 精度規格 _ NSK

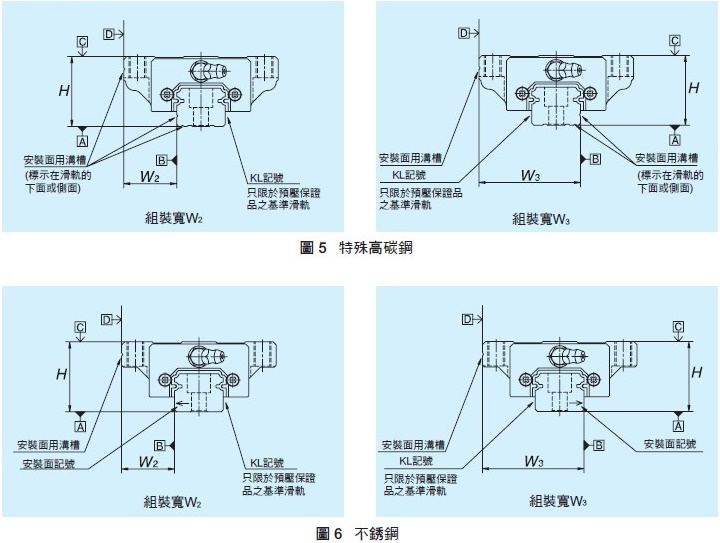

組裝尺寸

線性滑軌 NS系列 組裝尺寸 _ NSK
