| 配置 | |||||

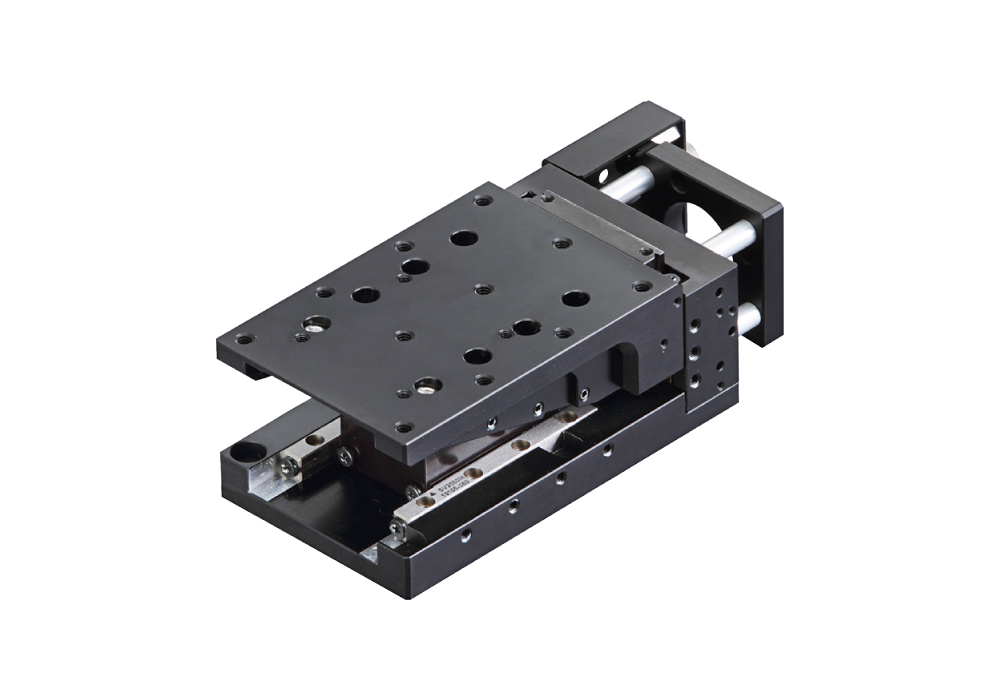

| 款型 | KHC06004V-P28 | KHC06004V-S38 | KHC06004V-S40 | ||
| 機 械 規 格 |
移動量 | 4mm | |||
| 滑台面尺寸 | 60×60mm | ||||
| 進給 | 滾珠絲桿φ8導程1 | ||||
| 導軌 | 楔式 交叉滾子導軌 | ||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | ||||
| 精 度 規 格 |
分辨率（脈衝） | 0.5μm(Full)/0.25μm(Half) | |||
| MAX速度 | 2.5mm/sec | ||||
| 單方向定位精度 | 7μm以內 | ||||
| 反復定位精度 | ±0.5μm以内 | ||||
| 耐荷重 | 7kgf 【68.6N】 | ||||
| 力矩剛性 | 仰俯0.2/橫擺0.04/側傾0.14["/N．cm] | ||||
| 空轉 | 1μm以內 | ||||
| 平行度 | 50μm以內 | ||||
| 感 應 器 |
極限感應器 | 有 | |||
| 原點感應器 | 有 | ||||
| 狹縫原點感應器 | － | ||||
註：解析度對應之驅動部參考搭配Oriental motor的AZ系列閉回路步進馬達。
