| 配置 | ||||||||

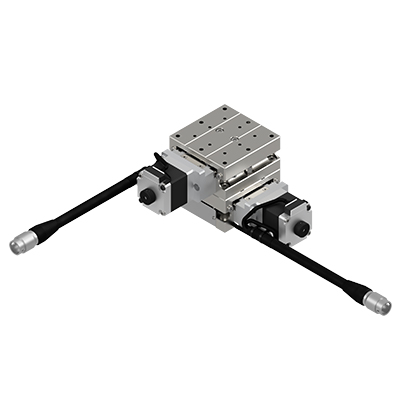

| 款型 | KYG06020T-C | KYG06020M-C | KYG06030T-C | KYG06030M-C | ||||
| 機 械 規 格 |
移動量 | 20mm | 30mm | |||||
| 滑台面尺寸 | 60 x 60mm | 60 x 70mm | ||||||
| 連接頭類型 | Pigtail | Panel Mount | Pigtail | Panel Mount | ||||
| 進給（滾珠絲桿） | φ8導程1 | |||||||
| 導軌 | 直線滾珠導軌 | |||||||
| 主材質-表面處理 | 特殊鋼一無電解鍍鎳處理 | |||||||
| 本身重量 | 1.44kg | 1.42kg | 1.64kg | 1.62kg | ||||
| 精 度 規 格 |
分辨率(脈衝) | Full/Half | 2μm/1μm | |||||
| 微步進 |
0.1μm (1/20分割時) |
|||||||
| MAX速度 | 20mm/sec | |||||||
| 耐荷重 | 9kgf【88.2N】 | |||||||
| 運動直交度 | 10μm以內/全行程 | 15μm以內/全行程 | ||||||
| 感 應 器 |
極限感應器 | 有 | ||||||
| 原點感應器 | 有 | |||||||
| 狹縫原點感應器 | － | |||||||
| 附屬螺絲（六角帶孔螺釘） | M4-10 4個 | |||||||
* 配置因馬達不同會有變化。
| 單 軸 精 度 規 格 |
單方向定位精度 | 5μm以内 | ||||||
| 反復定位精度 | ±0.5μm以内 | |||||||
| 空轉 | 1μm以内 | |||||||
| 背隙 | 1μm以内 | |||||||
| 真直度 | 3μm以内 | |||||||
| 仰俯/橫擺 | 20"以內/15"以內 | |||||||
延伸閱讀
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 穩定、耐用、次微米 – 駿河精機自動滑台
➤ 模組派與組裝派大車拚，通通看過來！
➤ 步進馬達也可以進行閉回路控制嗎？
|
型號
|
反覆定位精度
[μm] |
滑檯面尺寸
[mm] |
移動量
[mm] |
耐荷重
[kgf] |
馬達選項
|
附屬電纜線選項
|
|
KYG06020T-C
KYG06020M-C
|
±0.5μm
|
60x60
|
20
|
9
|
標準
|
無電纜 (標準)
|
|
型號
|
反覆定位精度
[μm] |
滑檯面尺寸
[mm] |
移動量
[mm] |
耐荷重
[kgf] |
馬達選項
|
附屬電纜線選項
|
|
KYG06030T-C
KYG06030M-C
|
±0.5μm
|
60x70
|
30
|
9
|
標準
|
無電纜 (標準)
|
