| 配置 | ||||||||

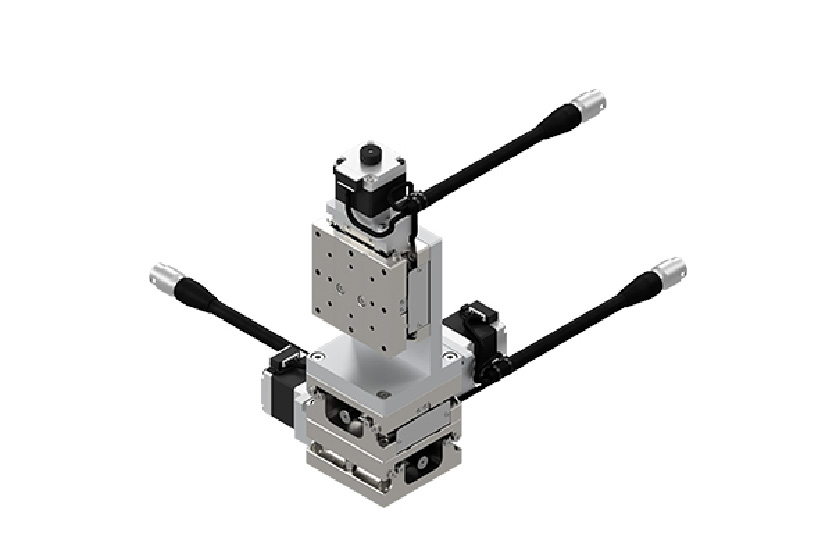

| 款型 | KWG06020T-C | KWG06020M-C | KWG06030T-C | KWG06030M-C | ||||
| 機 械 規 格 |
移動量 | 20mm | 30mm | |||||
| 滑台面尺寸 | 60Ｘ60mm | 60Ｘ70mm | ||||||
| 連接頭類型 | Pigtail | Panel Mount | Pigtail | Panel Mount | ||||
| 進給(滾珠絲桿) | φ8導程1 | |||||||
| 導軌 | 直線滾珠導軌 | |||||||
| 主材質－表面處理 | 特殊鋼－無電解鍍鎳處理 | |||||||
| 本身重量 | 2.52kg | 2.49kg | 2.82kg | 2.79kg | ||||
| 精 度 規 格 |
分辨率(脈衝) | Full/Half | 2μm/1μm | |||||
| 微步進 | 0.1μm (1/20分割時) | |||||||
| MAX速度 | 20mm/sec | |||||||
| 耐荷重 | 3kgf 【29.4N】 | |||||||
| 直角度 | 10μm以内/全行程 | 15μm以内/全行程 | ||||||
| 垂直度 | 10μm以内/全行程 | 15μm以内/全行程 | ||||||
| 感 應 器 |
極限感應器 | 有 | ||||||
| 原點感應器 | 有 | |||||||
| 狹縫原點感應器 | － | |||||||
| 附屬螺絲(六角帶孔螺釘) | M4－10 4個 | |||||||
| 單軸精度規格 | 單方向定位 | 5μm以内 | ||||||
| 反覆定位 | ±0.5μm以內 | |||||||
| 空轉 | 1μm以内 | |||||||
| 背隙 | 1μm以内 | |||||||
| 真直度 | 3μm以内 | |||||||
| 仰俯/橫擺 | 20"以內/15"以內 | |||||||
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 穩定、耐用、次微米 – 駿河精機自動滑台
➤ 模組派與組裝派大車拚，通通看過來！
➤ 步進馬達也可以進行閉回路控制嗎？
| 型號 | 反覆定位精度 [μm] |
滑檯面 尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |
|
KWG06020T-C KWG06020M-C |
±0.5μm | 60 x 60 | 20 | 3 | 標準 | 無電纜 (標準) |
| 型號 | 反覆定位精度 [μm] |
滑檯面 尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |
|
KWG06030T-C KWG06030M-C |
±0.5μm | 60 x 70 | 30 | 3 | 標準 | 無電纜 (標準) |
