| SPEC | ||||||||

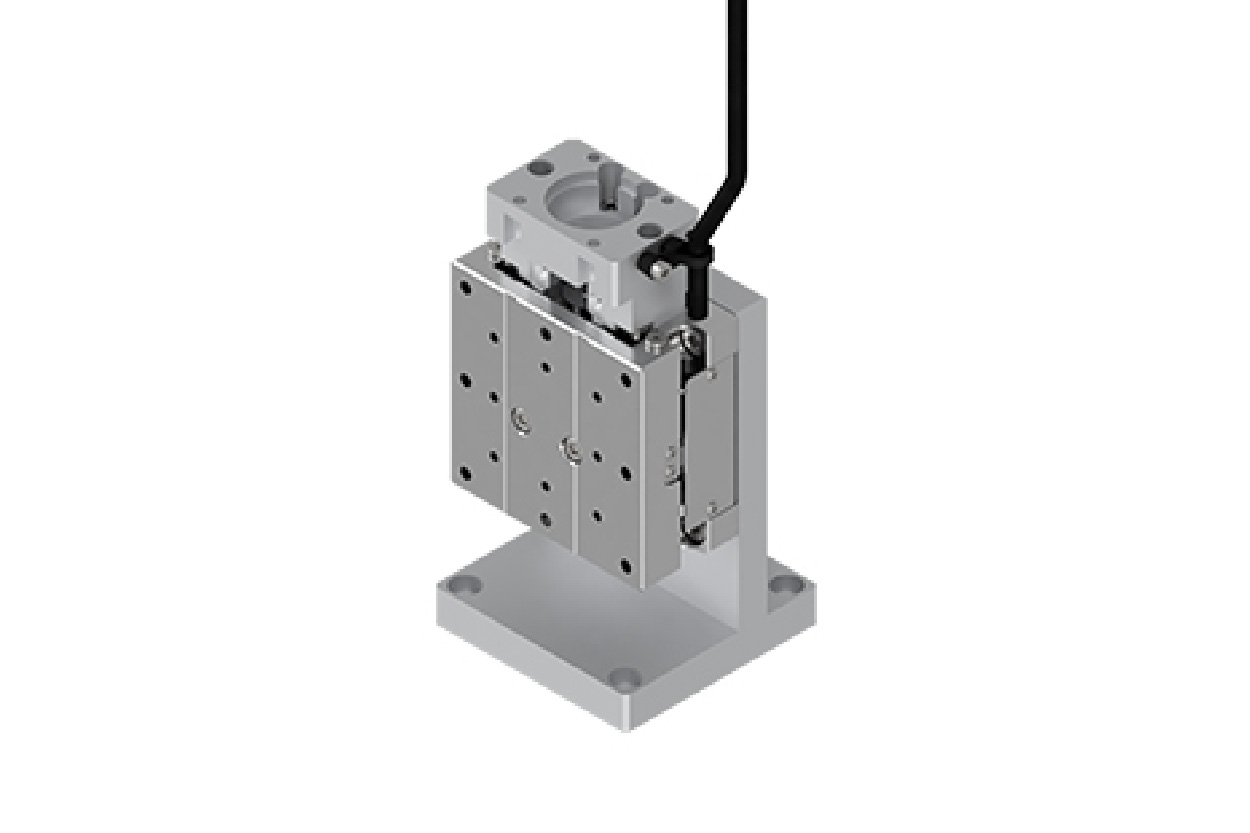

| 款型 | KZG06020TV-P28 | KZG06020MV-P28 | KZG06030TV-P28 | KZG06030MV-P28 | ||||
| 機 械 規 格 |
移動量 | 20mm | 30mm | |||||
| 滑台面尺寸 | 60X60mm | 60X70mm | ||||||
| 轉接頭類型 | Pigtail | Panel Mount | Pigtail | Panel Mount | ||||
| 進給（滾珠絲桿） | φ8導程1 | |||||||
| 導軌 | 直線滾珠導軌 | |||||||
| 主材質－表面處理 | 特殊鋼－無電解鍍鎳處理 | |||||||
| 本身重量 | 0.96kg | 1.06kg | ||||||
| 精度規格 | 分辨率（脈衝） | Full/Half | 2μm/1μm | |||||
| 微步進 | 0.1μm （1/20分割時） | |||||||
| MAX速度 | 20mm/sec | |||||||
| 耐荷重 | 3kgf 【29.4N】 | |||||||
| 真直度 | 10μm以內/全行程 | 15μm以內/全行程 | ||||||
| 感應器 | 極限感應器 | 有 | ||||||
| 原點感應器 | 有 | |||||||
| 狹縫原點感應器 | － | |||||||
| 單軸精度規格 | 單方向定位精度 | 5μm以内 | ||||||
| 反覆定位精度 | ±0.5μm以内 | |||||||
| 空轉 | 1μm以内 | |||||||
| 背隙 | 1μm以内 | |||||||
| 真直度 | 3μm以内 | |||||||
| 仰府/橫擺 | 20"/15"以内 | |||||||
*SPEC為標準馬達的數值
*KZG06020系列選擇馬達適用代碼［S38．S40］時的自身重量為1.00kg
*KZG06030系列選擇馬達適用代碼［S38．S40］時的自身重量為1.10kg
*KZG06020系列選擇馬達適用代碼［S38．S40］時的自身重量為1.00kg
*KZG06030系列選擇馬達適用代碼［S38．S40］時的自身重量為1.10kg
延伸閱讀
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 穩定、耐用、次微米 – 駿河精機自動滑台
➤ 模組派與組裝派大車拚，通通看過來！
➤ 步進馬達也可以進行閉回路控制嗎？
| 型號 | 反覆定位精度 [μm] |
滑檯面尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達/框面選項 | 附屬電纜線選項 |
| KZG06020TV-P28 | ±0.5μm | 60 × 60 | 20 | 3 | 步進馬達規格/28框 | 感測器連接線2m單邊散線 (標準) |
| KZG06020TV-S38 | 伺服馬達規格/38框 | |||||
| KZG06020TV-S40 | 伺服馬達規格/40框 |
| 型號 | 反覆定位精度 [μm] |
滑檯面尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達/框面選項 | 附屬電纜線選項 |
| KZG06030TV-P28 | ±0.5μm | 60 × 70 | 30 | 3 | 步進馬達規格/28框 | 感測器連接線2m單邊散線 (標準) |
| KZG06030TV-S38 | 伺服馬達規格/38框 | |||||
| KZG06030TV-S40 | 伺服馬達規格/40框 |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
