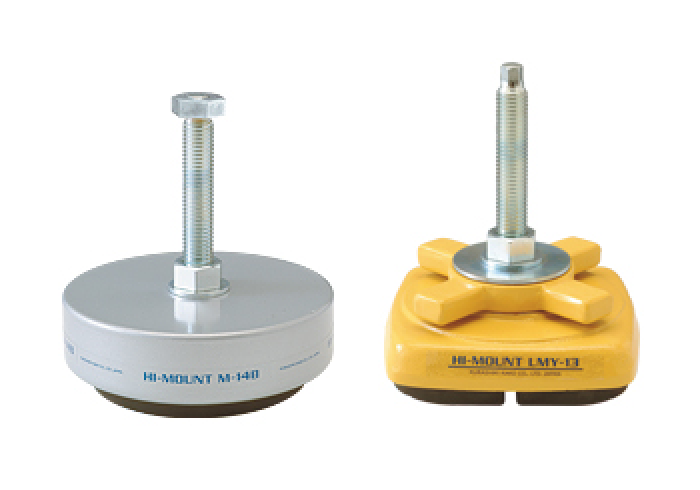

只要放置在地板就可以使用,防止機械、機器的振動、衝擊、噪音。
調整盤類型-水平調整容易。
另外,由於採用特殊橡膠,因此有出色的耐油性、耐久性。
|
系列 |
商品特徵 |
規格概要 |
|
M / MY |
● 可防止衝擊和噪音 ● 俱高度調整功能 ● ±3度水平調整 |
● 單腳載重:155 ~ 4000 kg ● 固有震動數:約10 ~ 28 Hz (實際固有震動數需依載重核對) |
|

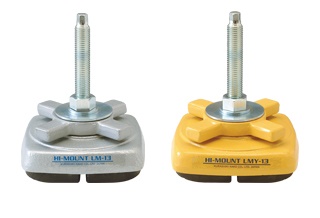

LM / LMY |
● 可防止衝擊和噪音 ● 手轉型方便高度調整 ● ±3度水平調整 |
● 單腳載重:140 ~ 1800 kg ● 固有震動數:約18 ~ 26 Hz (實際固有震動數需依載重核對) |

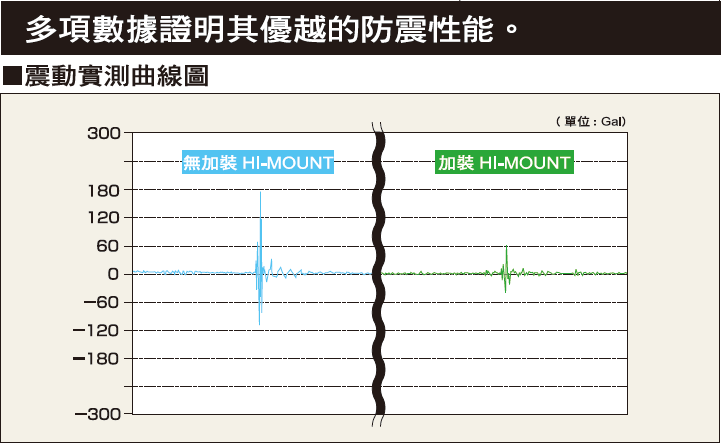

1. 多項數據證明其優越的防震腳座。

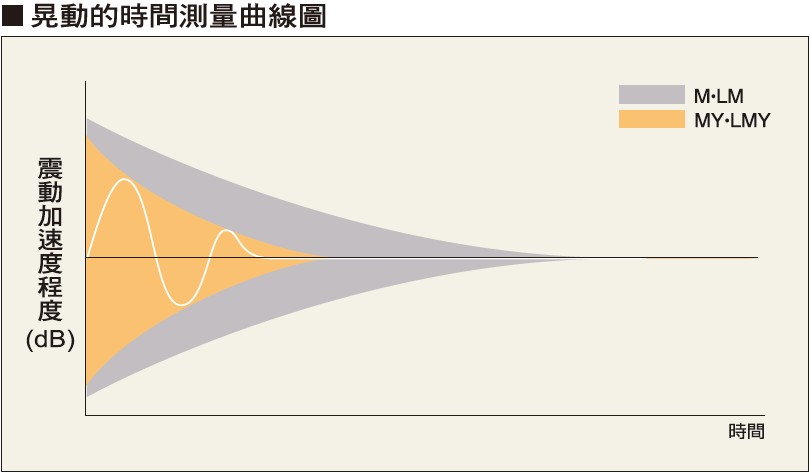

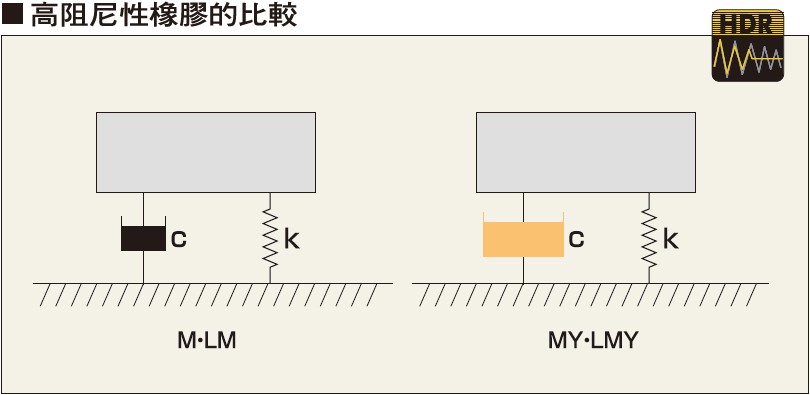

2. 採用高阻尼性橡膠,具有大幅衰減效果的防震腳座。(LMY、MY系列)

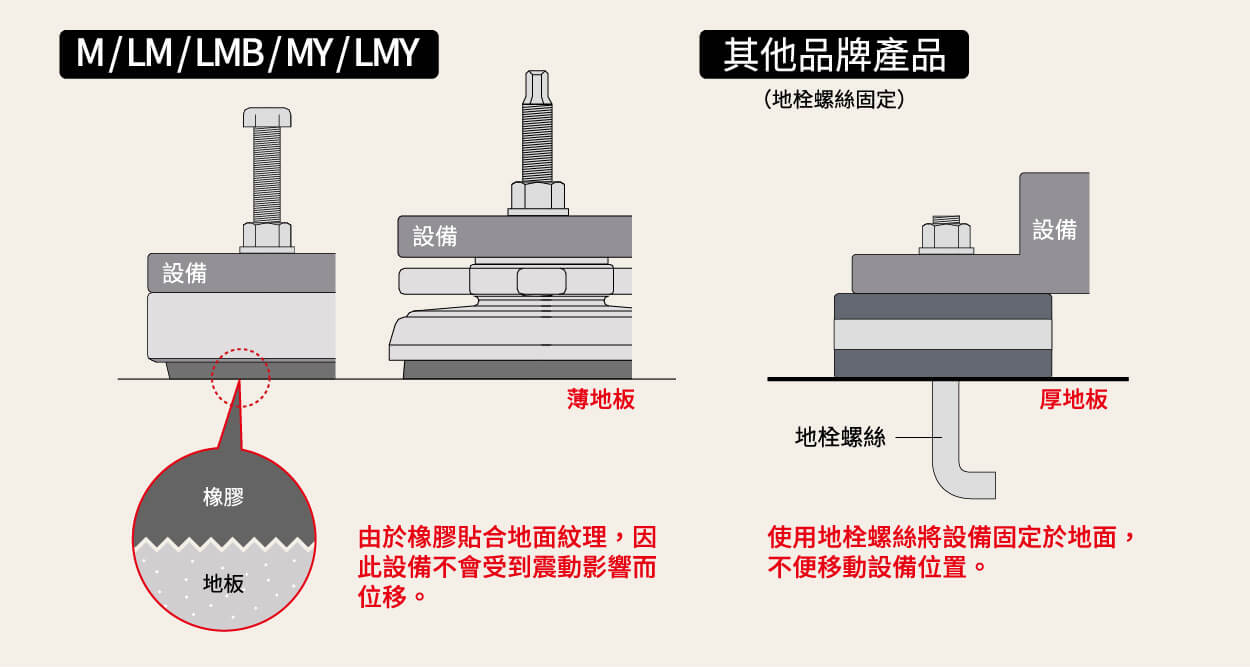

3. 特殊配方的橡膠提升對地面的接觸力,不會因震動而造成設備的位移,更能自由的設計、調整應用。

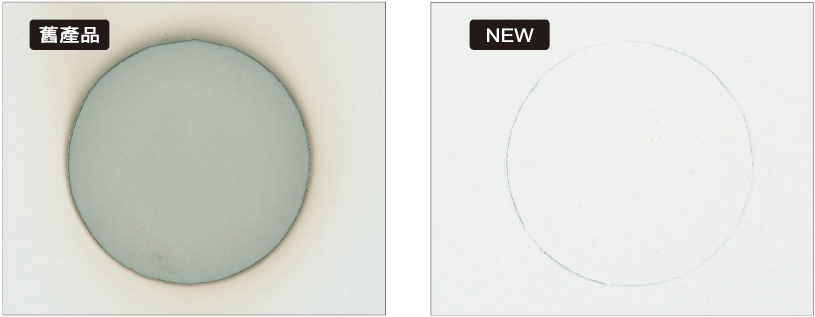

4. 使用不會造成汙染的特殊橡膠。(根據本公司測驗結果)
5. 對油和臭氧具有出色耐久性的特殊橡膠應用。 (LM、M系列)

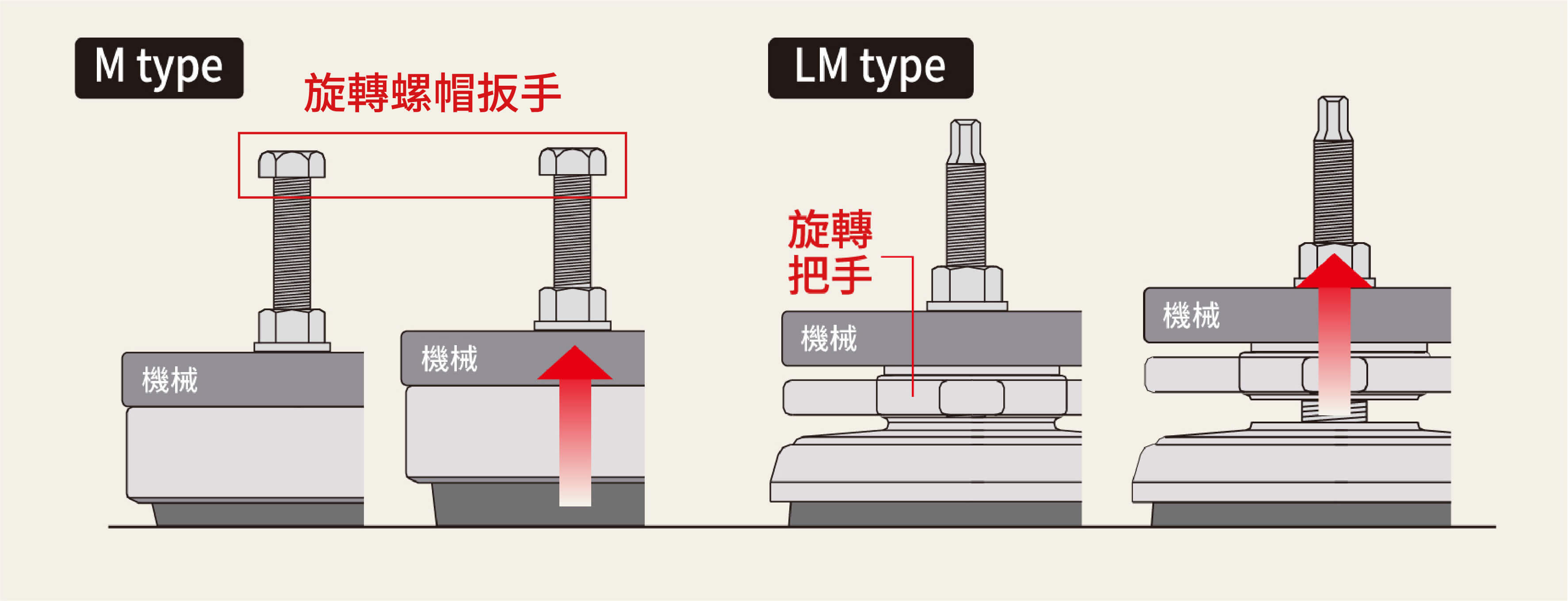

6. 可以調整水平高度。"手轉TYPE"調整更是簡易。

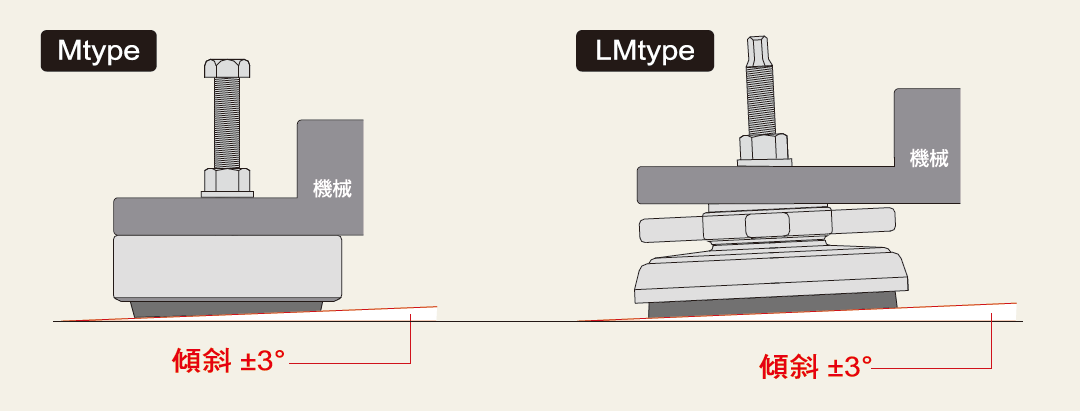

7. 可以配合地面的傾斜度裝設。(±3度)
M Type
防 振 性 能 重 視 |
A type | ΦD1 | (H) | d | L | TH | 設備的底座 厚度 |
|
水平調整量 | ||||||||
M-10A | 100 | 39 | +18 | M12 | 90 | 121 | 〜42 | |
※120 | 151 | 〜72 | ||||||
※200 | 231 | 〜152 | ||||||
M-14A | 140 | 47 | +19 | M16 | ※90 | 127 | 〜35 | |
120 | 157 | 〜65 | ||||||
※200 | 237 | 〜145 | ||||||
M-19A | 190 | 56 | +25 | M20 | 120 | 164 | 〜51 | |
※200 | 244 | 〜131 | ||||||
標 準 特 性 |
M-10B | 100 | 39 | +18 | M12 | 90 | 118 | 〜39 |
※120 | 148 | 〜69 | ||||||
※200 | 228 | 〜149 | ||||||
M-14B | 140 | 47 | +19 | M16 | ※90 | 127 | 〜35 | |
※120 | 157 | 〜65 | ||||||
※200 | 237 | 〜145 | ||||||
M-19B | 190 | 56 | +25 | M20 | 120 | 164 | 〜51 | |
※200 | 244 | 〜131 | ||||||
安 定 性 重 視 |
M-10H | 100 | 35 | +22 | M12 | ※90 | 107 | 〜28 |
120 | 137 | 〜58 | ||||||
※200 | 217 | 〜138 | ||||||
M-14H | 140 | 42 | +24 | M16 | 90 | 111 | 〜19 | |
120 | 141 | 〜49 | ||||||
※200 | 221 | 〜129 | ||||||
M-19H | 190 | 54 | +27 | M20 | 120 | 148 | 〜36 | |
※200 | 228 | 〜116 |
MY Type
標 準 特 性 |
B type | ΦD1 | (H) | d | L | TH | 設備的底座 厚度 |
|
水平調整量 | ||||||||
MY-10B | 100 | 39 | +18 | M12 | 90 | 118 | ~39 | |
※120 | 148 | 〜69 | ||||||
※200 | 228 | ~149 | ||||||
MY-14B | 140 | 47 | +19 | M16 | ※90 | 127 | ~35 | |
120 | 157 | ~65 | ||||||
※200 | 237 | ~145 | ||||||
MY-19B | 190 | 56 | +25 | M20 | 120 | 164 | ~51 | |
※200 | 244 | ~131 | ||||||
安 定 性 重 視 |
MY-10H | 100 | 35 | +22 | M12 | ※90 | 107 | ~28 |
120 | 137 | 〜58 | ||||||
※200 | 217 | ~138 | ||||||
MY-14H | 140 | 42 | +24 | M16 | ※90 | 111 | ~19 | |
120 | 141 | ~49 | ||||||
※200 | 221 | ~129 | ||||||
MY-19H | 190 | 54 | +27 | M20 | 120 | 148 | 〜36 | |
※200 | 228 | ~116 |
LM Type
Handle type | W | (H) | d | L | TH | 設備的底座 厚度 |
||
水平調整量 | ||||||||
LM-11 | 110 | 47 | +15 | M12 | 85 | 115 | 〜45 | |
※200 | 230 | 〜160 | ||||||
LM-13 | 130 | 48 | +20 | M16 | 110 | 138 | 〜60 | |
※200 | 228 | 〜150 | ||||||
LM-16 | 160 | 62 | +24 | M16 | 110 | 148 | 〜55 | |
※200 | 238 | 〜145 | ||||||
LM-20 | 200 | 72 | +27 | M20 | 130 | 173 | 〜65 | |
※220 | 263 | 〜155 |
LMY Type
Handle type | W | (H) | d | L | TH | 設備的底座 厚度 |
||
水平調整量 | ||||||||
LMY-l 1 | 110 | 47 | + 15 | M12 | 85 | 115 | ~45 | |
※200 | 230 | ~160 | ||||||
LMY-13 | 130 | 51 | +20 | M16 | 110 | 141 | ~60 | |
※200 | 231 | 〜150 | ||||||
LMY-l 6 | 160 | 65 | +24 | M16 | 110 | 151 | 〜55 | |
※200 | 241 | ~145 | ||||||
LMY-20 | 200 | 76 | +27 | M20 | 130 | 177 | ~65 | |
※220 | 267 | 〜155 |
M系列 |
型號 |
最小載重 [N] |
最大載重 [N] |
彈簧係數 [N/mm] |
可調高度範圍 [mm] |
螺桿直徑
[mm]
|
防震性能重視 |
M-10A |
1550 |
3100 |
1200 |
18 |
M12 |
M-14A |
3100 |
6300 |
2400 |
19 |
M16 |
|
M-19A | 6300 | 12500 | 4800 | 25 | M20 | |
標準特性 | M-10B | 3150 | 6300 | 4600 | 18 | M12 |
M-14B |
6300 |
12500 | 9200 | 19 | M16 | |
M-19B | 12500 |
25000 |
18300 | 25 | M20 | |
穩定性重視 |
M-10H | 7500 | 23000 | 23000 | 22 | M12 |
M-14H |
15000 |
46000 |
46000 |
24 |
M16 |
|
M-19H |
20000 |
62000 |
62000 |
27 |
M20 |
MY系列 |
型號 |
最小載重 [N] |
最大載重 [N] |
彈簧係數 [N/mm] |
可調高度範圍 [mm] |
螺桿直徑
[mm]
|
標準特性 | MY-10B | 3150 | 6300 | 4600 | 18 | M12 |
MY-14B |
6300 |
12500 | 9200 | 19 | M16 | |
MY-19B | 12500 |
25000 |
18300 | 25 | M20 | |
穩定性重視 |
MY-10H | 7500 | 15000 | 23000 | 22 | M12 |
MY-14H |
15000 |
30000 |
46000 |
24 |
M16 |
|
MY-19H |
20000 |
40000 |
62000 |
27 |
M20 |
|
最小載重 [N] |
最大載重 [N] |
彈簧係數 [N/mm] |
可調高度範圍 [mm] |
螺桿直徑
[mm]
|
LM-11 |
1400 |
2800 |
3700 |
15 |
M12 |
LM-13 |
2800 |
6000 |
7400 |
20 |
M16 |
LM-16 |
6000 |
12000 |
14700 |
24 |
M16 |
LM-20 |
12000 |
18000 |
23000 |
27 |
M20 |
|
最小載重 [N] |
最大載重 [N] |
彈簧係數 [N/mm] |
可調高度範圍 [mm] |
螺桿直徑
[mm]
|
LMY-11 |
1400 |
2800 |
3700 |
15 |
M12 |
LMY-13 |
2800 |
6000 |
7400 |
20 |
M16 |
LMY-16 |
6000 |
12000 |
14700 |
24 |
M16 |
LMY-20 |
12000 |
18000 |
23000 |
27 |
M20 |
