東方馬達 Oriental motor      EAS 電動滑台

EAS 系列

EAS 系列為馬達部搭載高效率節能的 αSTEP AR 系列、AZ 系列的電動滑台產品。

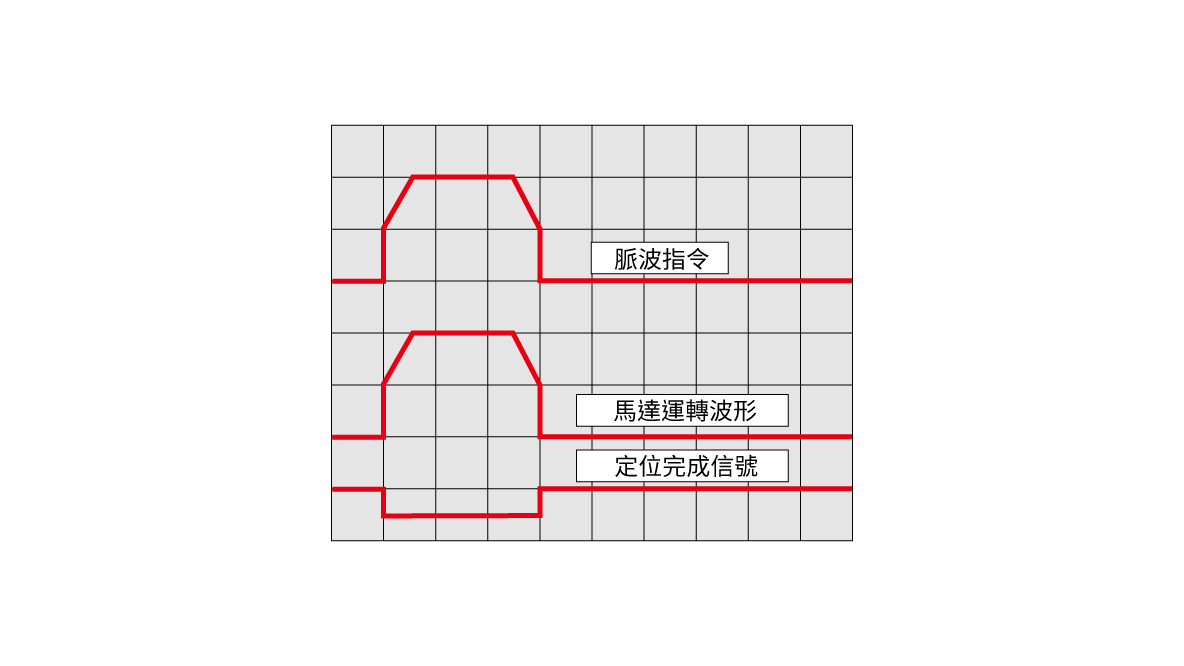

採用本公司獨創的閉回路控制系統。
備有標準型與可縮短總長度,有助於節省空間的反折型。
驅動器可配合使用的上位系統,備有內藏定位型機種與脈波輸入型機種 2 種機型可選購。

數量:
加入詢價





產品特徵  系統構成



產品特徵

東方馬達 Oriental motor _電動滑台 _ EAS系列 _ 保養維修容易東方馬達 Oriental motor _電動滑台 _ EAS系列 _ 控制方式統一容易操作

東方馬達 Oriental motor _電動滑台 _ EAS系列 _ 採購品項減少 短交期快速交貨東方馬達 Oriental motor _電動滑台 _ EAS系列 _ 機構設計方便


█ 豐富的產品陣容

馬達安裝方向


東方馬達 Oriental motor _電動滑台 _ EAS系列 _ 馬達安裝方向兩種 標準型 反折型



工作台安裝方向


東方馬達 Oriental motor _電動滑台 _ EAS系列 _ 工作台安裝方向

根據安裝空間大小,可選擇標準型或反折型(右反折型、左反折型),提高安裝的自由度。

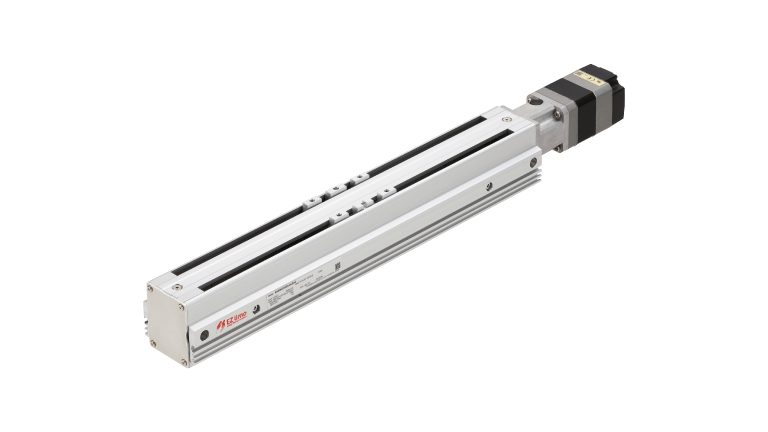

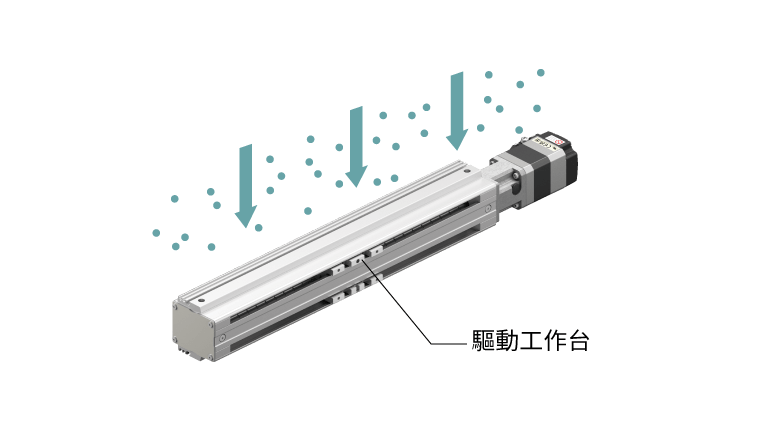

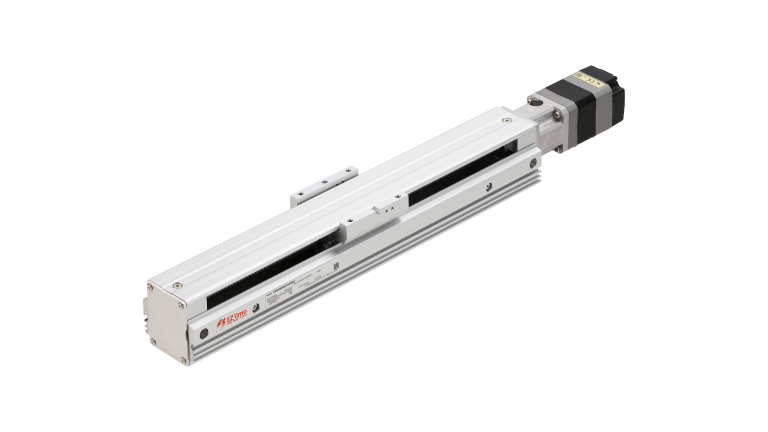

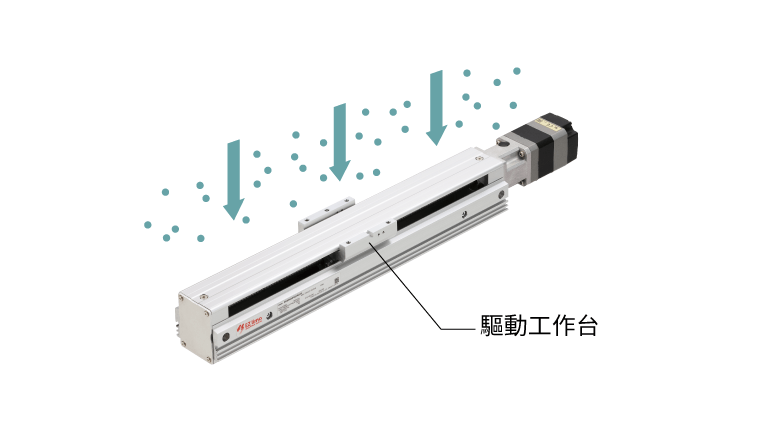

另外,考慮到安裝環境可選擇 X 工作台型、Y 工作台型,減少異物侵入的機會。



 搭載馬達

 步進馬達組合 αSTEP AR 系列 / AZ 系列

 馬達安裝方向

 標準型 / 反折型 (左反折/右反折)

 工作台安裝方向

 X 工作台 / Y 工作台

 檢知器導軌

 有 / 無

 附加機能

 電磁剎車 有 / 無

 控制方法的種類

 內藏定位功能型 (FLEX) / 脈波列輸入型

 電源電壓種類

 AC 電源輸入 / DC 電源輸入





系統構成

█ 搭載AR/AZ系列 內藏定位功能型 附電磁剎車機種時(合併記載AC電源輸入、DC電源輸入。照片為AC電源輸入用。)

此為使用I/O控制或RS-485通訊的構成範例。

東方馬達 Oriental motor _電動滑台 _ EAS系列 _ 系統構成搭載AR/AZ系列 內藏定位功能型



█ 搭載AR/AZ系列 脈波列輸入型 附電磁剎車時(合併記載AC電源輸入、DC電源輸入。照片為AC電源輸入用。)

以下為使用控制器EMP400系列的單軸系統構成範例。

東方馬達 Oriental motor _電動滑台 _ EAS系列 _ 系統構成搭載AR/AZ系列 脈波列輸入型



搭載αSTEP AR系列

● 內藏定位機種

機種

寬×高
[mm]

型號

最大可搬重量
[kg]

行程
[mm]

電源電壓
[V]

標準型

30×38*

EAS2

水平 15 / 垂直 5

50~300
(50mm 單位)

DC24

40×38

EAS2

58.4×60

EAS4

水平 30 / 垂直 14

50~700
(50mm 單位)

單相100-120
單相200-240
DC24/48

75.4×83

EAS6

水平 60 / 垂直 30

50~850
(50mm 單位)

反折型

右反折型

58.4×60

EAS4R

水平 30 / 垂直 12.5

50~700
(50mm 單位)

左反折型

EAS4L

右反折型

75.4×83

EAS6R

水平 60 / 垂直 30

50~850
(50mm 單位)

左反折型

EAS6L

* 寛×高:30mm×38mm 為無檢知器導軌型。



● 脈波列輸入機種

機種

寬×高
[mm]

型號

最大可搬重量
[kg]

行程
[mm]

電源電壓
[V]

標準型

30×38*

EAS2

水平 15 / 垂直 5

50~300
(50mm 單位)

DC24

40×38

EAS2

58.4×60

EAS4

水平 30 / 垂直 14

50~700
(50mm 單位)

單相100-120
單相200-240
DC24/48

75.4×83

EAS6

水平 60 / 垂直 30

50~850
(50mm單位)

反折型

右反折型

58.4×60

EAS4R

水平 30 / 垂直 12.5

50~700
(50mm 單位)

左反折型

EAS4L

右反折型

75.4×83

EAS6R

水平 60 / 垂直 30

50~850
(50mm 單位)

左反折型

EAS6L

 * 寛×高:30mm×38mm 為無檢知器導軌型。



搭載αSTEP AZ系列

● 內藏定位機種

機種

寬×高
[mm]

型號

最大可搬重量
[kg]

行程
[mm]

電源電壓
[V]

標準型

30×38*

EAS2

水平 15 / 垂直 5

50~300
(50mm 單位)

DC24

40×38

EAS2

58.4×60

EAS4

水平 30 / 垂直 14

50~700
(50mm 單位)

單相100-120
單相200-240
DC24/48

75.4×83

EAS6

水平 60 / 垂直 30

50~850
(50mm 單位)

反折型

右反折型

58.4×60

EAS4R

水平 30 / 垂直 12.5

50~700
(50mm 單位)

左反折型

EAS4L

右反折型

75.4×83

EAS6R

水平 60 / 垂直 30

50~850
(50mm 單位)

左反折型

EAS6L

* 寛×高:30mm×38mm 為無檢知器導軌型。



● 脈波列輸入機種

機種

寬×高
[mm]

型號

最大可搬重量
[kg]

行程
[mm]

電源電壓
[V]

標準型

30×38*

EAS2

水平 15 / 垂直 5

50~300
(50mm 單位)

DC24

40×38

EAS2

58.4×60

EAS4

水平 30 / 垂直 14

50~700
(50mm 單位)

單相100-120
單相200-240
DC24/48

75.4×83

EAS6

水平 60 / 垂直 30

50~850
(50mm單位)

反折型

右反折型

58.4×60

EAS4R

水平 30 / 垂直 12.5

50~700
(50mm 單位)

左反折型

EAS4L

右反折型

75.4×83

EAS6R

水平 60 / 垂直 30

50~850
(50mm 單位)

左反折型

EAS6L

 * 寛×高:30mm×38mm 為無檢知器導軌型。
