駿河精機 SURUGA SEIKI       PG (標準檯面) 自動直動X軸

PG (標準檯面) 系列

.直線滾珠導軌構造
.高剛性、薄型設計
.內置原點及左右限位感應器
.標準檯面尺寸
.馬達可選擇搭配

數量:
加入詢價

URUGA SEIKI

配置
款型 PG413-L05AG-C5 PG513-L05AG-C5 PG615-L05AG-C5 PG715-L05AG-C5
(左右相反) PG413-R05AG-C5 PG513-R05AG-C5 PG615-R05AG-C5 PG715-R05AG-C5



移動量 13mm 15mm
滑台面尺寸 40 x 40mm 50 x 50mm 60 x 60mm 70 x 70mm
進給(滾珠絲桿) φ6導程1
導軌 直線滾珠導軌
主材質-表面處理 不鏽鋼-無電解鍍鎳處理
自重 0.5kg 0.6kg 0.7kg 0.9kg



分辨率(脈衝) 2μm(Full)/1μm(Half)
MAX速度 10mm/sec
單方向定位精度 6μm以內
反復定位精度 ±0.5μm以內
耐荷重 10kgf【98N】
力矩剛性 仰俯0.22/橫擺0.17/
側傾0.12["/N.cm]
仰俯0.14/橫擺0.10/
側傾0.06["/N.cm]
仰俯0.08/橫擺0.07/
側傾0.03["/N.cm]
仰俯0.03/橫擺0.03/
側傾0.01["/N.cm]
空轉 1μm以內
背隙 0.5μm以內
真直度 1μm以內
平行度 15μm以內
運動平行度 5μm以內
仰俯/横擺 15"以內/10"以內


極限感應器
原點感應器(ORG1)
狹縫原點感應器(ORG2) 有 敬請確認P.1-039~。
附屬螺絲(六角帶孔螺釘) M3-8 4個 M4-8 4個

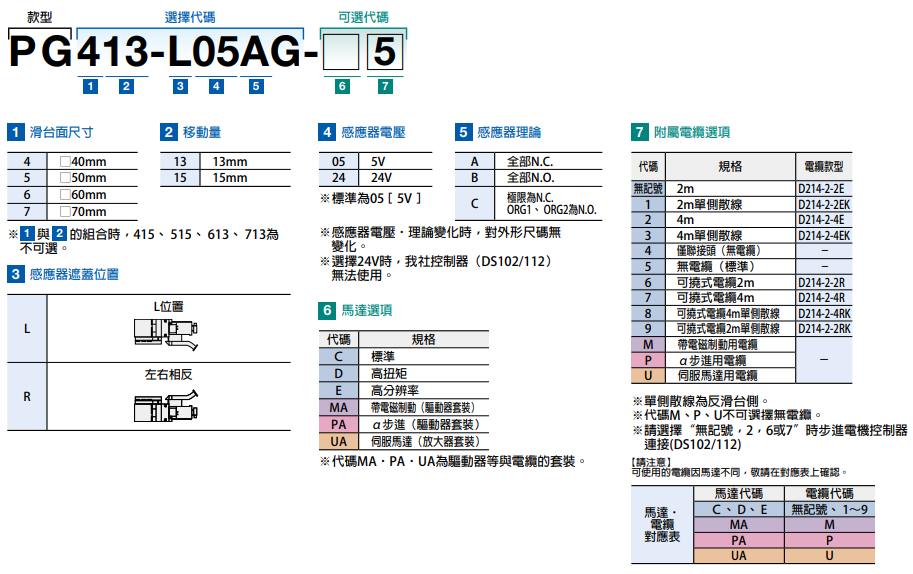

型號

反覆定位

精度

滑檯面尺寸
[mm]

移動量
[mm]
耐荷重
[kgf]

感應器

遮蓋位置

感應器電壓
[V]

馬達選項

附屬電纜線

選項

PG413-L05AG-C ±0.5μm 40 x 40 13 10 L 5 標準 2米

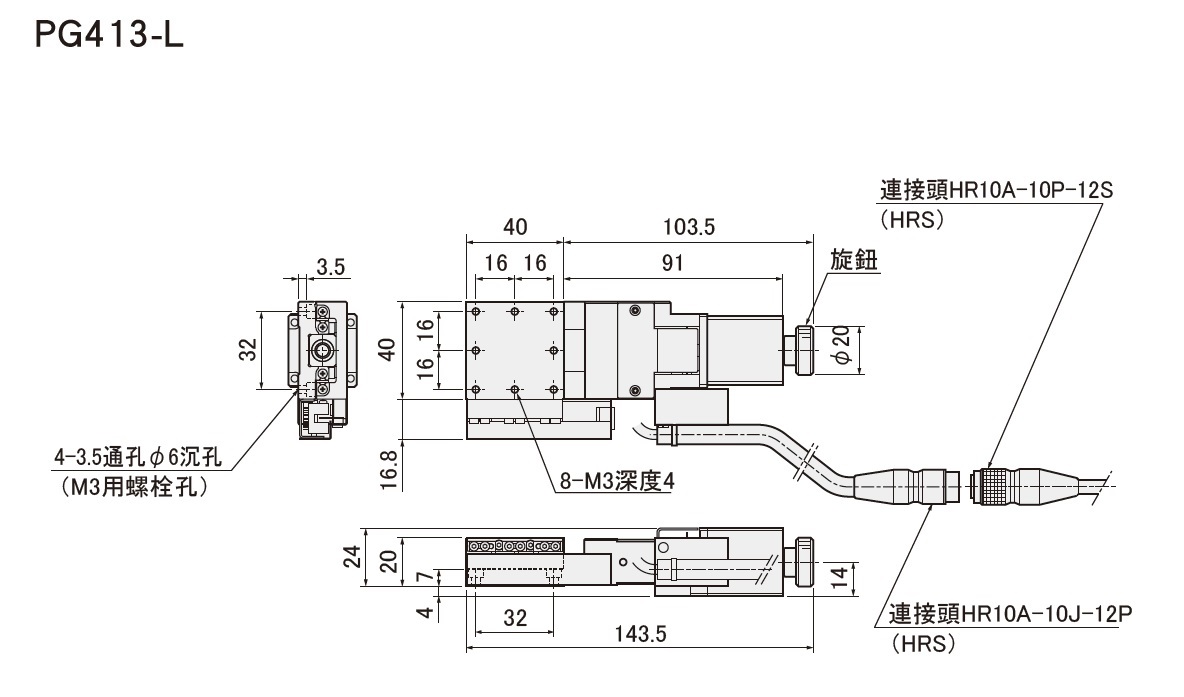

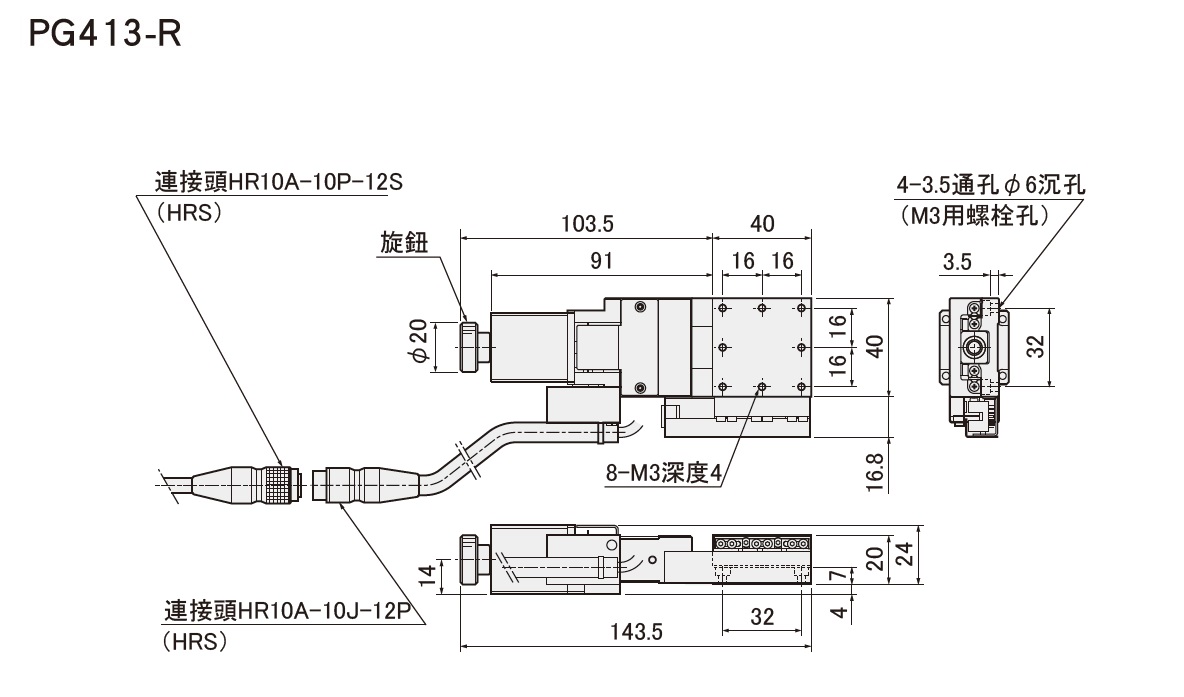

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹PG (標準檯面)系列 平面尺寸圖 PG413-LSURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹PG (標準檯面)系列 平面尺寸圖 PG413-R









型號

反覆定位

精度

滑檯面尺寸
[mm]

移動量
[mm]
耐荷重
[kgf]

感應器

遮蓋位置

感應器電壓
[V]

馬達選項

附屬電纜線

選項

PG513-L05AG-C ±0.5μm 50 x 50 13 10 L 5 標準 2米

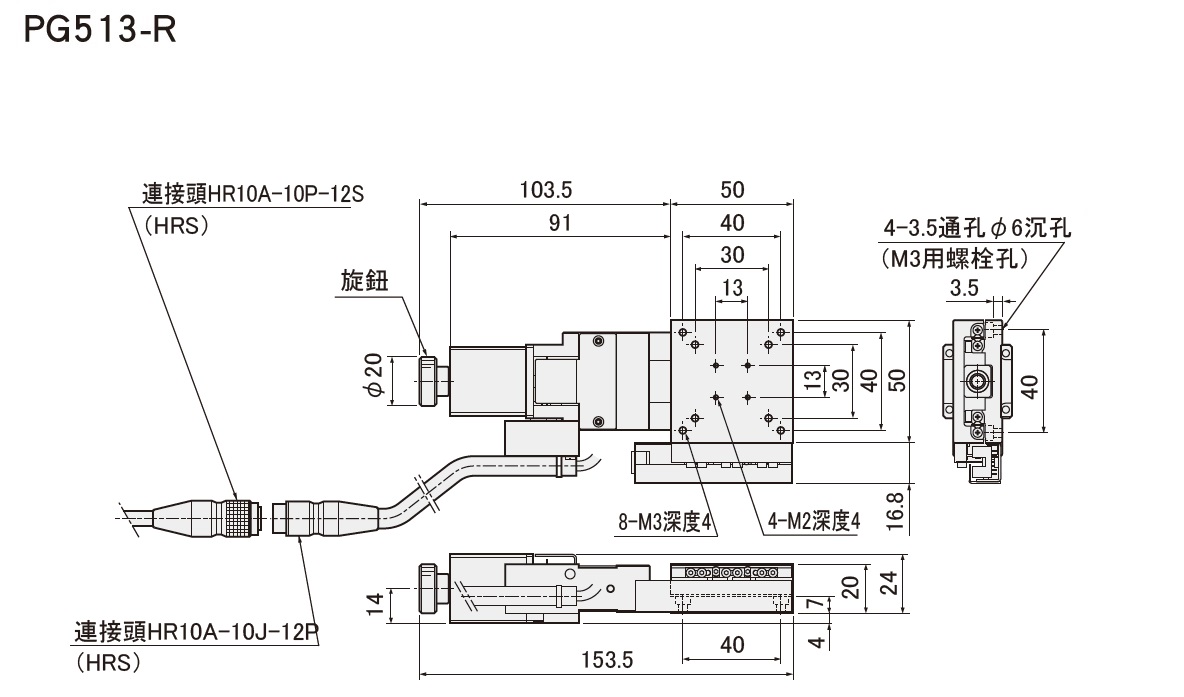

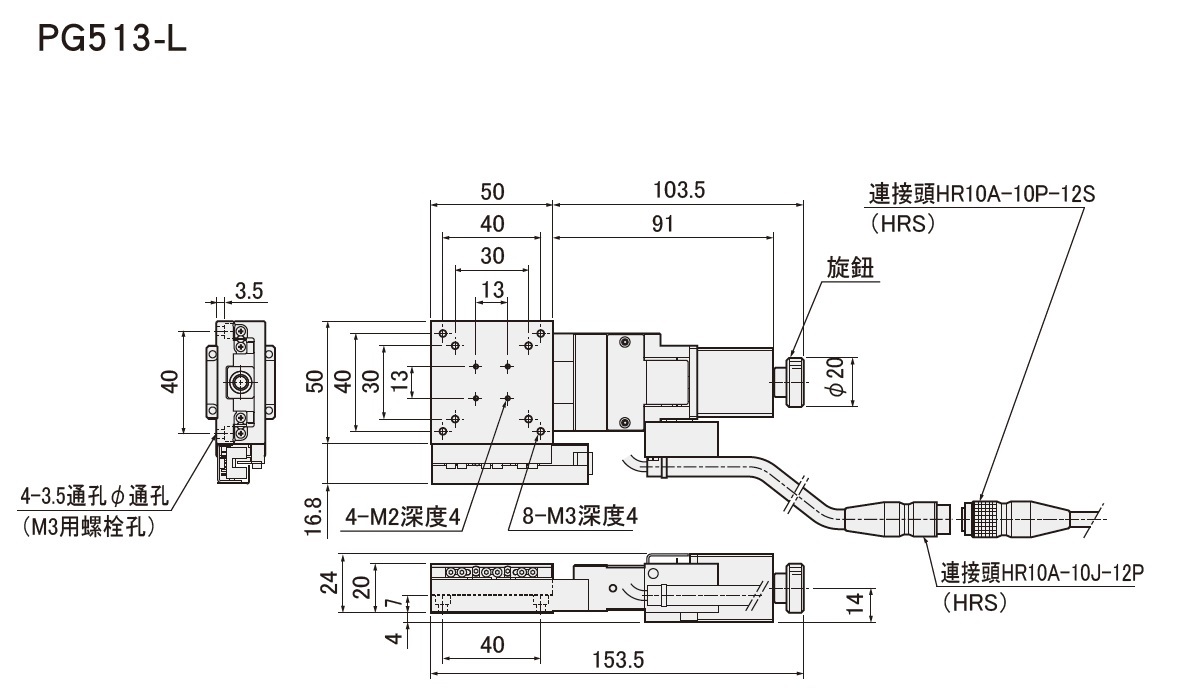

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹PG (標準檯面)系列 平面尺寸圖 PG513-LSURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹PG (標準檯面)系列 平面尺寸圖 PG513-R











型號

反覆定位精度

滑檯面尺寸

[mm]

移動量
[mm]
耐荷重
[kgf]
感應器遮蓋位置

感應器電壓

[V]

馬達選項 附屬電纜線選項
PG615-L05AG-C ±0.5μm 60 x 60 15 10 L 5 標準 2米

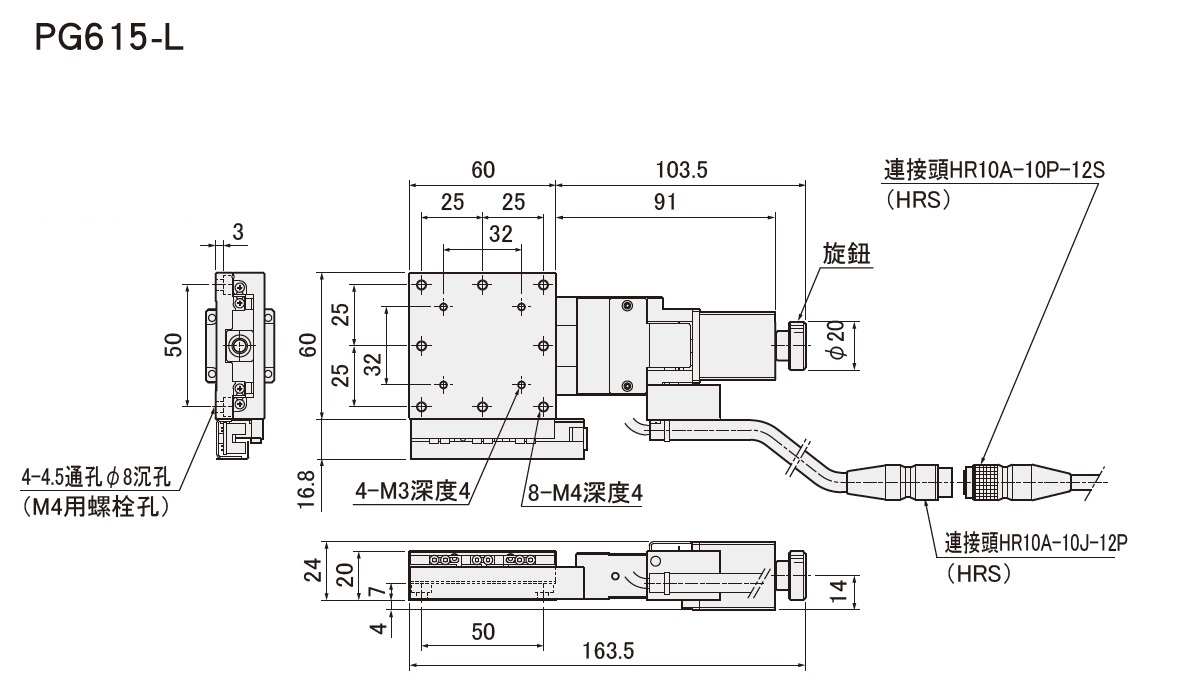

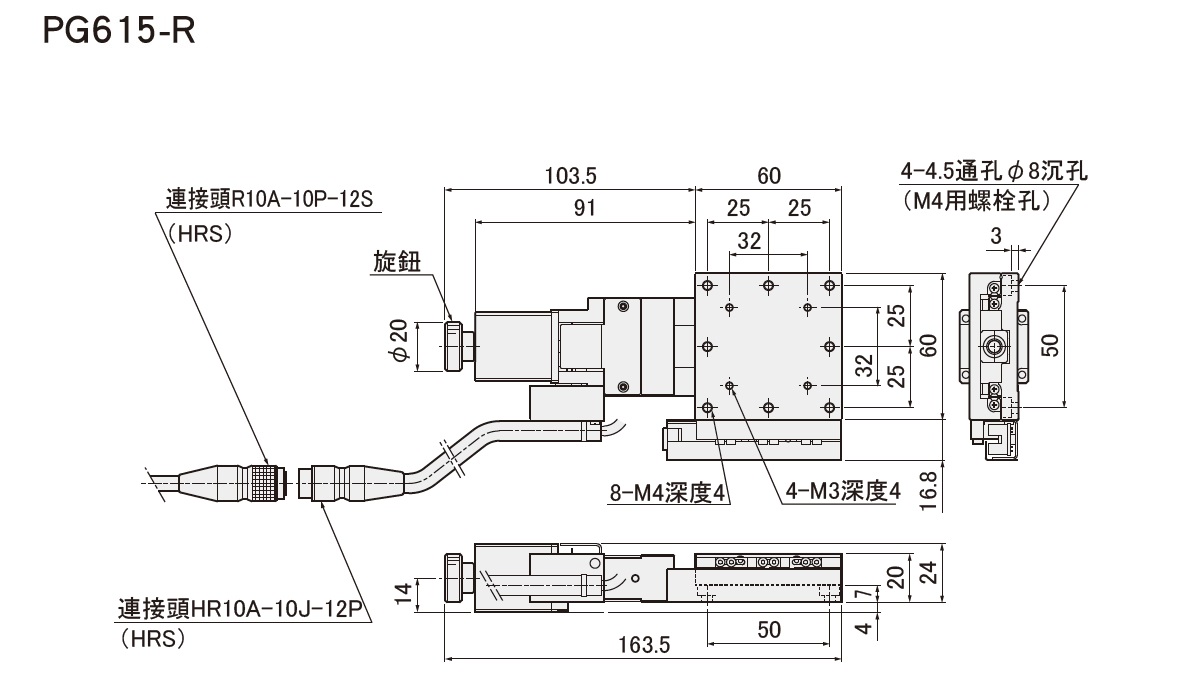

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹PG (標準檯面)系列 平面尺寸圖 PG615-LSURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹PG (標準檯面)系列 平面尺寸圖 PG615-R









型號

反覆定位精度

滑檯面尺寸

[mm]

移動量
[mm]
耐荷重
[kgf]
感應器遮蓋位置

感應器電壓

[V]

馬達選項 附屬電纜線選項
PG715-L05AG-C ±0.5μm 70 x 70 15 10 L 5 標準 2米

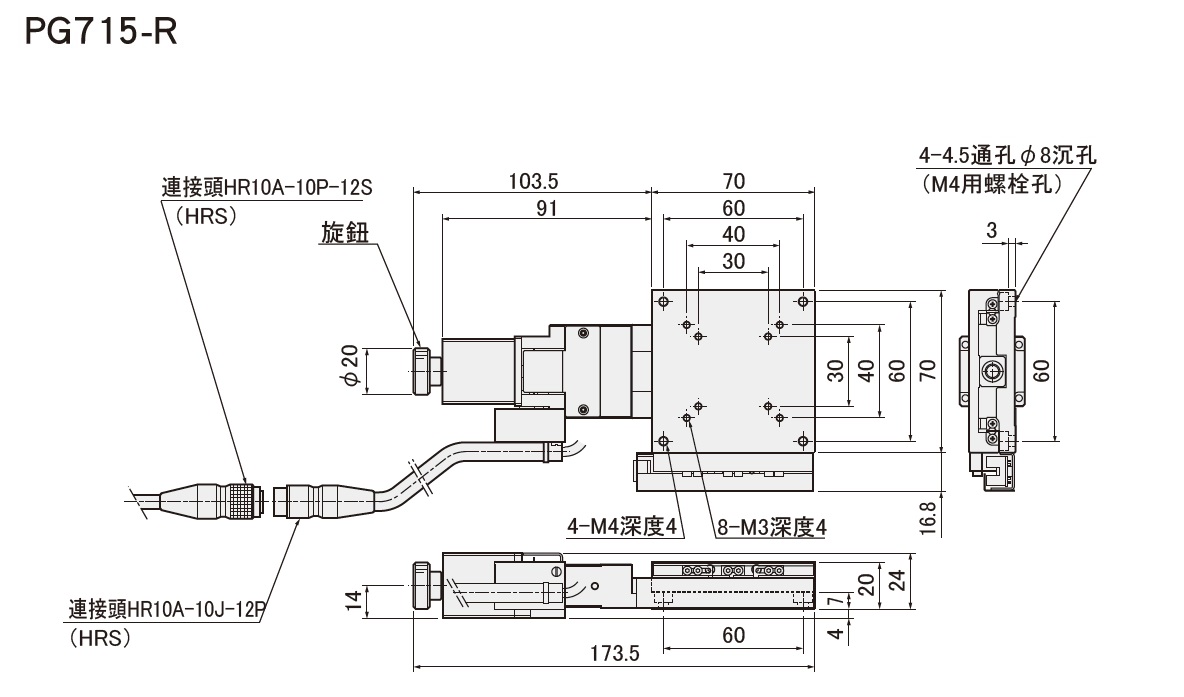

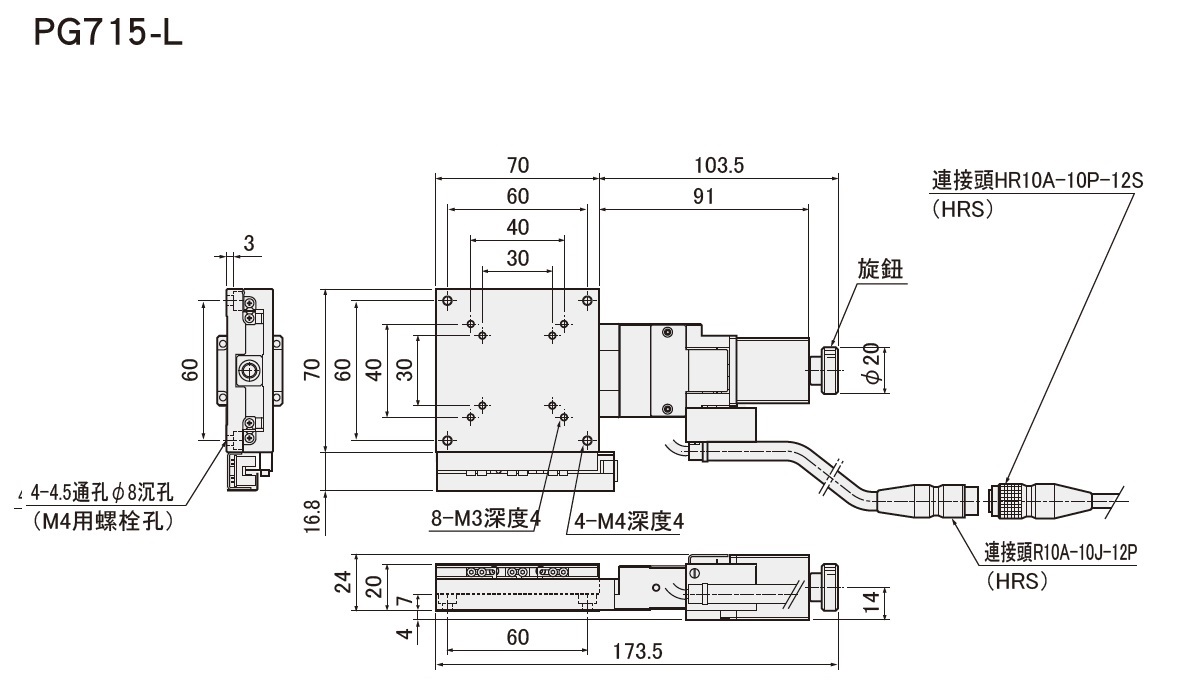

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹PG (標準檯面)系列 平面尺寸圖 PG715-LSURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹PG (標準檯面)系列 平面尺寸圖 PG715-R
