東方馬達
Oriental motor

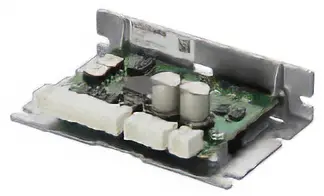

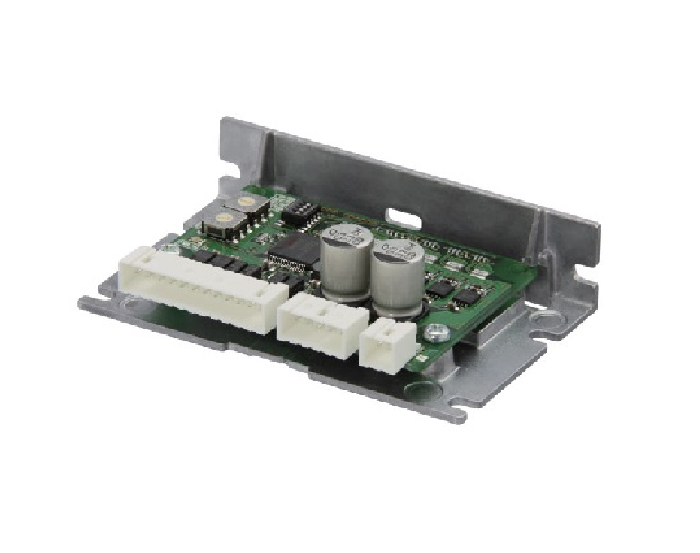

CVD 步進馬達用驅動器
CVD 系列
2相步進馬達、5相步進馬達驅動用DC電源輸入驅動器。低振動
設計的驅動器搭載微步級功能，實現更佳的低振動驅動。提供可
依安裝方法和電纜線的出線方向選擇的3種驅動器。
驅動器特徵

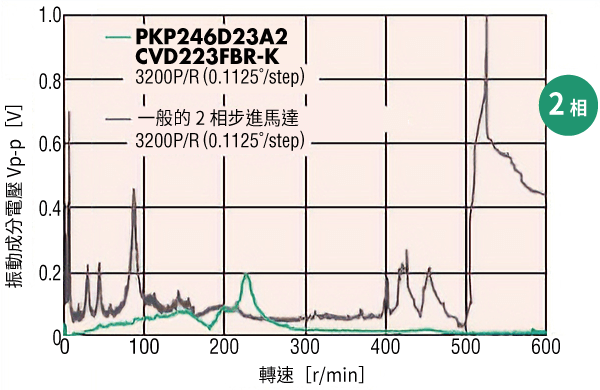

█ 透過全時微步級降低振動

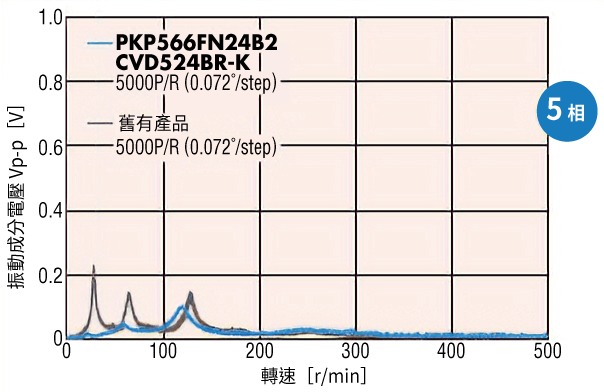

透過全數位控制的全時微步級驅動器，大幅改善振動等級，在全速度領域降低振動與噪音。5相PKP系列馬達與5相驅動器的組合具有更優異的振動特性。
█ 高精度定位請使用5相
採微步級驅動，最多能將解析度提高至125000 P/R。與全步級驅動時相較，一般來說微步級驅動時的停止精度較差，特別是2相最為明顯。此時，若採用5相PKP系列馬達與5相驅動器，即可進行更高精度的定位。
<停止精度>
5相馬達標準型 ±0.05° （±3分）
5相馬達高解析度型 ±0.034°（±2分）
█ 業界最小尺寸的高性能驅動器
●有助於節省空間的小型、輕量驅動器
●可早期發現驅動器異常的保護功能
●可順暢運轉的平滑驅動功能
●可利用數位開關設定運轉電流

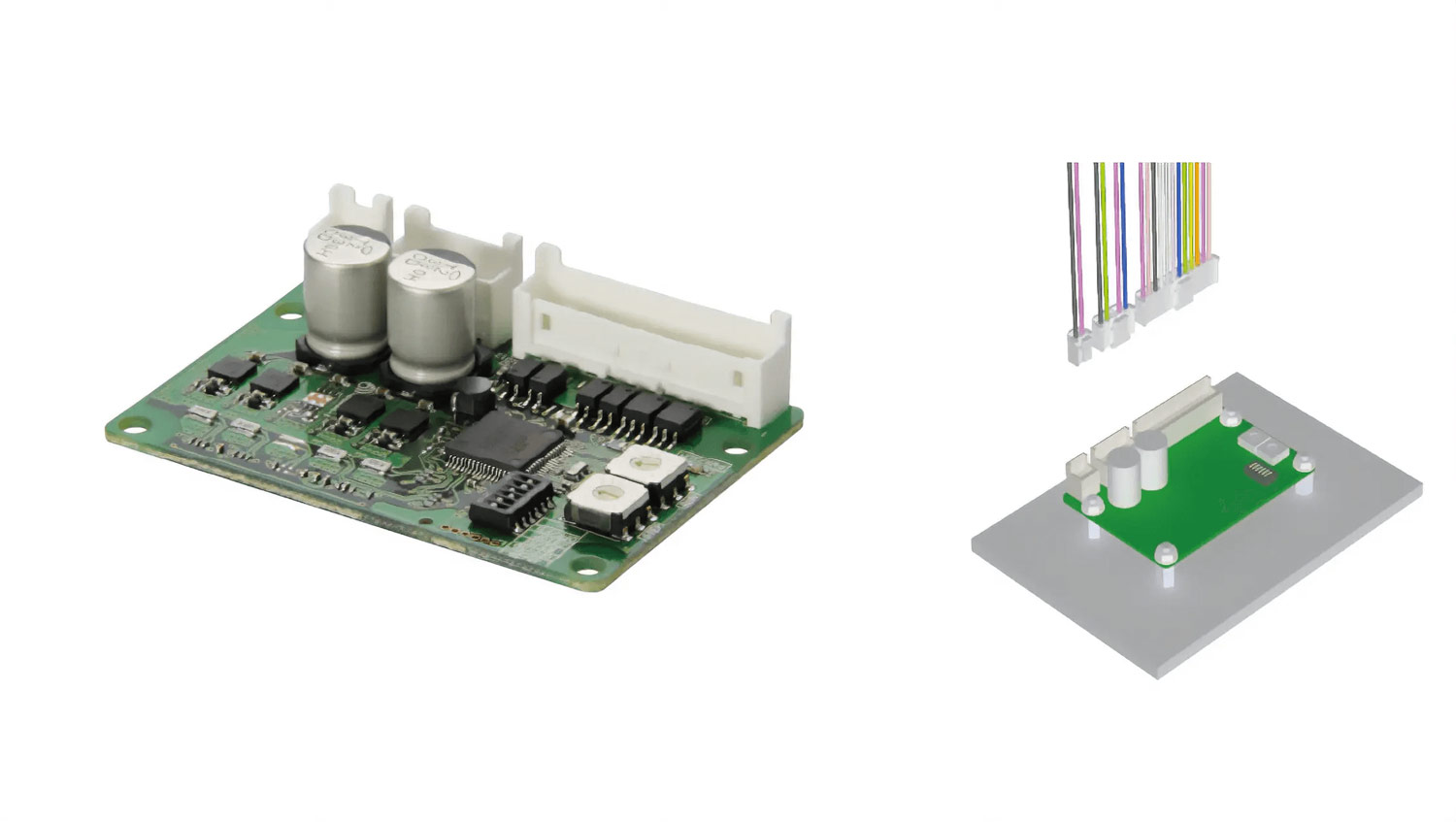

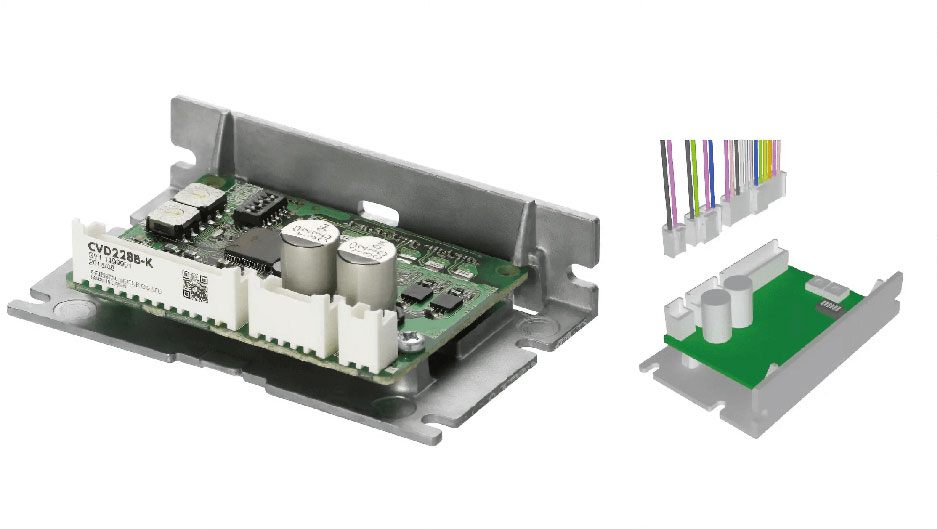

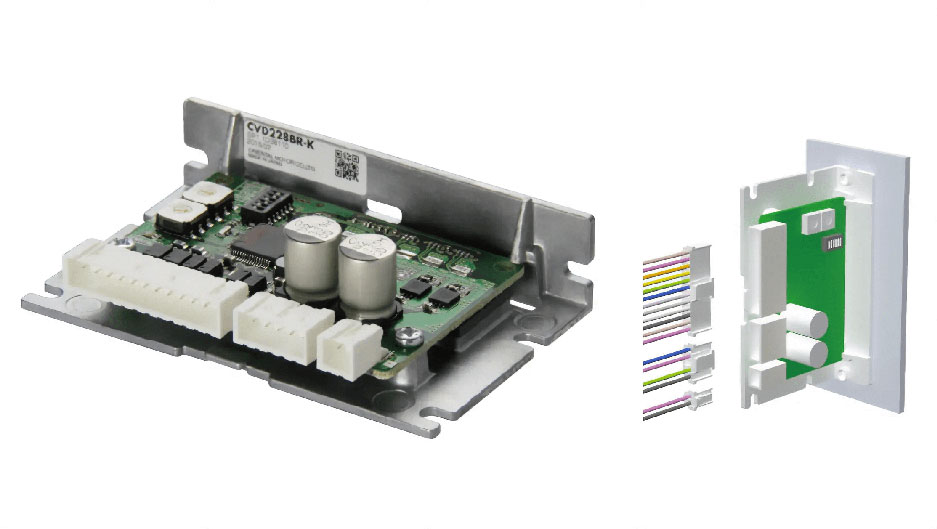

█ 3種驅動器的產品陣容
2相、5相皆備有3種驅動器可選擇。
●2相步進馬達用驅動器與5相步進馬達用驅動器非共用。是各自專用的驅動器。

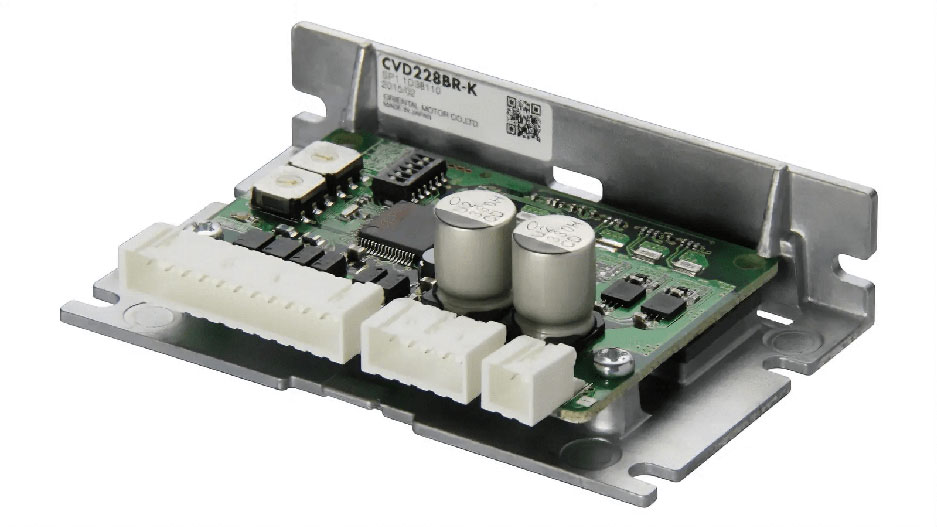

●附安裝板 水平式接頭型，2相、5相驅動器交期皆3天。
█ 適用馬達一覽
| • 2相步進馬達用雙極驅動驅動器 | ||||
| 驅動器品名 | 馬達額定電流 | 適用馬達 | ||
| 附安裝板 水平式接頭 |
附安裝板 | 未附安裝板 | ||
| CVD205BR-K | CVD205B-K | CVD205-K | 0.5A/相 | PKP213D |
| CVD206BR-K | CVD206B-K | CVD206-K | 0.6A/相 | PKP214D |
| CVD215BR-K | CVD215B-K | CVD215-K | 1.5A/相 | PKP22□D15、PKP23□D15、PKP24□D15 |
| CVD223BR-K | CVD223B-K | CVD223-K | 2.3A/相 | PKP23□D23、PKP24□D23 |
| CVD223FBR-K | CVD223FB-K | CVD223F-K | 2.3A/相 | PKP24□D23■2 |
| CVD228BR-K | CVD228B-K | CVD228-K | 2.8A/相 | PKP26□D28 |
| CVD242BR-K | CVD242B-K | — | 4.2A/相 | PKP26□D42 |
| CVD245BR-K | CVD245B-K | — | 4.5A/相 | PKP29□D |
※□表示馬達外殼長度的數字。
■表示形狀的A（單軸）或B（雙軸）。
適用馬達記載是否可與驅動器組合的文字。
亦可與附編碼器、減速機型組合。
| • 5相步進馬達用驅動器 | ||||
| 驅動器品名 | 馬達額定電流 | 適用馬達 | ||
| 附安裝板 水平式接頭 |
附安裝板 | 未附安裝板 | ||
| CVD503BR-K | CVD503B-K | CVD503-K | 0.35A/相 | PK513、PK52□ |
| CVD507BR-K | CVD507B-K | CVD507-K | 0.75A/相 | PK52□H、PK54□ |
| CVD512BR-K | CVD512B-K | CVD512-K | 1.2A/相 | PKP52□ |
| CVD514BR-K | CVD514B-K | CVD514-K | 1.4A/相 | PK56□ |
| CVD518BR-K | CVD518B-K | CVD518-K | 1.8A/相 | PKP54□ |
| CVD524BR-K | CVD524B-K | CVD524-K | 2.4A/相 | PKP56□FN24 |
| CVD528BR-K | CVD528B-K | — | 2.8A/相 | PKP56□N28、PK56□H、PK59□H |
| CVD538BR-K | CVD538B-K | — | 3.8A/相 | PKP56□FN38 |
※□表示馬達外殼長度的數字。
適用馬達記載是否可與驅動器組合的文字。
亦可與附編碼器、減速機型組合。
延伸閱讀
➤ [東方馬達講堂] 小型高精度提案 開回路步進馬達PKP系列

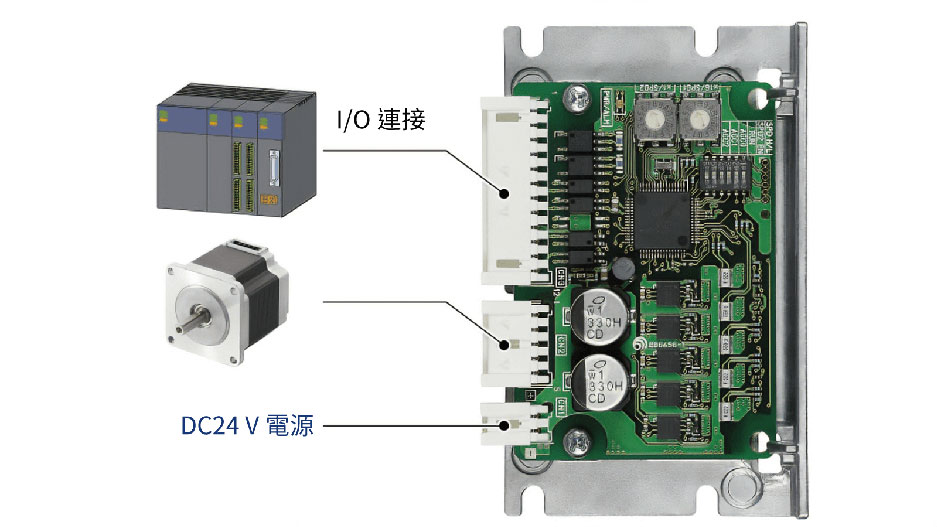

| 種類 | 電源輸入 | |
| 2相步進馬達用雙極驅動驅動器 | 附安裝板 水平式接頭 附安裝板 未附安裝板 |
DC24V |
| 5相步進馬達用驅動器 | ||
如需產品圖檔，請洽廣億科技服務人員，謝謝！
