| 配置 | ||||||||

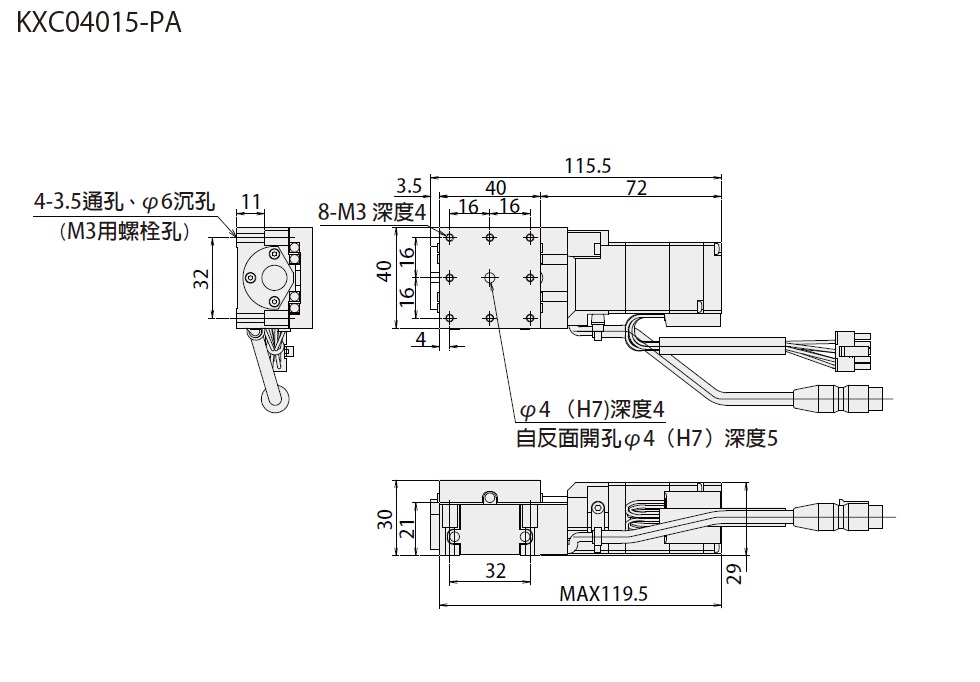

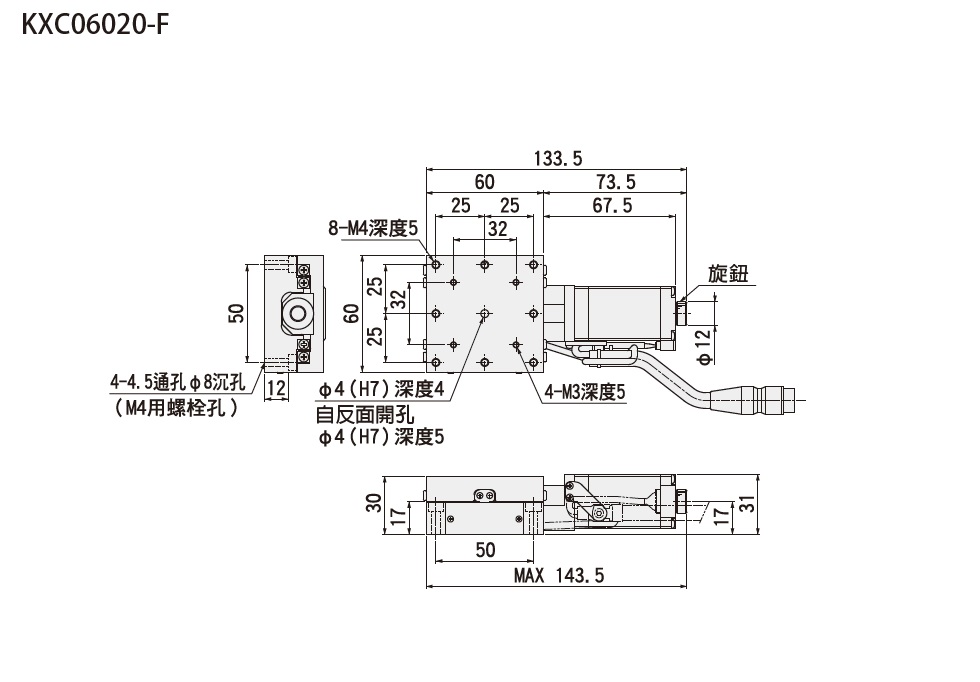

| 款型 | KXC04015-C | KXC04015-PA | KXC06020-C | KXC06020-F | KXC06020-G | KXC06020-PA | ||
| 機 | 移動量 | 15mm | 20mm | |||||
| 械 | 滑台面尺寸 | 40Ｘ40mm | 60Ｘ60mm | |||||
| 規 | 進給(滾珠絲桿) | φ6導程1 | φ8導程1 | |||||
| 格 | 導軌 | 交叉滾子導軌 | ||||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | |||||||
| 自重 | 0.31kg | 0.36kg | 0.44kg | 0.54kg | 0.44kg | 0.49kg | ||
| 精 | 分辨率(脈衝) | Full/Half | 2μm/1μm | 1μm | 2μm/1μm | 1μm/0.5μm | 1μm | |
| 度 | (1000P/R設定時) | (1000P/R設定時) | ||||||
| 規 | 微步進 | 0.1μm | 0.1μm(1/20分割時) | 0.05μm | ||||
| 格 | (1/20分割時) | (1/20分割時) | ||||||
| MAX速度 | 10mm/sec | 20mm/sec | ||||||
| 單方向定位精度 | 10μm以內 | 5μm以內 | ||||||
| 反復定位精度 | ±0.2μm以內 | ±0.2μm以內 | ||||||
| 耐荷重 | 5.0kgf 【49N】 | |||||||
| 力矩剛性 | 仰俯0.33/橫擺0.44/ | 仰俯0.15/橫擺0.12/ | ||||||
| 側傾0.37["/N．cm] | 側傾0.07["/N．cm] | |||||||
| 空轉 | 1μm以內 | |||||||
| 背隙 | 0.5μm以內 | |||||||
| 真直度 | 3μm以内 | |||||||
| 平行度 | 30μm以内 | |||||||
| 運動平行度 | 10μm以内 | |||||||
| 仰俯/橫擺 | 25"以內／20"以內 | 20"以內／15"以內 | ||||||
| 感 | 極限感應器 | 有 | ||||||
| 應 | 原點感應器(ORG1) | 有 | ||||||
| 器 | 狹縫原點感應器(ORG2) | － | ||||||
| 附屬螺絲(六角帶孔螺釘) | M3－16 4個 | M4－16 4個 | ||||||
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 步進馬達也可以進行閉回路控制嗎？
|
型號 |
反覆定位精度 |
滑檯面 |
移動量 |
耐荷重 |
馬達選項 |
附屬電纜線選項 |
|
KXC04015-C |
±0.2μm |
40 × 40 |
15 |
5 |
標準 |
無電纜 (標準) |
|
型號 |
反覆定位精度 |
滑檯面 |
移動量 |
耐荷重 |
馬達選項 |
附屬電纜線選項 |
|

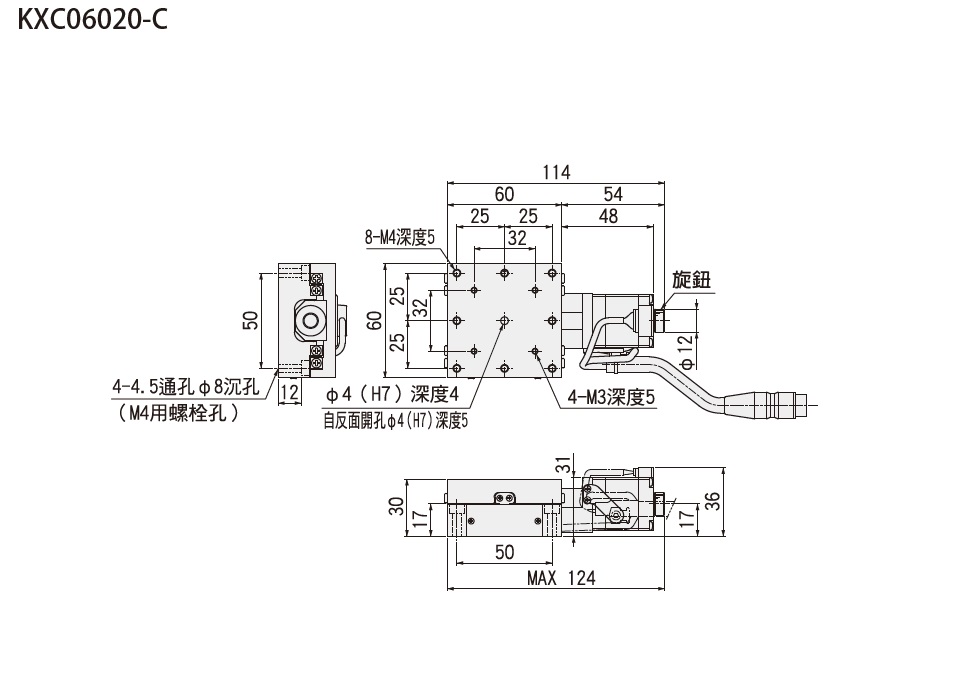

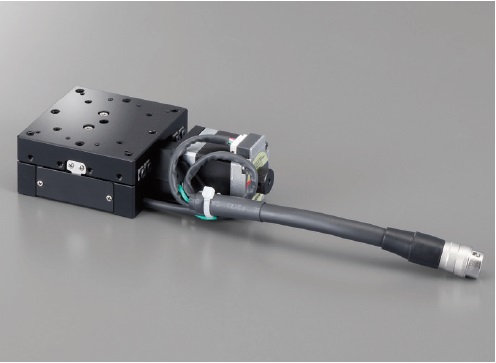

KXC06020-C |
±0.2μm |
60 × 60 |
20 |
5 |
標準 |
無電纜 (標準) |
