駿河精機
SURUGA SEIKI
KXS (遮蓋型) 自動直動X軸
KXS (遮蓋型) 系列
．滑動軌道構造
．馬達可選擇搭配
．最長行程可達500mm
．內置原點及左右限位感應器
．有遮蓋型式
| 配置 | ||||||||
| 款型 | 無遮蓋 | KXS18100-N5-J | KXS18100-N10-J | KXS18200-N5-J | KXS18200-N10-J | KXS18300-N5-J | KXS18300-N10-J | |
| 有遮蓋 | KXS18100-C5-J | KXS18100-C10-J | KXS18200-C5-J | KXS18200-C10-J | KXS18300-C5-J | KXS18300-C10-J | ||
| 機 械 規 格 |
移動量 | 100mm | 200mm | 300mm | ||||
| 滑台面尺寸 | 180X180mm | |||||||
| 進給（滾珠絲桿） | φ15導程5 | φ15導程10 | φ15導程5 | φ15導程10 | φ15導程5 | φ15導程10 | ||
| 導軌 | 滑動導軌 | |||||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | |||||||
| 自重 | 無遮盍 | 8.32kg | 9.48kg | 10.72kg | ||||
| 有遮蓋 | 8.12kg | 9.37kg | 10.70kg | |||||
| 精 度 規 格 |
分辨率（脈 衝） |
Full/Half | 導程5：10μm/5μm 導程10：20μm/10μm | |||||
| 微步進 | 導程5：0.5μm （1/20分割時） 導程10：1μm（1/20分割時） | |||||||
| MAX速度 | 導程5ｍｍ | 30mm/sec | ||||||
| 導程10ｍｍ | 50mm/sec | |||||||
| 單方向定位精度 | 15μm以内 | 30μm以内 | 30μm以内 | |||||
| 反復定位精度 | ±1μm以内 | |||||||
| 耐荷重 | 30kgf 【294N】 | |||||||
| 力矩剛性 | 仰俯0.005/橫擺0.008/側傾0.003["/N．cm] | |||||||
| 背隙 | 2μm以內 | |||||||
| 真直度 | 10μm以內 | 15μm以內 | 20μm以內 | |||||
| 平行度 | 50μm以內 | |||||||
| 運動平行度 | 20μm以內 | 30μm以內 | ||||||
| 仰俯/橫擺 | 30"以內/20"以內 | 50"以內/20"以內 | 60"以內/33"以內 | |||||
| 感 應 器 |
極限感應器 | 有 | ||||||
| 原點感應器 | 有 | |||||||
| 狹縫原點感應器 | 有 | |||||||
| 附屬螺絲（六角帶孔螺釘） | M6-20 8個 | |||||||
| 配置 | ||||||
| 款型 | 無遮蓋 | KXS18400-N5-J | KXS18400-N10-J | KXS18500-N5-J | KXS18500-N10-J | |
| 有遮蓋 | KXS18400-C5-J | KXS18400-C10-J | KXS18500-C5-J | KXS18500-C10-J | ||
| 機 械 規 格 |
移動量 | 400mm | 500mm | |||
| 滑台面尺寸 | 180X180mm | |||||
| 進給（滾珠絲桿） | φ15導程5 | φ15導程10 | φ15導程5 | φ15導程10 | ||
| 導軌 | 滑動導軌 | |||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | |||||
| 自重 | 無遮盍 | 11.92kg | 13.10kg | |||
| 有遮蓋 | 11.99kg | 13.26 kg | ||||
| 精 度 規 格 |
分辨率（脈 衝） |
Full/Half | 導程5：10μm/5μm 導程10：20μm/10μm | |||
| 微步進 | 導程5：0.5μm （1/20分割時） 導程10：1μm（1/20分割時） | |||||
| MAX速度 | 導程5ｍｍ | 30mm/sec | ||||
| 導程10ｍｍ | 50mm/sec | |||||
| 單方向定位精度 | 35μm以内 | 40μm以内 | ||||
| 反復定位精度 | ±1μm以内 | |||||
| 耐荷重 | 30kgf 【294N】 | |||||
| 力矩剛性 | 仰俯0.005/橫擺0.008/側傾0.003["/N．cm] | |||||
| 背隙 | 2μm以內 | |||||
| 真直度 | 25μm以內 | 30μm以內 | ||||
| 平行度 | 50μm以內 | |||||
| 運動平行度 | 30μm以內 | |||||
| 仰俯/橫擺 | 60"以內/30"以內 | 70"以內/30"以內 | ||||
| 感 應 器 |
極限感應器 | 有 | ||||
| 原點感應器 | 有 | |||||
| 狹縫原點感應器 | 有 | |||||
| 附屬螺絲（六角帶孔螺釘） | M6-20 8個 | M6-20 12個 | ||||
SURUGA SEIKI
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 步進馬達也可以進行閉回路控制嗎？
|
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
附屬電纜線選項 |
|

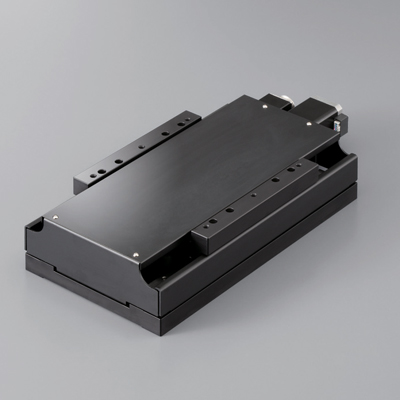

KXS18100-C10-J |
±1μm |
180 × 180 |
100 |
30 |
遮蓋型 |
標準 |
無電纜 (標準) |
|
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
附屬電纜線選項 |
|
KXS18200-C10-J |
±1μm |
180 × 180 |
200 |
30 |
遮蓋型 |
標準 |
無電纜 (標準) |
|
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
附屬電纜線選項 |
|
KXS18300-C10-J |
±1μm |
180 × 180 |
300 |
30 |
遮蓋型 |
標準 |
無電纜 (標準) |
|
型號 |
反覆定位精度 |
滑檯面尺寸 |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
附屬電纜線選項 |
|
KXS18400-C10-J |
±1μm |
180 × 180 |
400 |
30 |
遮蓋型 |
標準 |
無電纜 (標準) |
|
型號 |
反覆定位精度 |
滑檯面尺寸 [mm] |
移動量 |
耐荷重 |
有無遮蓋 |
馬達選項 |
附屬電纜線選項 |
|
KXS18500-C10-J |
±1μm |
180 × 180 |
500 |
30 |
遮蓋型 |
標準 |
無電纜 (標準) |
