駿河精機 SURUGA SEIKI       KXS (遮蓋型) 自動直動X軸

KXS (遮蓋型) 系列

.滑動軌道構造
.馬達可選擇搭配
.最長行程可達500mm
.內置原點及左右限位感應器
.有遮蓋型式

數量:
加入詢價



配置
款型 無遮蓋 KXS18100-N5-J KXS18100-N10-J KXS18200-N5-J KXS18200-N10-J KXS18300-N5-J KXS18300-N10-J
有遮蓋 KXS18100-C5-J KXS18100-C10-J KXS18200-C5-J KXS18200-C10-J KXS18300-C5-J KXS18300-C10-J



移動量 100mm 200mm 300mm
滑台面尺寸 180X180mm
進給(滾珠絲桿) φ15導程5 φ15導程10 φ15導程5 φ15導程10 φ15導程5 φ15導程10
導軌 滑動導軌
主材質-表面處理 鋁-黑耐酸鋁處理
自重 無遮盍 8.32kg 9.48kg 10.72kg
有遮蓋 8.12kg 9.37kg 10.70kg



分辨率(脈
衝)
Full/Half 導程5:10μm/5μm  導程10:20μm/10μm
微步進 導程5:0.5μm (1/20分割時)  導程10:1μm(1/20分割時)
MAX速度 導程5mm 30mm/sec
導程10mm 50mm/sec
單方向定位精度 15μm以内 30μm以内 30μm以内
反復定位精度 ±1μm以内
耐荷重 30kgf 【294N】
力矩剛性 仰俯0.005/橫擺0.008/側傾0.003["/N.cm]
背隙 2μm以內
真直度 10μm以內 15μm以內 20μm以內
平行度 50μm以內
運動平行度 20μm以內 30μm以內
仰俯/橫擺 30"以內/20"以內 50"以內/20"以內 60"以內/33"以內


極限感應器
原點感應器
狹縫原點感應器
附屬螺絲(六角帶孔螺釘) M6-20 8個





配置
款型 無遮蓋 KXS18400-N5-J KXS18400-N10-J KXS18500-N5-J KXS18500-N10-J
有遮蓋 KXS18400-C5-J KXS18400-C10-J KXS18500-C5-J KXS18500-C10-J



移動量 400mm 500mm
滑台面尺寸 180X180mm
進給(滾珠絲桿) φ15導程5 φ15導程10 φ15導程5 φ15導程10
導軌 滑動導軌
主材質-表面處理 鋁-黑耐酸鋁處理
自重 無遮盍 11.92kg 13.10kg
有遮蓋 11.99kg 13.26 kg



分辨率(脈
衝)
Full/Half 導程5:10μm/5μm  導程10:20μm/10μm
微步進 導程5:0.5μm (1/20分割時)  導程10:1μm(1/20分割時)
MAX速度 導程5mm 30mm/sec
導程10mm 50mm/sec
單方向定位精度 35μm以内 40μm以内
反復定位精度 ±1μm以内
耐荷重 30kgf 【294N】
力矩剛性 仰俯0.005/橫擺0.008/側傾0.003["/N.cm]
背隙 2μm以內
真直度 25μm以內 30μm以內
平行度 50μm以內
運動平行度 30μm以內
仰俯/橫擺 60"以內/30"以內 70"以內/30"以內


極限感應器
原點感應器
狹縫原點感應器
附屬螺絲(六角帶孔螺釘) M6-20 8個 M6-20 12個



SURUGA SEIKI

型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
  [kgf]

有無遮蓋

馬達選項

附屬電纜線選項

KXS18100-C10-J

±1μm

180 × 180

100

30

遮蓋型

標準

 無電纜 (標準)

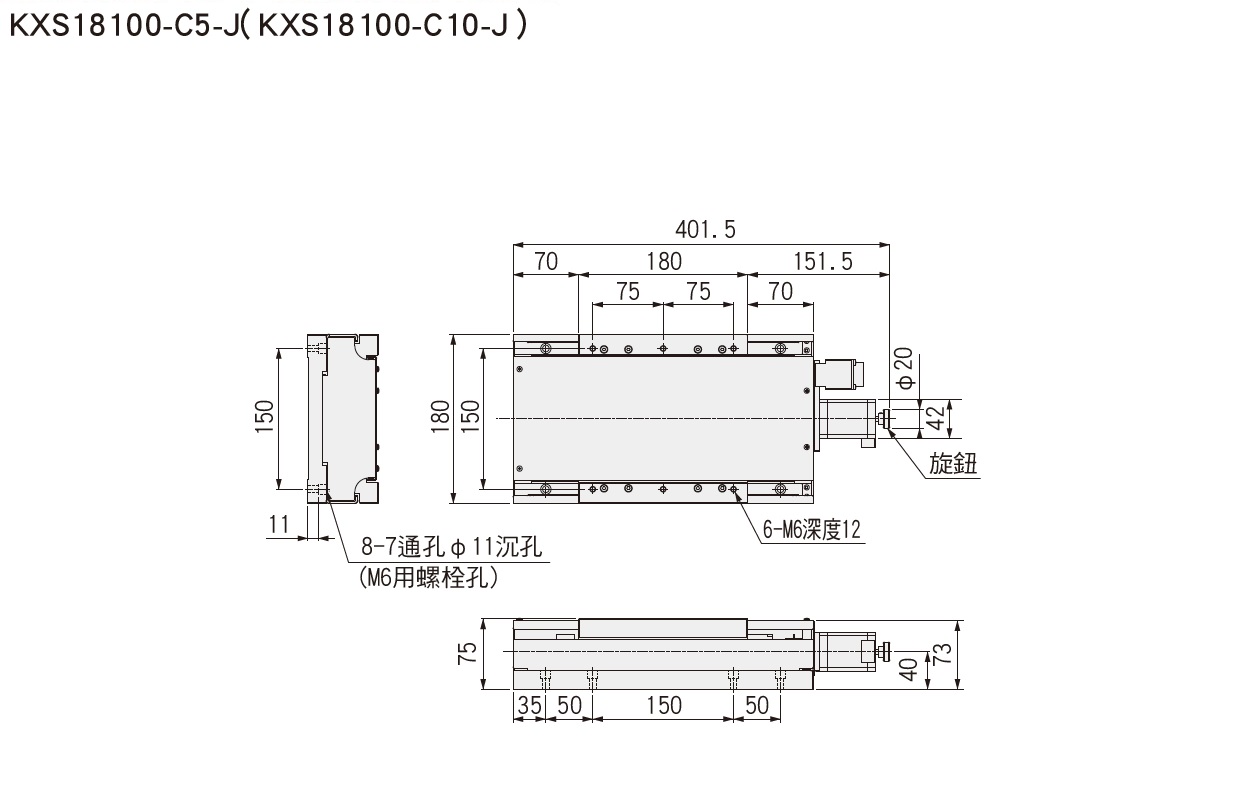

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹KXS (遮蓋型)系列 平面尺寸圖 KXS18100-C5-J / KXS18100-C10-J







型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
  [kgf]

有無遮蓋

馬達選項

附屬電纜線選項

KXS18200-C10-J

±1μm

180 × 180

200

30

遮蓋型

標準

  無電纜 (標準)

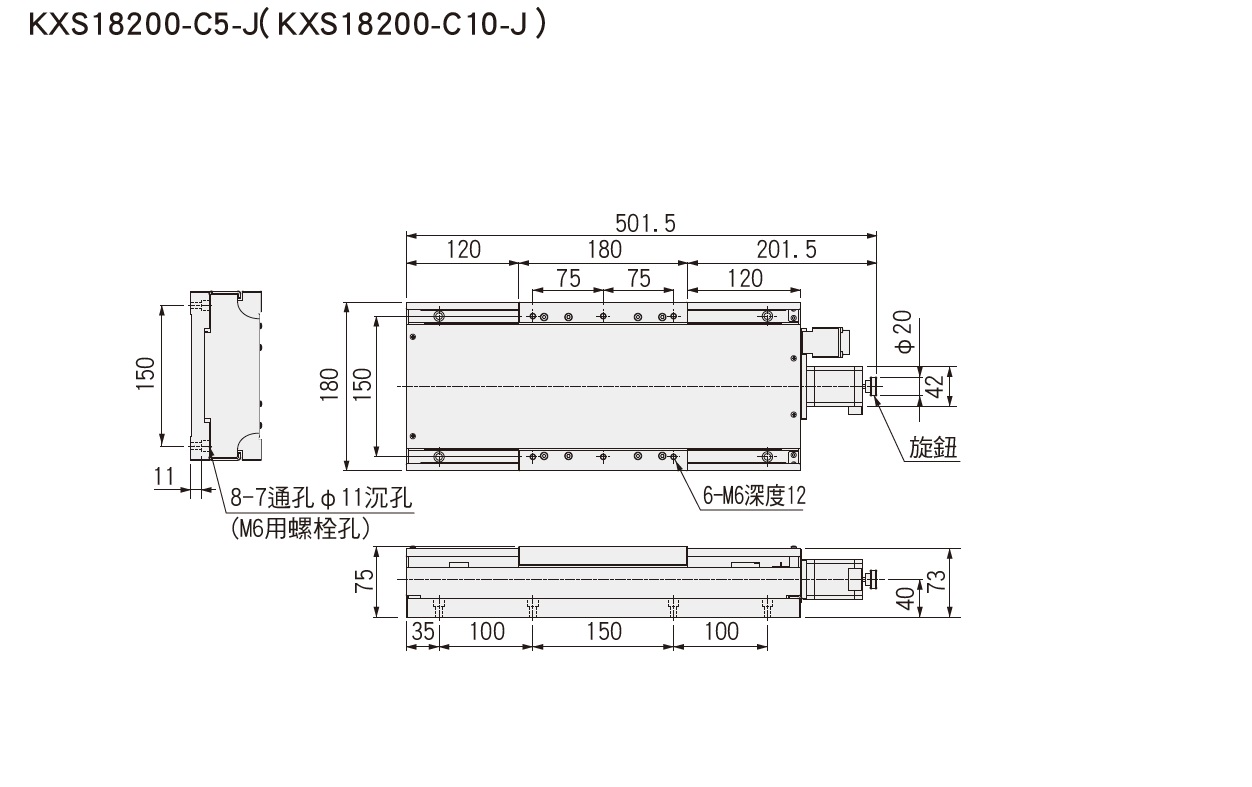

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹KXS (遮蓋型)系列 平面尺寸圖 KXS18200-C5-J / KXS18200-C10-J



型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
  [kgf]

有無遮蓋

馬達選項

附屬電纜線選項

KXS18300-C10-J

±1μm

180 × 180

300

30

遮蓋型

標準

 無電纜 (標準)

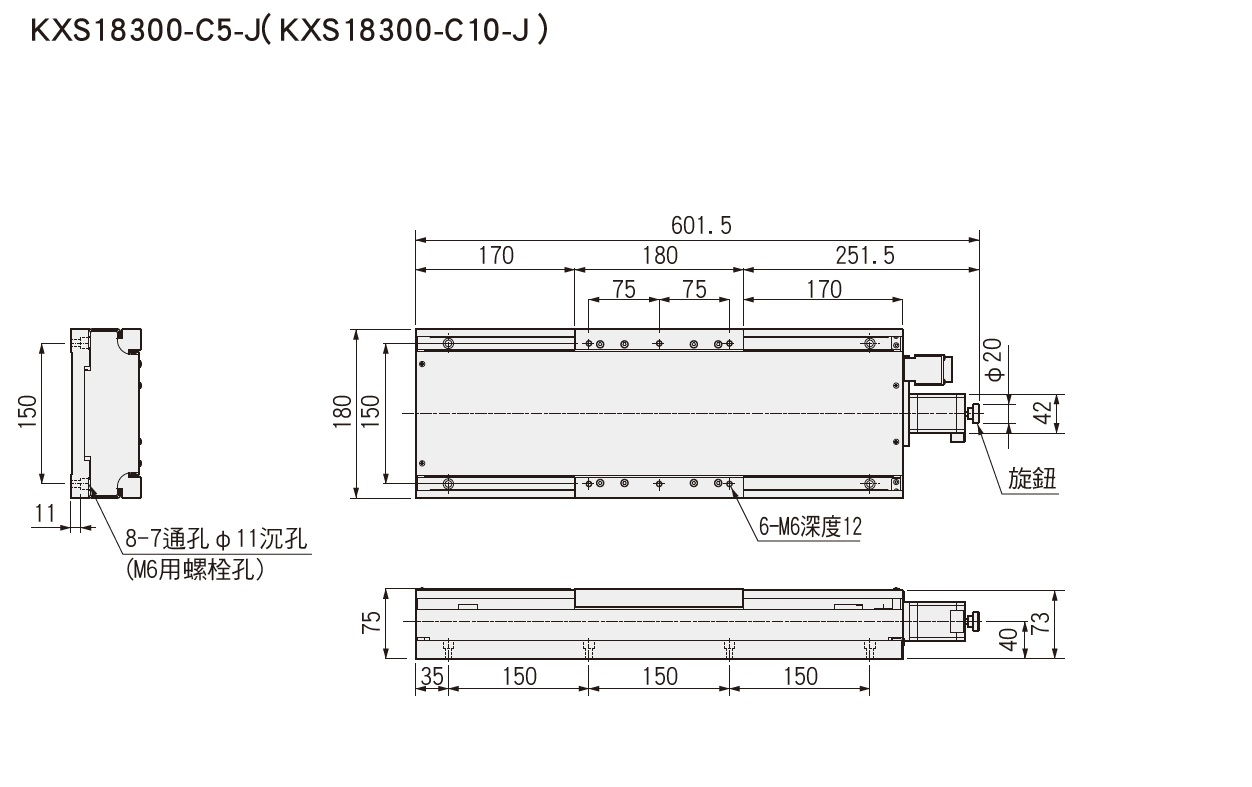

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹KXS (遮蓋型)系列 平面尺寸圖 KXS18300-C5-J / KXS18300-C10-J





型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
[kgf]

有無遮蓋

馬達選項

附屬電纜線選項

KXS18400-C10-J

±1μm

180 × 180

400

30

遮蓋型

標準

 無電纜 (標準)

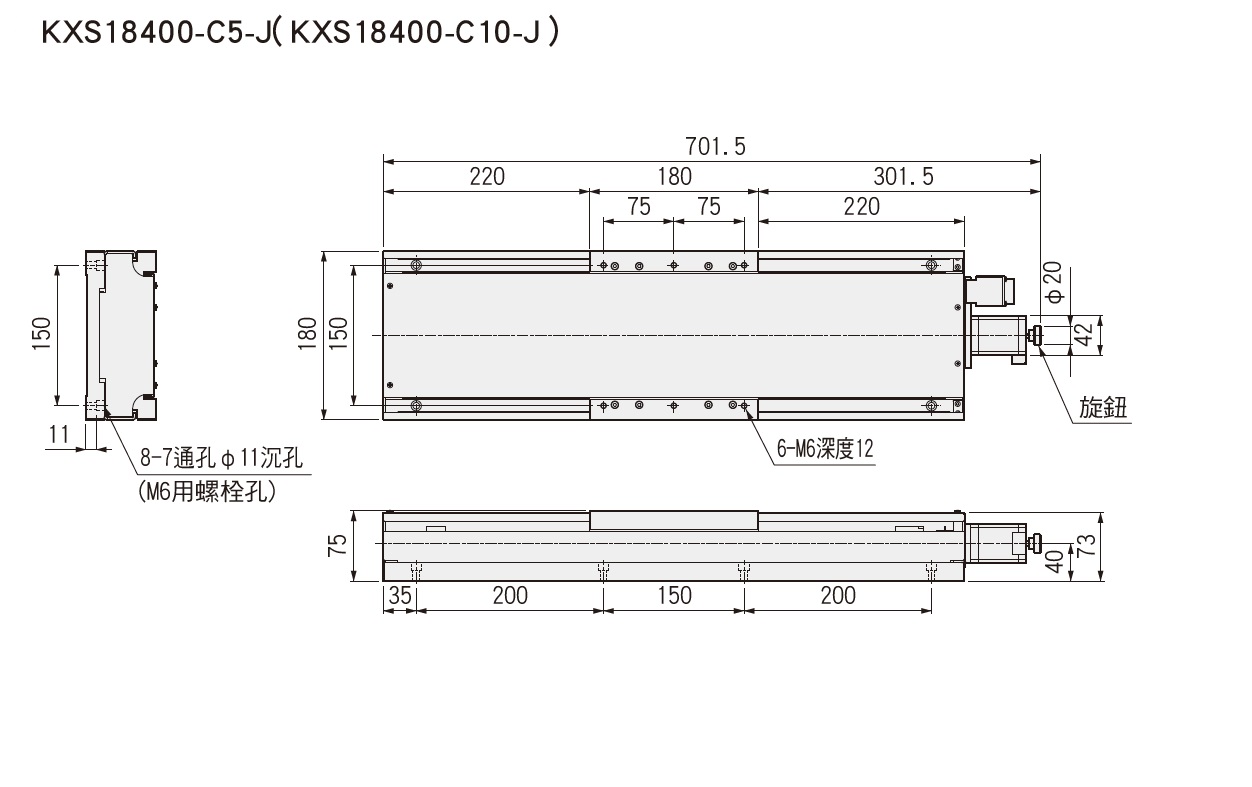

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹KXS (遮蓋型)系列 平面尺寸圖 KXS18400-C5-J / KXS18400-C10-J

型號

反覆定位精度
[μm]

滑檯面尺寸

[mm]

移動量
[mm]

耐荷重
[kgf]

有無遮蓋

馬達選項

附屬電纜線選項

KXS18500-C10-J

±1μm

180 × 180

500

30

遮蓋型

標準

  無電纜 (標準)

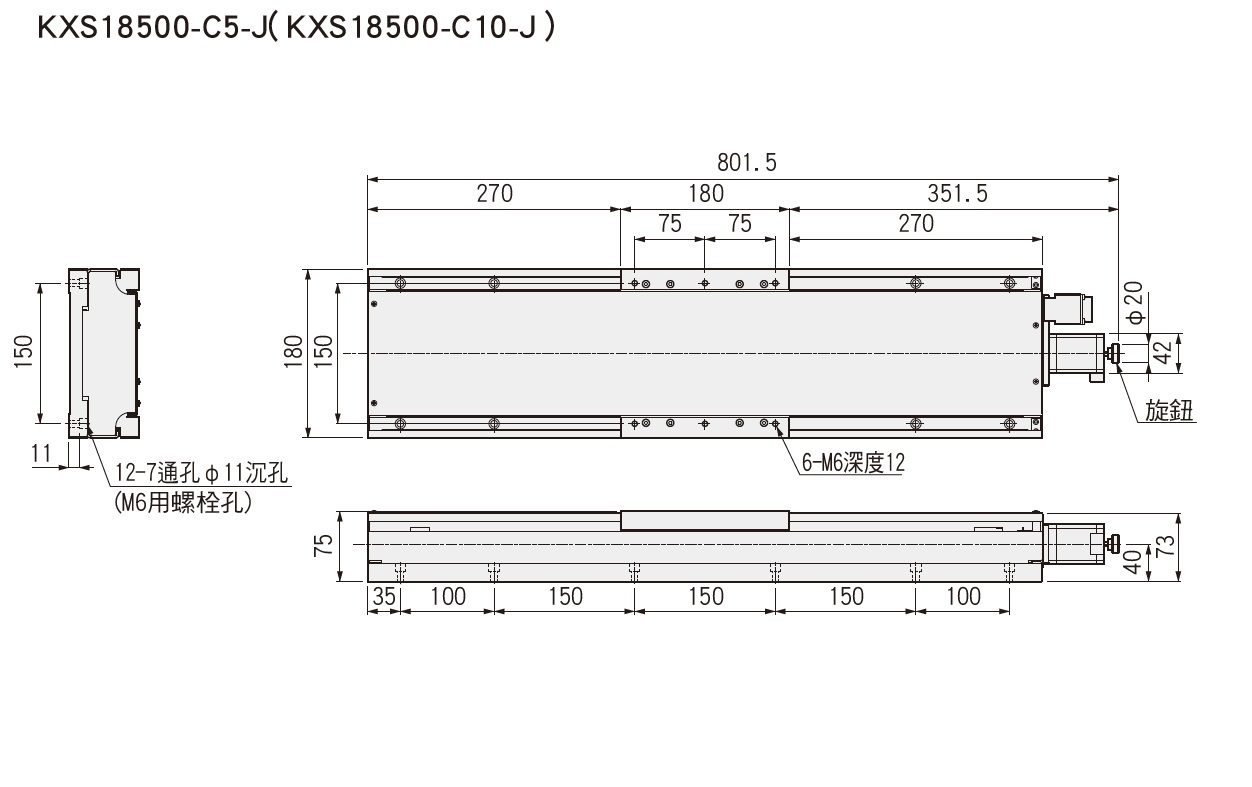

 SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動X軸 _ 產品介紹KXS (遮蓋型)系列 平面尺寸圖 KXS18500-C5-J / KXS18500-C10-J
