駿河精機 SURUGA SEIKI       KYS (遮蓋型) 自動直動XY軸

KYS (遮蓋型) 系列

.滑動軌道構造
.馬達可選擇搭配
.最長行程可達300mm
.內置原點及左右限位感應器
.有遮蓋型式

數量:
加入詢價

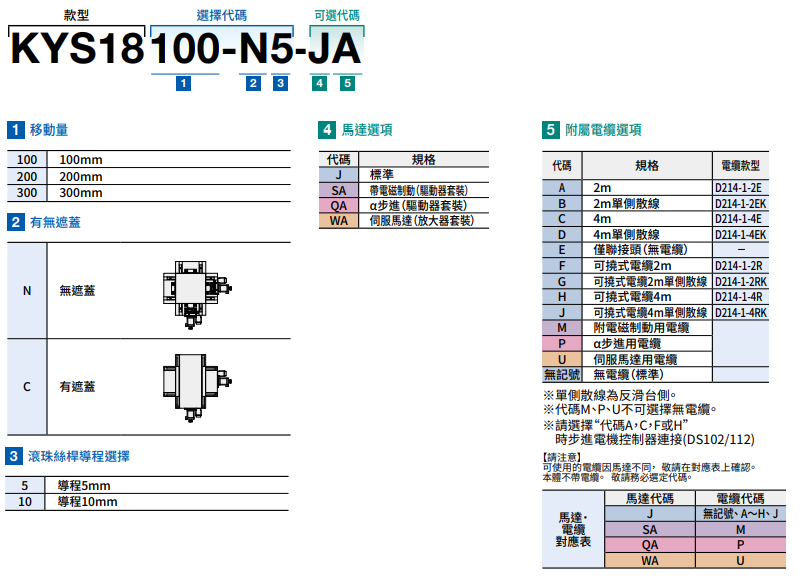

配置
款型 無遮蓋 KYS18100-N5-J KYS18100-N10-J KYS18200-N5-J KYS18200-N10-J KYS18300-N5-J KYS18300-N10-J
有遮蓋 KYS18100-C5-J KYS18100-C10-J KYS18200-C5-J KYS18200-C10-J KYS18300-C5-J KYS18300-C10-J



移動量 100mm 200mm 300mm
滑台面尺寸 180X180mm
進給(滾珠絲桿) φ15導程5 φ15導程10 φ15導程5 φ15導程10 φ15導程5 φ15導程10
導軌 滑動導軌
主材質-表面處理 鋁-黑耐酸鋁處理
自重 無遮盍 16.64kg 18.96kg 21.44kg
有遮蓋 16.24kg 18.74 kg 21.4kg



分辨率(脈
衝)
Full/Half 導程5:10μm/5μm  導程10:20μm/10μm
微步進 導程5:0.5μm (1/20分割時)  導程10:1μm(1/20分割時)
MAX速度 導程5 30mm/sec
導程10 50mm/sec
耐荷重 21kgf 【205.8N】 20kgf 【196N】 19kgf 【186.2N】
運動直交度 50μm以内/行程 100μm以内/行程 150μm以内/行程


極限感應器
原點感應器
狹縫原點感應器
附屬螺絲(六角帶孔螺釘) M6-20 8個






單方向定位精度 15μm以内 20μm以内 30μm以内
反復定位精度 ±1μm以内
背隙 2μm以内
仰俯/橫擺 30"以内/20"以内 50"以内/20"以内 60"以内/30"以内

型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
[kgf]

馬達選項

附屬電纜線選項

KYS18100-C10-J

±1μm

180x180

100

21

標準

  無電纜線 (標準)

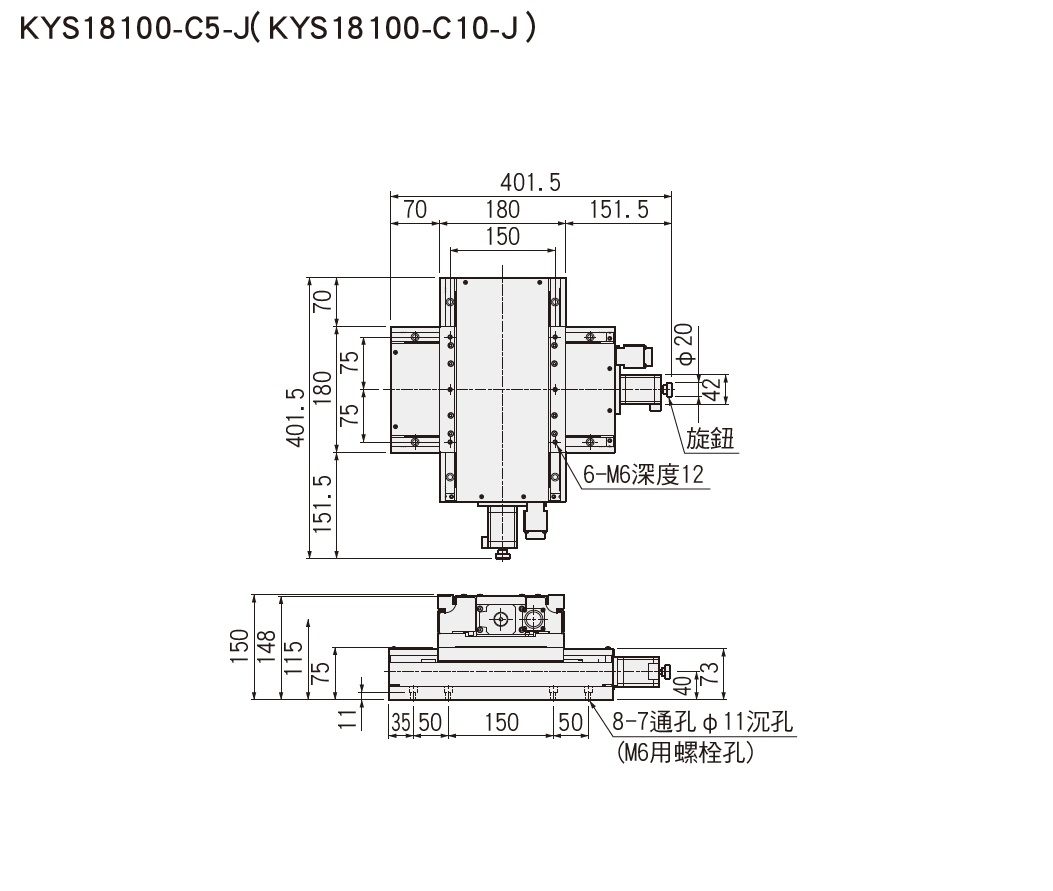

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹KYS (遮蓋型)系列 KYS18100-C5-J (KYS18100-C10-J))





型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
[kgf]

馬達選項

附屬電纜線選項

KYS18200-C10-J

±1μm

180x180

200

20

標準

  無電纜線 (標準)

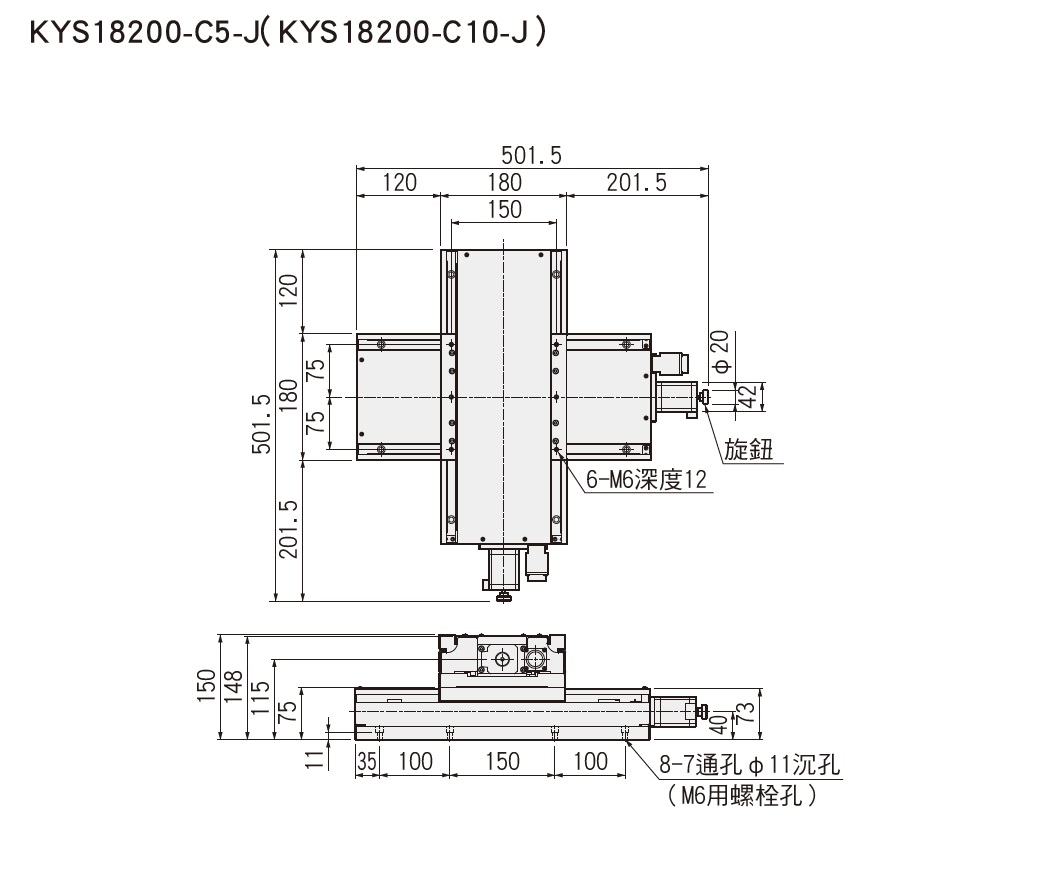

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹KYS (遮蓋型)系列 KYS18200-C5-J (KYS18200-C10-J))







型號

反覆定位精度
[μm]

滑檯面尺寸
[mm]

移動量
[mm]

耐荷重
[kgf]

馬達選項

附屬電纜線選項

KYS18300-C10-J

±1μm

180x180

300

19

標準

  無電纜線 (標準)

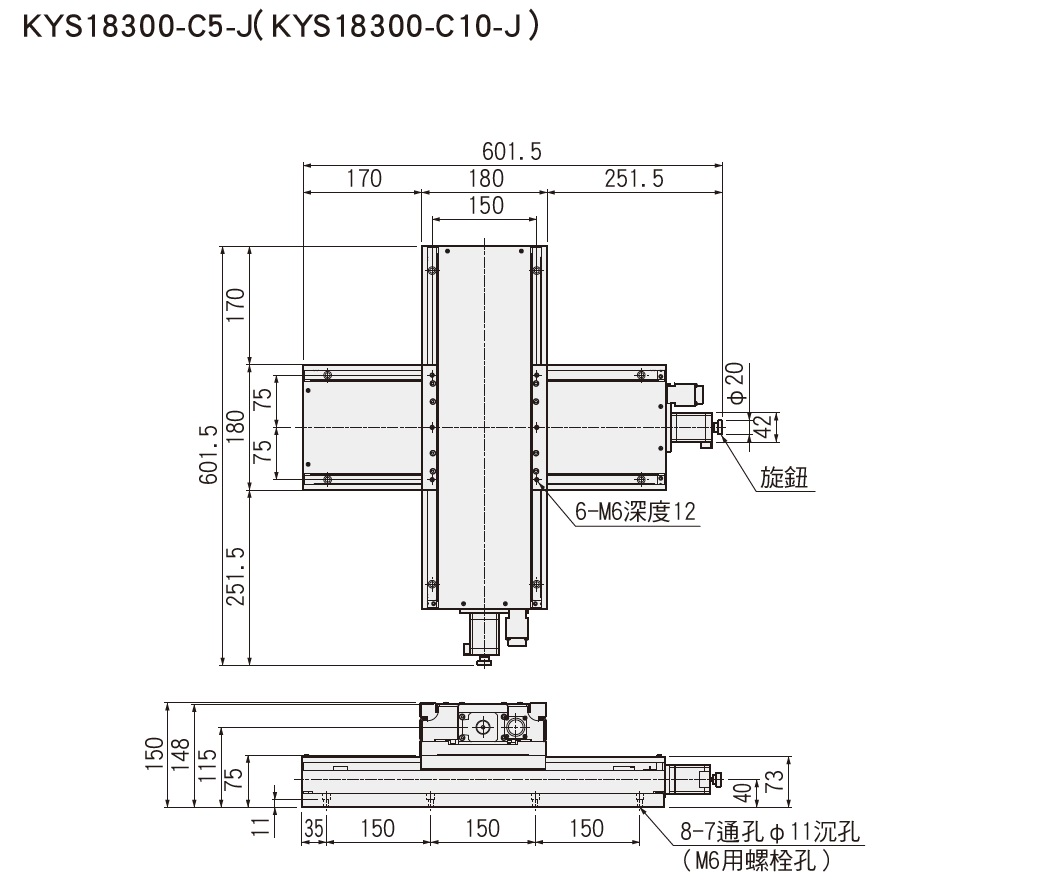

SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動XY軸 _ 產品介紹KYS (遮蓋型)系列 KYS18300-C5-J (KYS18300-C10-J))
