| 配置 | ||||||||

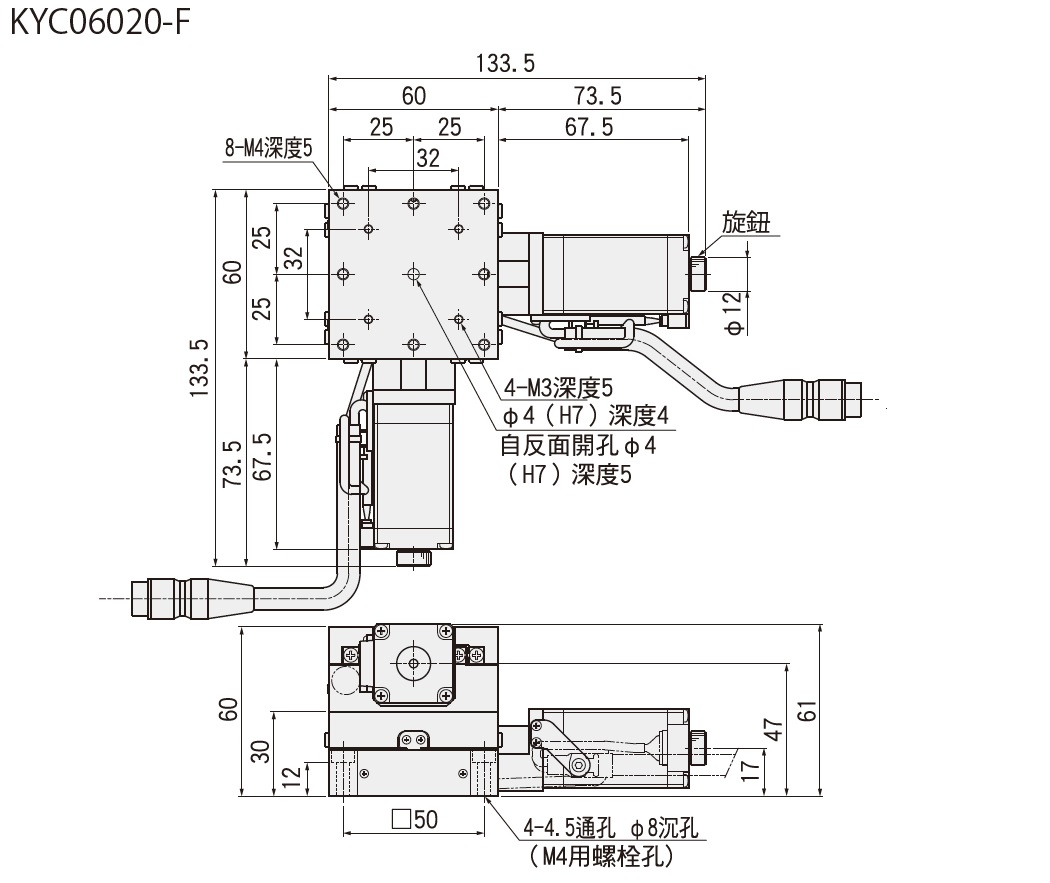

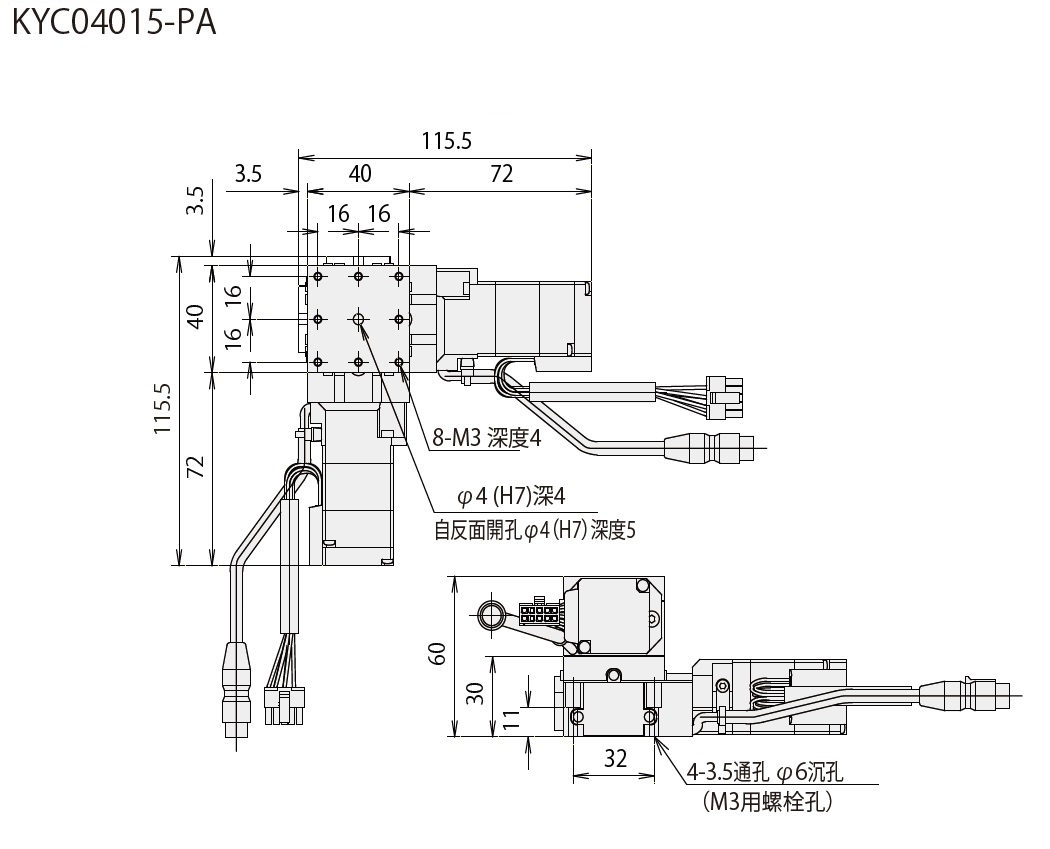

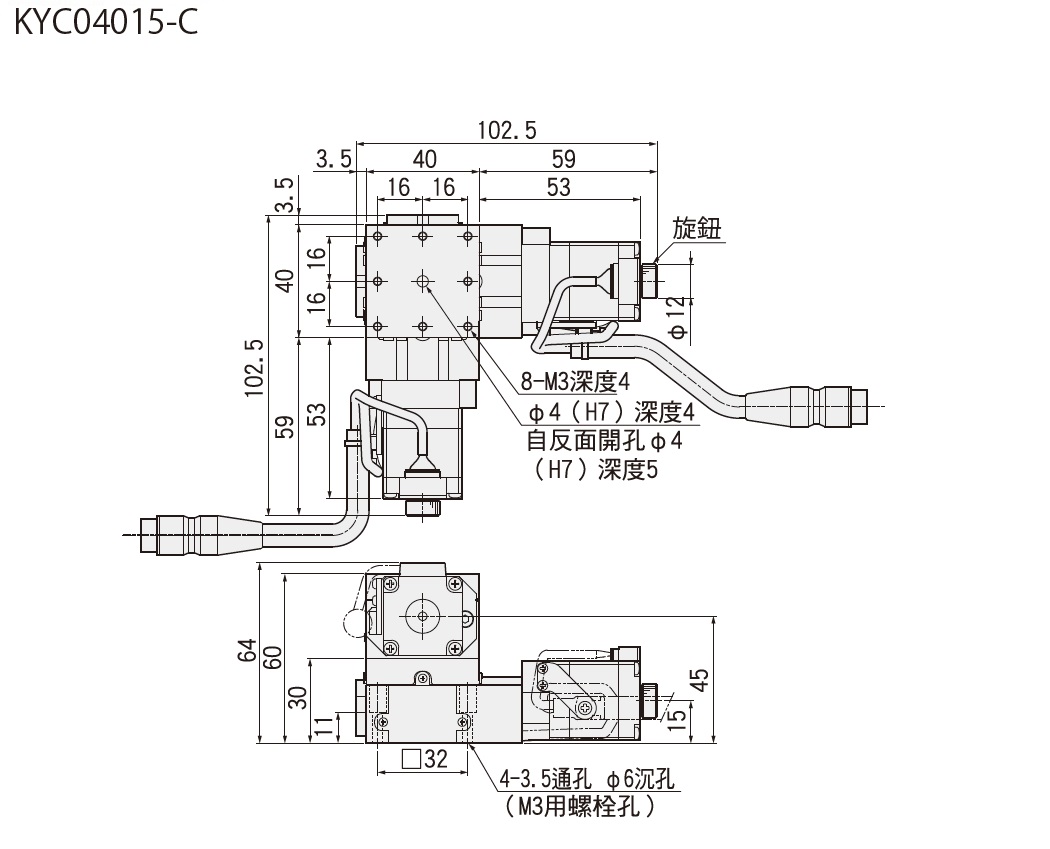

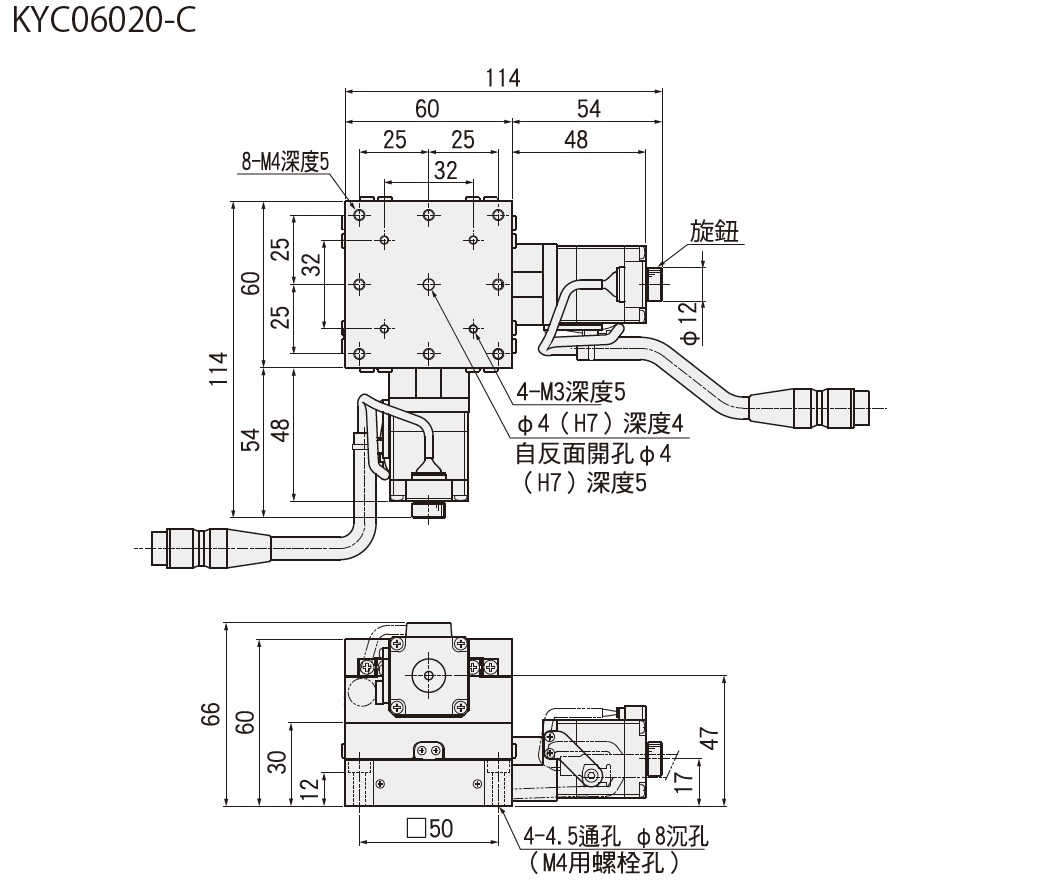

| 款型 | KYC04015-C | KYC04015-PA | KYC06020-C | KYC06020-F | KYC06020-G | KYC06020-PA | ||
| 機 械 規 格 |
移動量 | 15mm | 20mm | |||||
| 滑台面尺寸 | 40Ｘ40mm | 60Ｘ60mm | ||||||
| 進給(滾珠絲桿) | φ6導程1 | φ8導程1 | ||||||
| 導軌 | 交叉滾子導軌 | |||||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | |||||||
| 自重 | 0.63kg | 0.73kg | 0.90kg | 1.10kg | 0.90kg | 1.00kg | ||
| 精 度 規 格 |
分辨率(脈衝) | Full/Half | 2μm/1μm | 1μm (1000P/R設定時) |
2μm/1μm | 1μm/0.5μm | 1μm (1000P/R設定時) |
|
| 微步進 | 0.1μm (1/20分割時) |
- | 0.1μm (1/20分割時) |
0.05μm (1/20分割時) |
- | |||
| MAX速度 | 10mm/sec | 20mm/sec | ||||||
| 耐荷重 | 4.5kgf 【44.1N】 | |||||||
| 運動直交度 | 7.5μm以内/全行程 | 10μm以内/全行程 | ||||||
| 感 應 器 |
仰俯/橫擺 | 25"以內／20"以內 | 20"以內／15"以內 | |||||
| 極限感應器 | 有 | |||||||
| 原點感應器 | 有 | |||||||
| 狹縫原點感應器 | － | |||||||
| 附屬螺絲(六角帶孔螺釘) | M3－16 4個 | M4－16 4個 | ||||||
| 單軸精度規格 | 單方向定位精度 | 10μm以内 | 5μm以内 | |||||
| 反覆定位精度 | ±0.2μm以內 | ±0.3μm以內 | ||||||
| 空轉 | 1μm以内 | |||||||
| 背隙 | 0.5μm以内 | |||||||
| 真直度 | 3μm以内 | |||||||
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 穩定、耐用、次微米 – 駿河精機自動滑台
➤ 模組派與組裝派大車拚，通通看過來！
➤ 步進馬達也可以進行閉回路控制嗎？
| 型號 | 反覆定位精度 [μm] |
滑檯面 尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |
| KYC04015-C | ±0.2μm | 40x40 | 15 | 4.5 | 標準 | 無電纜 (標準) |
| 型號 | 反覆定位精度 [μm] |
滑檯面 尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |
| KYC06020-C | ±0.3μm | 60x60 | 20 | 4.5 | 標準 | 無電纜 (標準) |
