| 配置 | ||||

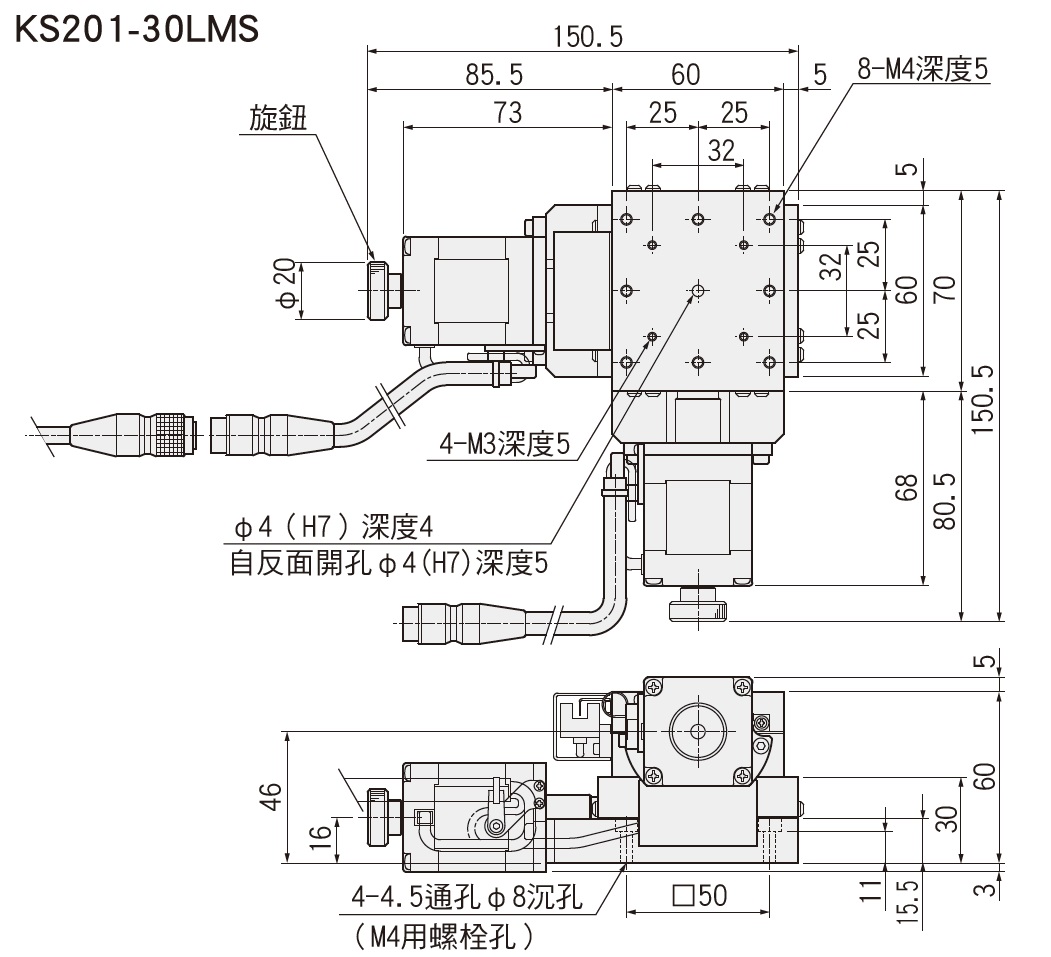

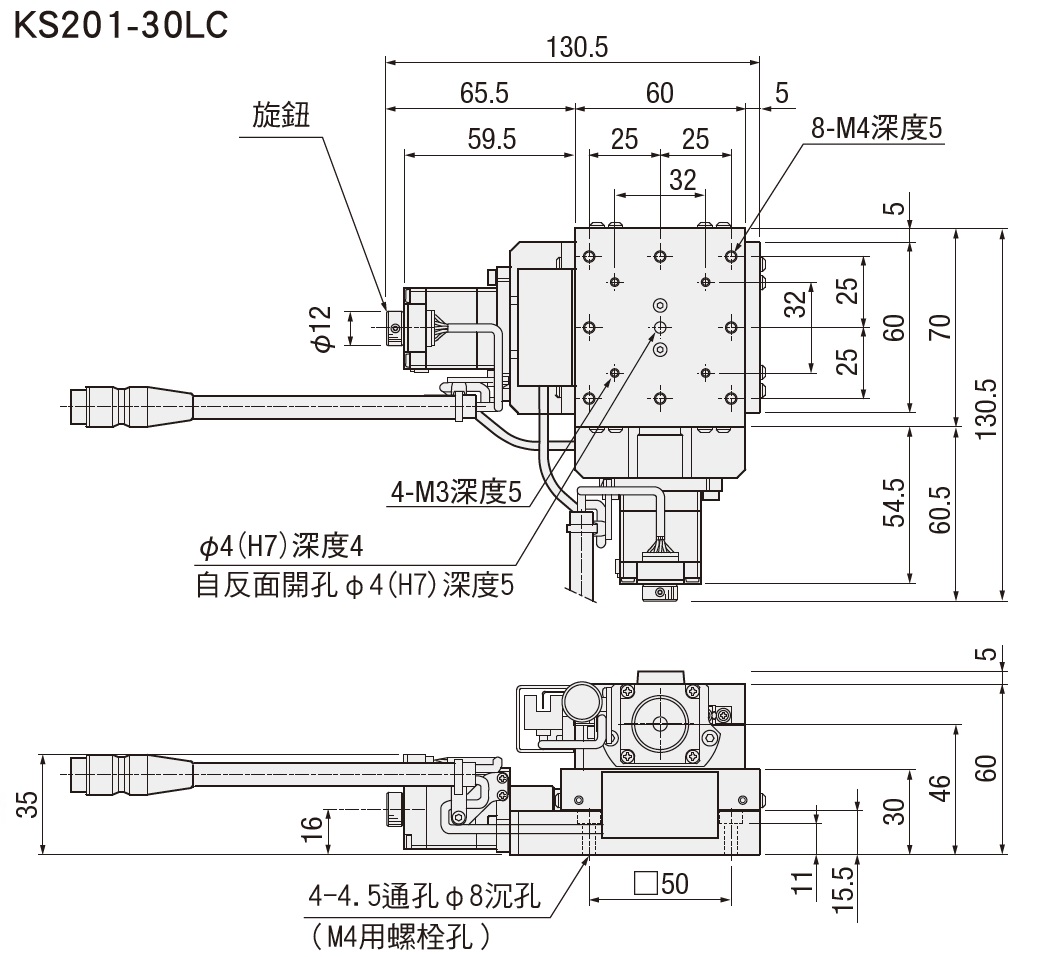

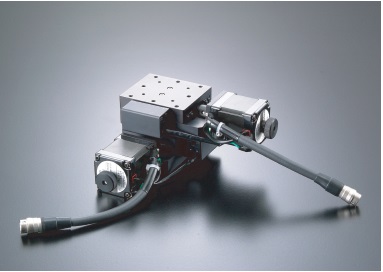

| 款型 | KS201-30LC-5 | KS201-30LMS-5 | ||
| (左右相反) | KS201-30RC-5 | KS201-30RMS-5 | ||
| 機 械 規 格 |
移動量 | 30mm | ||
| 滑台面尺寸 | 60Ｘ70mm | |||
| 進給 | 滾珠絲桿φ8導程1 | |||
| 導軌 | 交叉滾子導軌 | |||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | |||
| 自重 | 1.12kg | 1.5kg | ||
| 精 度 規 格 |
分辨率(脈衝) | Full/Half | 2μm/1μm | 1μm/0.5μm |
| 微步進 | － | 0.5μm(1/20分割時) | ||
| MAX速度 | 20mm/sec | 10mm/sec | ||
| 耐荷重 | 4.5kgf 【44.1N】 | |||
| 運動直交度 | 15μm以内/全行程 | |||
| 仰俯/橫擺 | 25"以內／20"以內 | |||
| 感 應 器 |
極限感應器 | 有 | ||
| 原點感應器 | 有 | |||
| 狹縫原點感應器 | － | |||
| 附屬螺絲(六角帶孔螺釘) | M4－16 4個 | |||
| 單軸精度規格 | 單方向定位精度 | 5μm以内 | ||
| 反復定位精度 | ±0.3μm以內 | |||
| 空轉 | 1μm以内 | |||
| 背隙 | 0.5μm以内 | |||
| 真直度 | 3μm以内 | |||
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 穩定、耐用、次微米 – 駿河精機自動滑台
➤ 模組派與組裝派大車拚，通通看過來！
➤ 步進馬達也可以進行閉回路控制嗎？
| 型號 | 反覆定位精度 [μm] |
滑檯面 尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |
| KS201-30LC | ±0.3μm | 60x70 | 30 | 4.5 | 標準 | 2米 |
