駿河精機
SURUGA SEIKI
KZS (遮蓋型) 自動直動Z軸

KZS (遮蓋型) 系列

.滑動軌道構造
.馬達可選擇搭配
.最長行程可達300mm
.內置原點及左右限位感應器
.有遮蓋型式

數量:
加入詢價

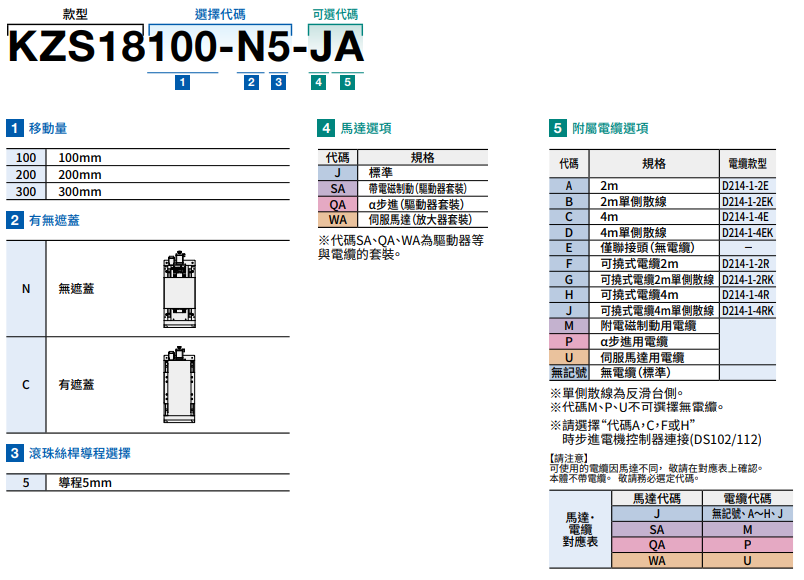

配置
款型 無遮蓋 KZS18100-N5-J KZS18200-N5-J KZS18300-N5-J
有遮蓋 KZS18100-C5-J KZS18200-C5-J KZS18300-C5-J



移動量 100mm 200mm 300mm
滑台面尺寸 180X180mm
進給(滾珠絲桿) φ15導程5
導軌 滑動導軌
主材質-表面處理 鋁-黑耐酸鋁處理
自重 無遮盍 13.9kg 15.06kg 16.3kg
有遮蓋 13.7kg 14.95 kg 16.28kg



分辨率(脈衝) Full/Half 10μm/5μm
微步進 0.5μm (1/20分割時)
MAX速度 30mm/sec
耐荷重(励磁時) 10kgf 【98N】
垂直度 50μm以内/行程 100μm以内/行程 150μm以内/行程
感應器 極限感應器
原點感應器
狹縫原點感應器
附屬螺絲(六角帶孔螺釘) M6-25 4個






單方向定位精度 15μm以内 20μm以内 30μm以内
反復定位精度 ±1μm以内
背隙 2μm以内
仰俯/橫擺 30"以内/20"以内 50"以内/20"以内 60"以内/30"以内



延伸閱讀

精度從1nm到μm,壓電滑台、自動滑台皆可提案!
完全守備!廣億科技模組滑台滿足全精度範圍!
新品上市!絕對式控制次微米滑台,搶佔高精度領域
穩定、耐用、次微米 – 駿河精機自動滑台
模組派與組裝派大車拚,通通看過來!
步進馬達也可以進行閉回路控制嗎?



型號 反覆定位精度
[μm]
滑檯面
尺寸 [mm]
移動量
[mm]
耐荷重
[kgf]
有無遮蓋 馬達選項 附屬電纜線選項
KZS18100-C5-J ±1μm 180 x 180 100 10 有遮蓋 標準 無電纜 (標準)
SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動Z軸 _ 產品介紹KZS (遮蓋型)系列 KZS18100-C5-F 平面尺寸圖
型號 反覆定位精度
[μm]
滑檯面
尺寸 [mm]
移動量
[mm]
耐荷重
[kgf]
有無遮蓋 馬達選項 附屬電纜線選項
KZS18200-C5-J ±1μm 180 x 180 200 10 有遮蓋 標準 無電纜 (標準)


SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動Z軸 _ 產品介紹KZS (遮蓋型)系列 KZS18200-C5-J 平面尺寸圖





型號 反覆定位精度
[μm]
滑檯面
尺寸 [mm]
移動量
[mm]
耐荷重
[kgf]
有無遮蓋 馬達選項 附屬電纜線選項
KZS18300-C5-J ±1μm 180 x 180 300 10 有遮蓋 標準 無電纜 (標準)
SURUGA SEIKI 駿河精機 _ 自動直動滑台 _ 自動直動Z軸 _ 產品介紹KZS (遮蓋型)系列 KZS18300-C5-J 平面尺寸圖
