駿河精機
SURUGA SEIKI

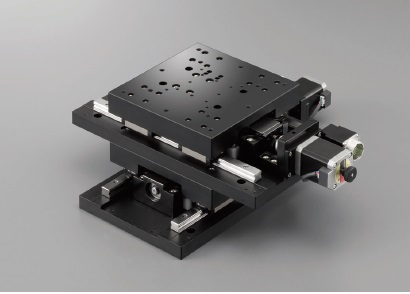

KYS (無遮蓋型) 自動直動XY軸
KYS (無遮蓋型) 系列
．滑動軌道構造
．馬達可選擇搭配
．最長行程可達300mm
．內置原點及左右限位感應器
．無遮蓋型式
| 配置 | ||||||||
| 款型 | 無遮蓋 | KYS18100-N5-J | KYS18100-N10-J | KYS18200-N5-J | KYS18200-N10-J | KYS18300-N5-J | KYS18300-N10-J | |
| 有遮蓋 | KYS18100-C5-J | KYS18100-C10-J | KYS18200-C5-J | KYS18200-C10-J | KYS18300-C5-J | KYS18300-C10-J | ||
| 機 械 規 格 |
移動量 | 100mm | 200mm | 300mm | ||||
| 滑台面尺寸 | 180Ｘ180mm | |||||||
| 進給（滾珠絲桿） | φ15導程5 | φ15導程10 | φ15導程5 | φ15導程10 | φ15導程5 | φ15導程10 | ||
| 導軌 | 滑動導軌 | |||||||
| 主材質－表面處理 | 鋁－黑耐酸鋁處理 | |||||||
| 自重 | 無遮蓋 | 16.64kg | 18.96kg | 21.44kg | ||||
| 有遮蓋 | 16.24kg | 18.74kg | 21.4kg | |||||
| 精 度 規 格 |
分辨率 (脈衝) |
Full/Half | 導程5：10μm/5μm 導程10：20μm/10μm | |||||
| 微步進 | 導程5：0.5μm(1/20分割時) 導程10：1μm(1/20分割時) | |||||||
| MAX速度 | 導程5 | 30mm/sec | ||||||
| 導程10 | 50mm/sec | |||||||
| 耐荷重 | 21kgf 【205.8N】 | 20kgf 【196N】 | 19kgf 【186.2N】 | |||||
| 運動直交度 | 50μm以內/全行程 | 100μm以內/全行程 | 150μm以內/全行程 | |||||
| 感 應 器 |
極限感應器 | 有 | ||||||
| 原點感應器 | 有 | |||||||
| 狹縫原點感應器 | 有 | |||||||
| 附屬螺絲(六角帶孔螺釘) | M6－20 8個 | |||||||
| 單軸經度規格 | 單方向定位精度 | 15μm以内 | 20μm以内 | 30μm以内 | ||||
| 反復定位精度 | ±1μm以內 | |||||||
| 背隙 | 2μm以内 | |||||||
| 仰府/橫擺 | 30"以內／20"以內 | 50"以內／20"以內 | 60"以內／30"以內 | |||||
延伸閱讀
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 穩定、耐用、次微米 – 駿河精機自動滑台
➤ 模組派與組裝派大車拚，通通看過來！
➤ 步進馬達也可以進行閉回路控制嗎？
| 型號 | 反覆定位精度 [μm] |
滑檯面 尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |

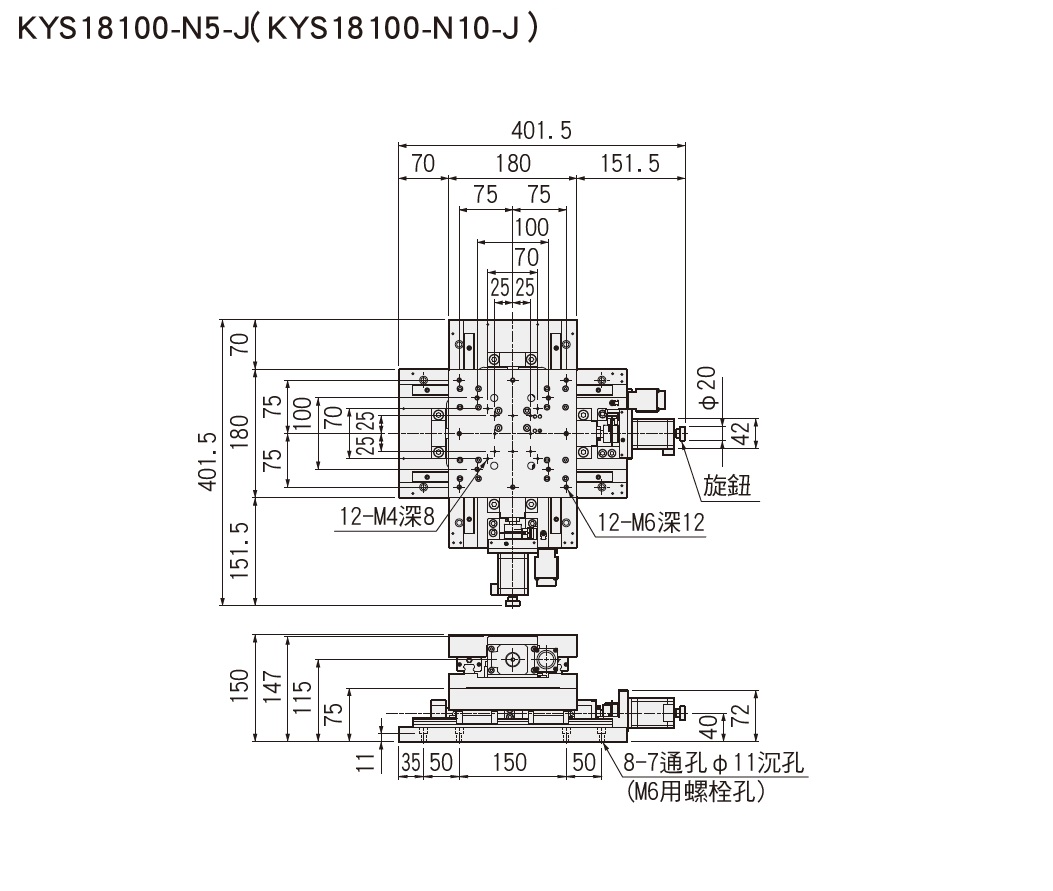

| KYS18100-N10-J | ±1μm | 180x180 | 100 | 21 | 標準 | 無電纜線 (標準) |
| 型號 | 反覆定位精度 [μm] |
滑檯面 尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |

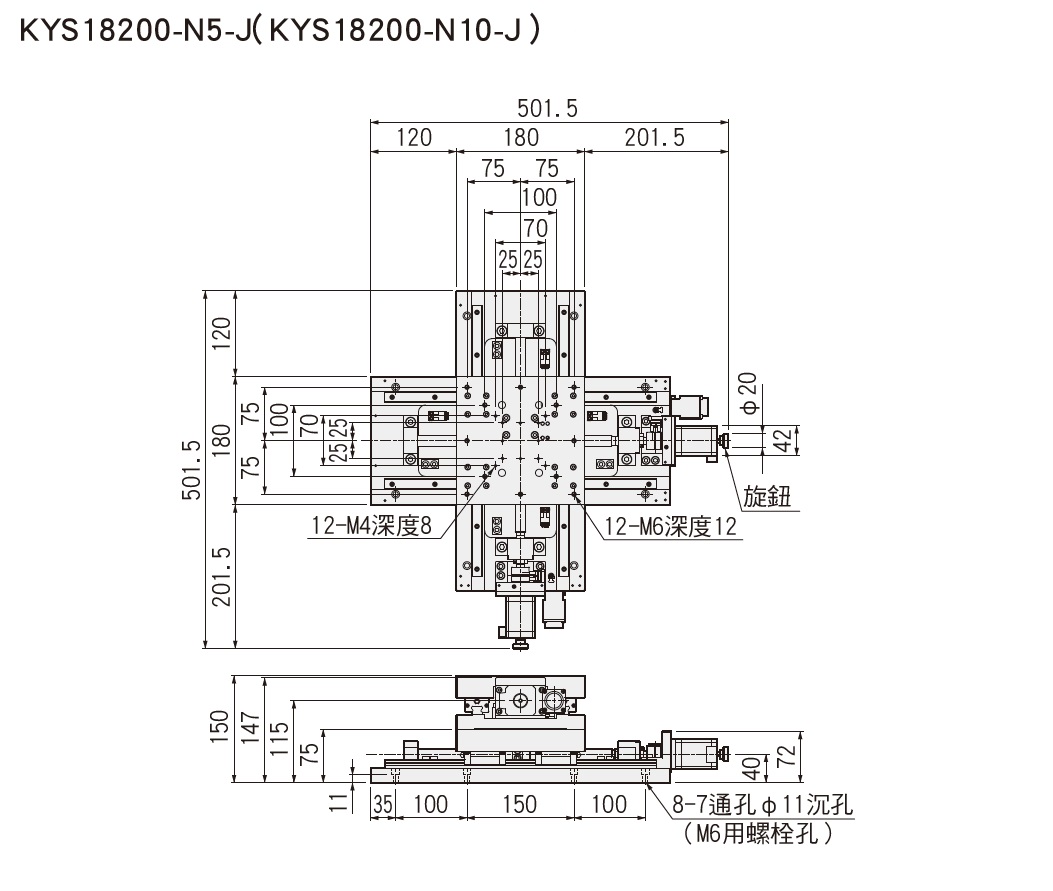

| KYS18200-N10-J | ±1μm | 180x180 | 200 | 20 | 標準 | 無電纜線 (標準) |
| 型號 | 反覆定位精度 [μm] |
滑檯面 尺寸 [mm] |
移動量 [mm] |
耐荷重 [kgf] |
馬達選項 | 附屬電纜線選項 |

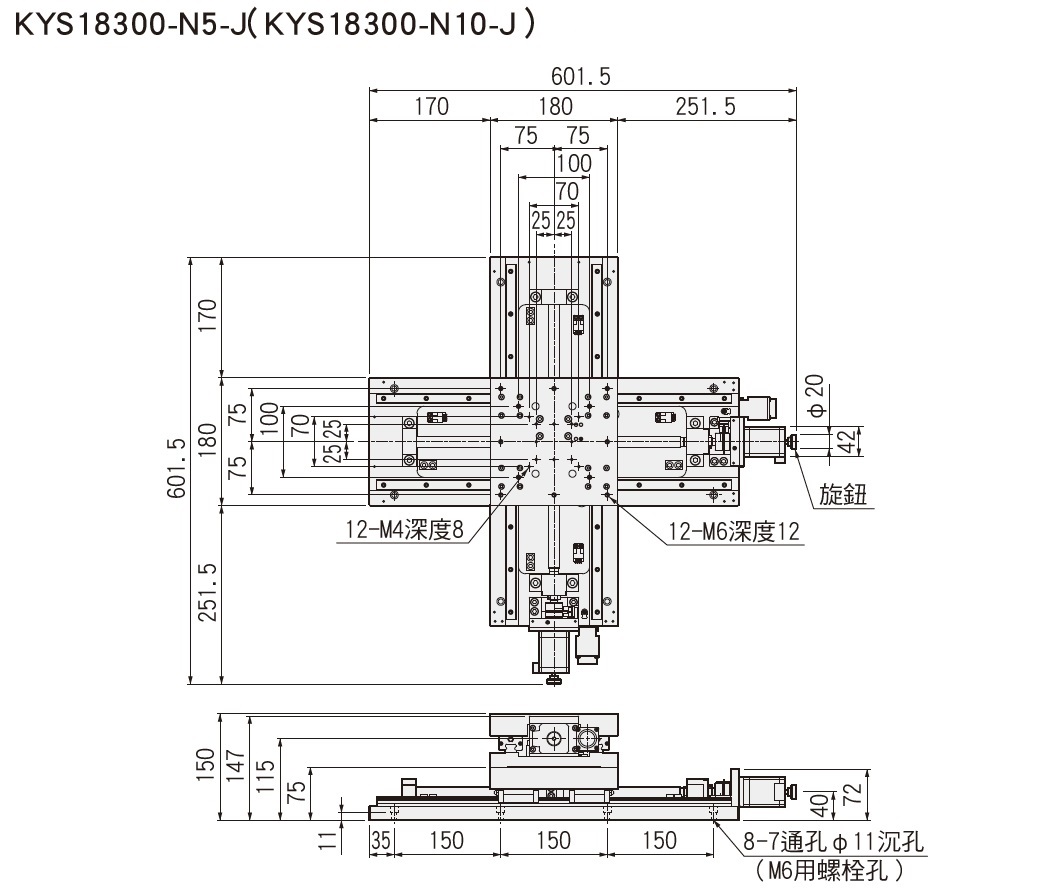

| KYS18300-N10-J | ±1μm | 180x180 | 300 | 19 | 標準 | 無電纜線 (標準) |
