NSK 滾珠螺桿 小型化 FA

小型化 FA 系列

多種類的產品可對應廣泛為產業的需求,可實現改善工作環境,省空間的裝置設計。

數量:
加入詢價

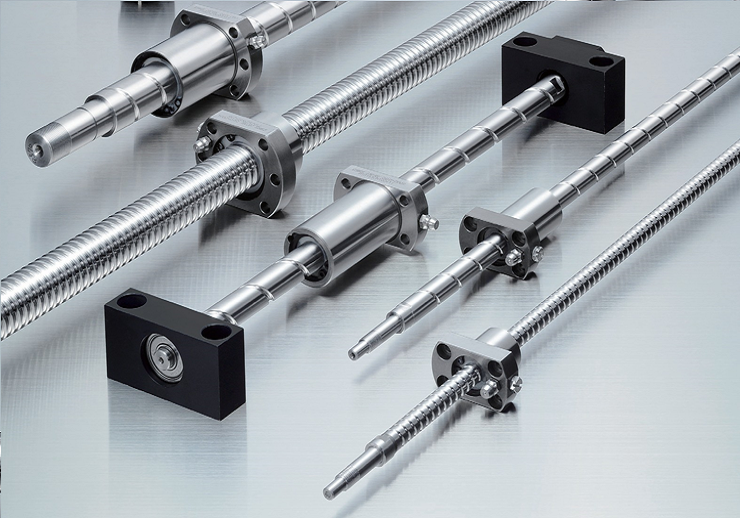

小型化FA系列有著各種豐富的尺寸,除了一般用的PSS型,還有高精度、適用潔淨無塵的USS型,對於搬送用的則準備有FSS型,可以快速的對應客戶的需求。



  • 短交期

將滾珠螺桿、支撐座設定為「再庫對象品」。



  • 小型化

  螺帽外徑的小型化(最大可減少30%)以及專用支撐座的多樣化設計,可以節省裝置之設計空間。

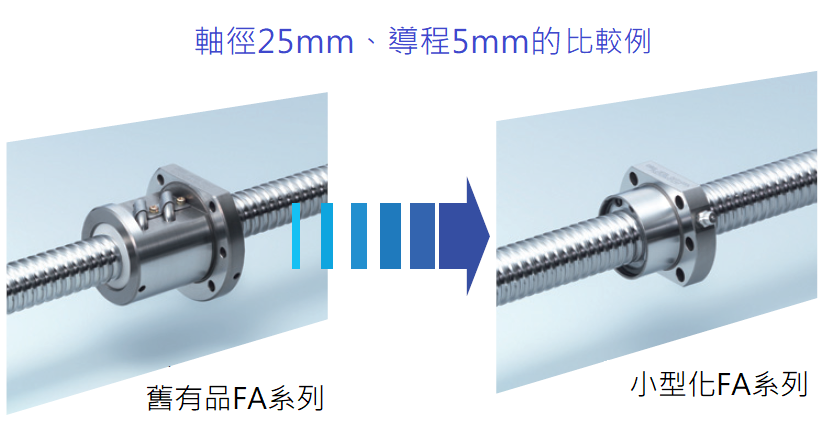

  NSK FA系列 軸徑25mm、導程5mm比較例

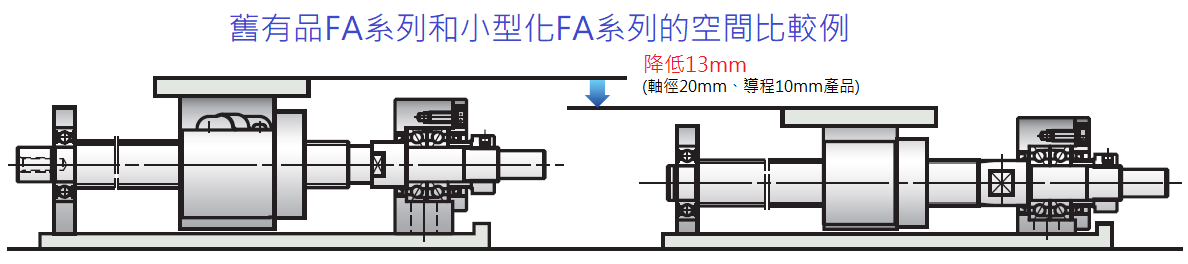

NSK FA系列 舊有品FA系列和小型化FA系列的空間比較例



  • 高速.靜音

  採用端循環塊循環方式,實現最高轉數5000min-1,比以往的循環方式噪音減半(降低6dB),震動也減少了。

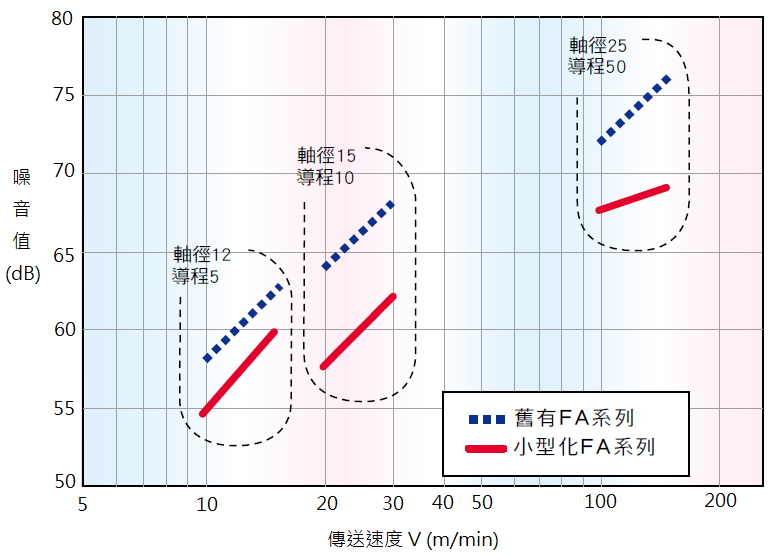

NSK FA系列 高速、靜音



  • 貯存式密封墊

軸徑Ø10~25mm採用沿著軸方向旋轉的小巧薄形密封墊,用來防止潤滑油指的飛濺,實現潔淨的環境

*軸徑Ø6、8mm則沒有安裝密封墊。



  • 潤滑油脂油嘴

軸徑Ø10~25mm之潤滑油脂油嘴(M5x0.8)為標準裝備,設定有兩個供油孔,與集中配管之連接也很容易。





螺桿軸徑、導程、公稱行程表

一般用 PSS型

軸徑 導程 公稱行程 (mm)
(mm) (mm) 50 100 150 200 300 400 500 600 700 800 1000 1200 1600 2000
6 8
12
8 10
15
10 5
10
12 5
10
20
30
15 5
10
20
30
20 5
10
20
30
40
60
25 5
10
20
25
30
50





無塵室用 USS型

軸徑 導程 公稱行程 (mm)
(mm) (mm) 100 200 400 500 600
10 5
12
15





搬送用 FSS型

軸徑 導程 公稱行程 (mm)
(mm) (mm) 250 350 400 450 750 800 850 1250 1300
12 10
15 10
20
20 10
20
25 10
20
25
