EAC 電動模組產品

EAC 系列

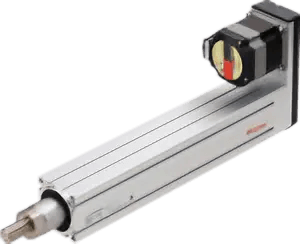

EAC系列為搭載αSTEP AR/AZ標準馬達 的電動缸。
採用本公司獨創的閉回路控制系統。
保留了步進馬達原有的操作簡易性,可連續驅動、提升了響應性、穩定性的組合產品。

數量:
加入詢價





產品特徵  系統構成



產品特徵

保養人員電控人員

採購人員機構設計





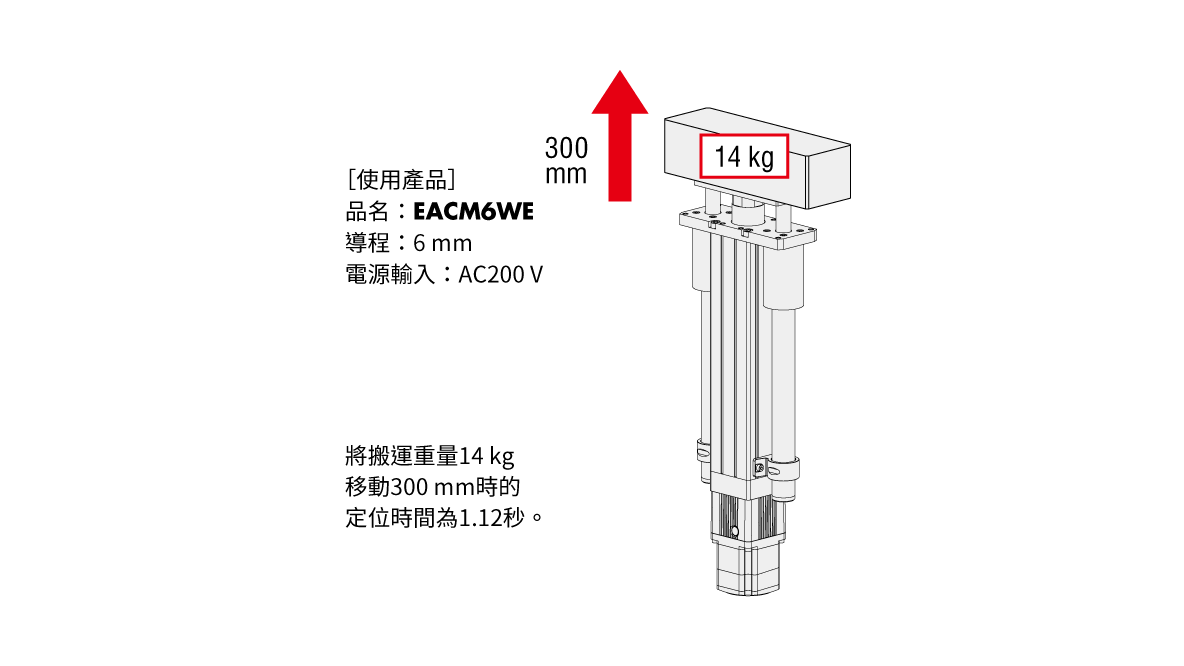

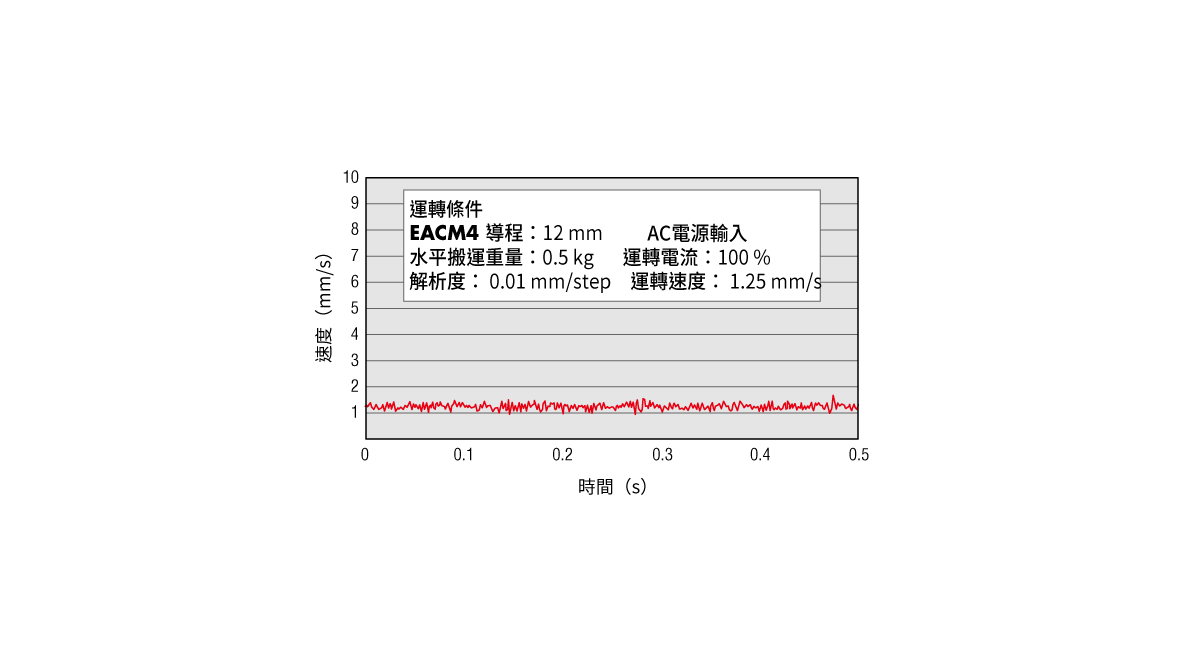

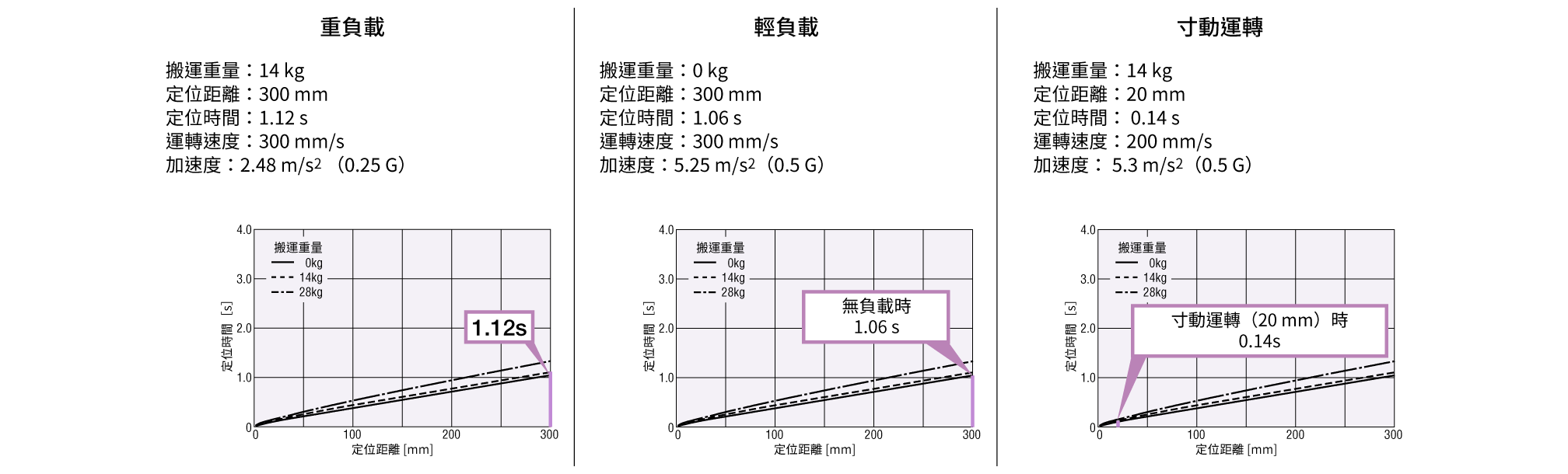

█ 豐富的產品陣容

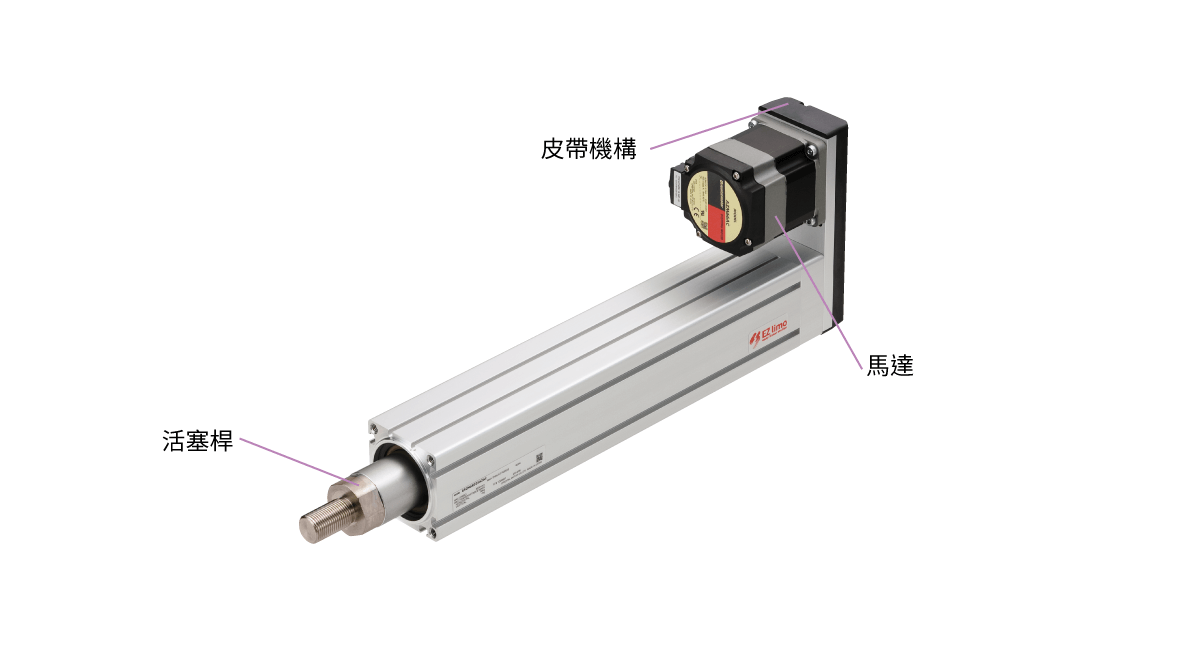

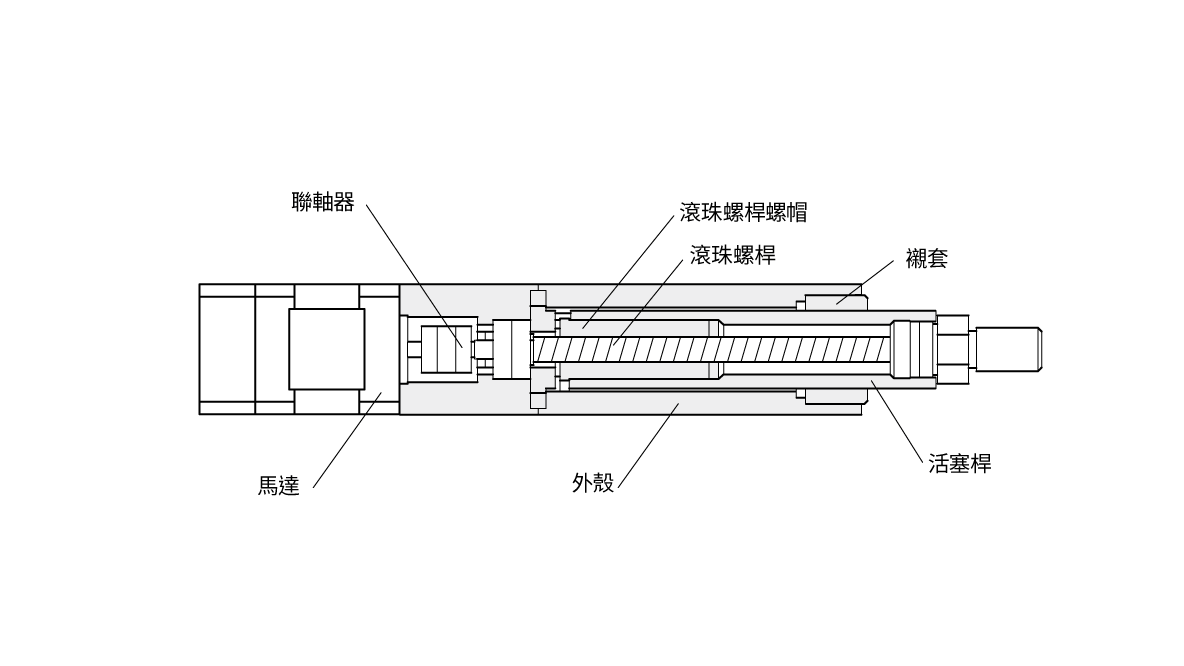

 ●馬達安裝方向                                                  ●電動缸外型

東方馬達 Oriental motor EAC 電動模組產品 馬達安裝方向

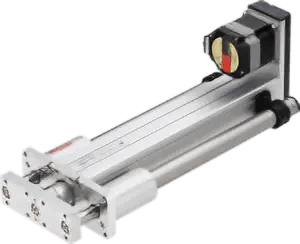

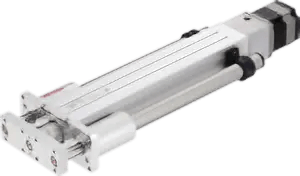

東方馬達 Oriental motor EAC 電動模組產品 外型

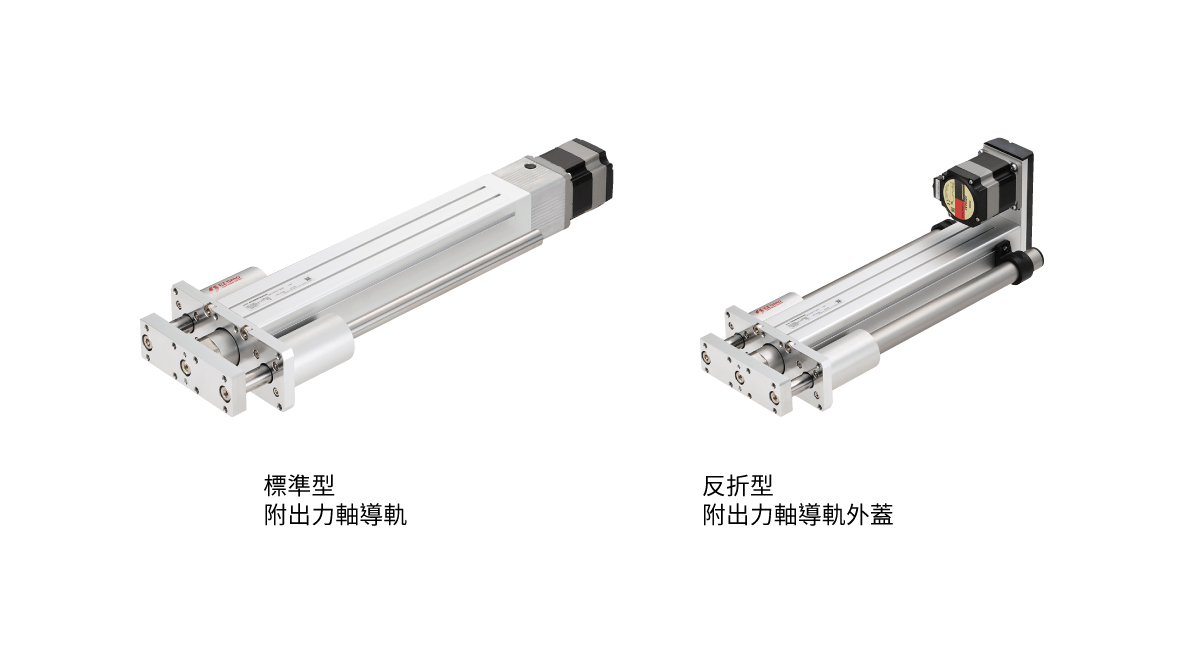

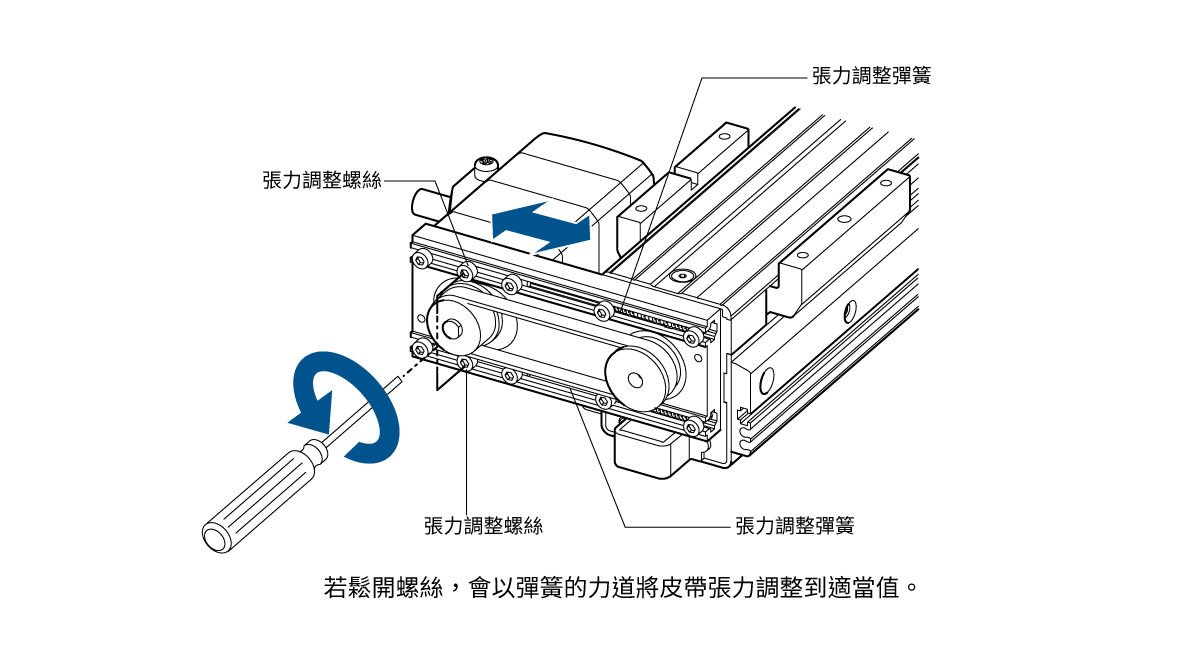

根據安裝空間大小,可選擇標準型或反折型,提高安裝的自由度。

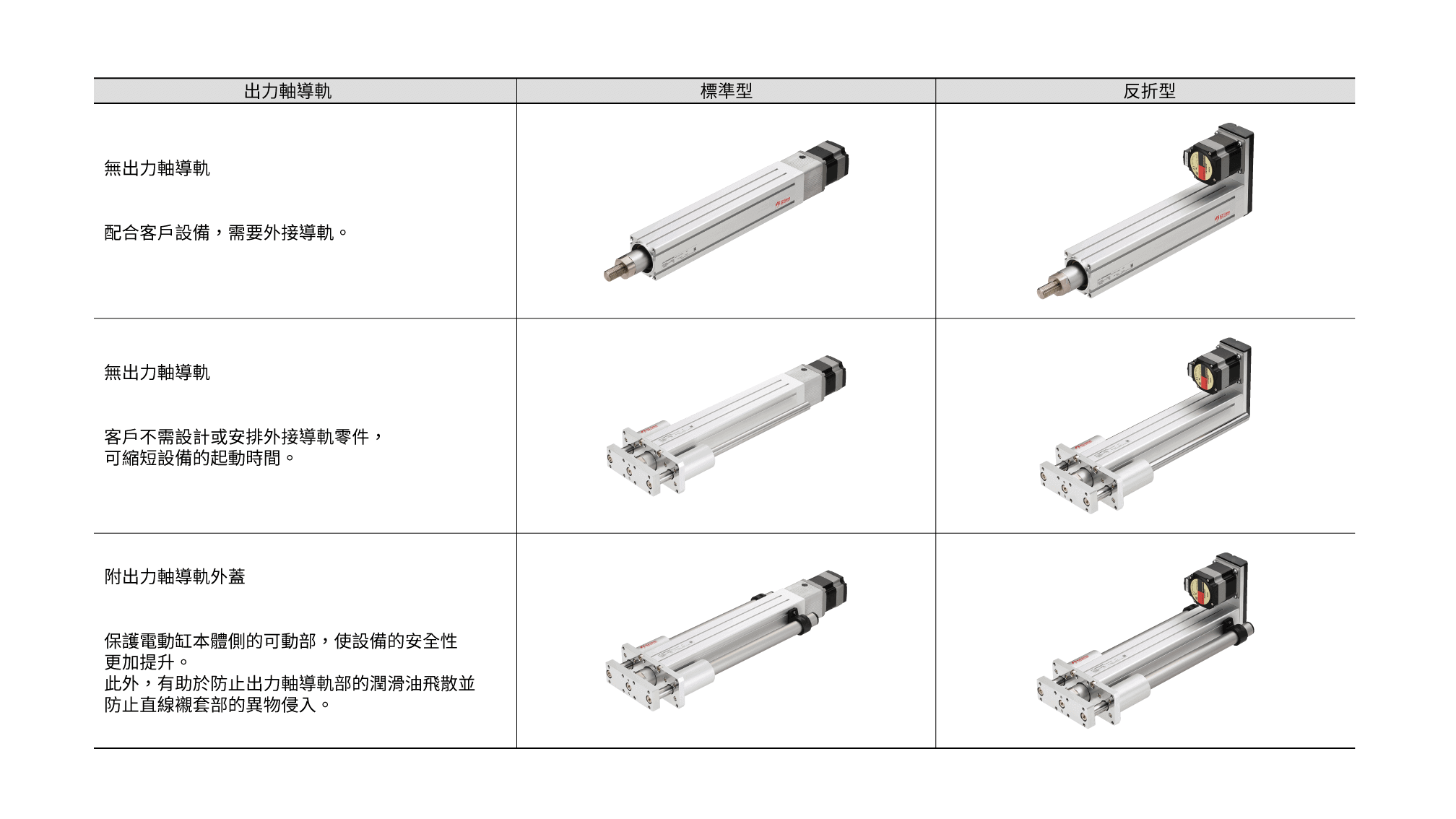

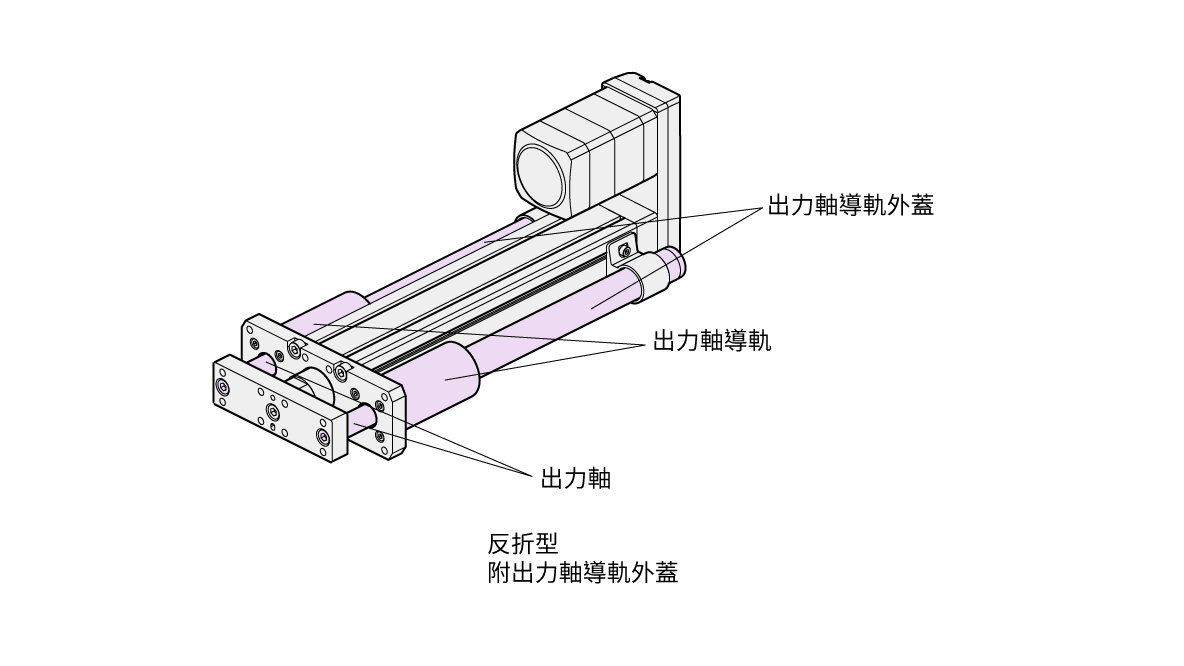

另備有出力軸導軌(不須設計或安排導軌零件)、出力軸導軌外蓋(有助於防止出力軸導軌部的潤滑油飛散)供您選購。

 搭載馬達

 步進馬達組合 αSTEP AR 系列 / AZ 系列

 馬達安裝方向

 標準型 / 反折型 (左反折/右反折)

 電動缸外型

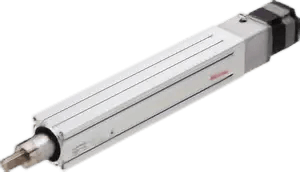

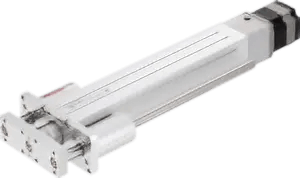

 標準 / 附出力軸導軌 / 附外蓋

 附加機能

 電磁剎車 /

 控制方法的種類

 內藏定位功能型 (FLEX) / 脈波列輸入型

 電源電壓種類

 AC 電源輸入 / DC 電源輸入





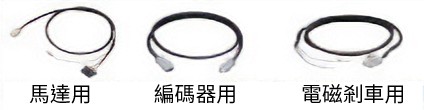

系統構成

█ 搭載AR/AZ系列 內藏定位功能型 附電磁剎車機種時(合併記載AC電源輸入、DC電源輸入。照片為AC電源輸入用。)

此為使用I/O控制或RS-485通訊的構成範例。

東方馬達 Oriental motor EAC 電動模組產品 搭載AR/AZ系列 內藏定位功能型 附電磁剎車機種時



█ 搭載AR/AZ系列 脈波列輸入型 附電磁剎車時(合併記載AC電源輸入、DC電源輸入。照片為AC電源輸入用。)

以下為使用控制器EMP400系列的單軸系統構成範例。

東方馬達 Oriental motor EAC 電動模組產品 搭載AR/AZ系列 脈波列輸入型 附電磁剎車時



●內藏定位機種

機種



導軌



寬×高
[mm]

型號



最大可搬重量
[kg]
推力
[N]
行程
[mm]
電源電壓
[V]
標準型 28×28 EAC2 水平15/垂直5 ~50 50~150
(50mm單位)
DC24
28×86 EAC2W 水平15/垂直4.5
42×42 EAC4 水平30/垂直14 ~140 50~300
(50mm單位)
單相100-120
單相200-240
DC24/48
42×114 EAC4W 水平30/垂直13
60×60 EAC6 水平60/垂直30 ~400
60×156 EAC6W 水平60/垂直28
反折型 42×42 EAC4R 水平30/垂直12.5 ~125
42×114 EAC4RW  水平30/垂直11.5
60×60 EAC6R 水平60/垂直30 ~360
60×156 EAC6RW 水平60/垂直28



●脈波列機種

機種



導軌



寬×高
[mm]

型號



最大可搬重量
[kg]
推力
[N]
行程
[mm]
電源電壓
[V]
標準型 28×28 EAC2 水平15/垂直5 ~50 50~150
(50mm單位)
DC24
28×86 EAC2W 水平15/垂直4.5
42×42 EAC4 水平30/垂直14 ~140 50~300
(50mm單位)
單相100-120
單相200-240
DC24
42×114 EAC4W 水平30/垂直13
60×60 EAC6 水平60/垂直30 ~400
60×156 EAC6W 水平60/垂直28
反折型 42×42 EAC4R 水平30/垂直12.5 ~125
42×114 EAC4RW  水平30/垂直11.5
60×60 EAC6R 水平60/垂直30 ~360
60×156 EAC6RW 水平60/垂直28
