THK PRECISION
高剛性・超精密加工機用壓電滑台
PU 系列

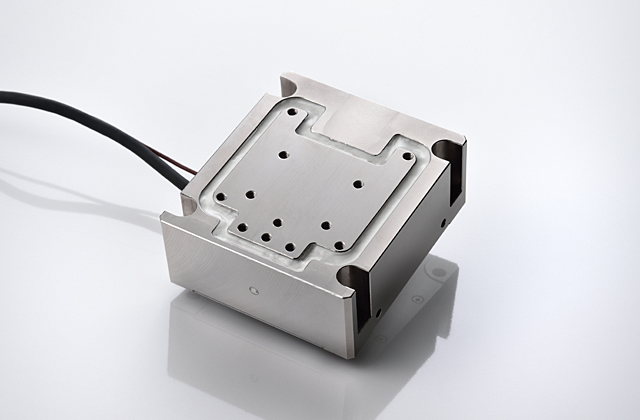

A stage for ultraprecision processing machinery
．實現奈米/微米等級超精密加工
．可客製化
單軸型式
適用於精密切削，可實現奈米/微米加工的等級。
可高速、高精度地控制刀具的切削深度與工件的位置。
可高速、高精度地控制刀具的切削深度與工件的位置。
防塵、防水措施
- 採密閉結構，能有效防止加工液和霧氣的侵入問題，並阻止細小切屑的進入。
堅固的主體
- 主體材料採用鋼材，確保加工過程中的穩定性。
- 機身結構堅固，能有效抵抗振動和切削負荷，不影響加工精度。
產品應用實例
- 鑽石切削進給。
- 微細切削、研磨加工。
- 高速刀具控制。
- 工件位置定位。
- 精密模具加工。
- 高負載重物的精密定位。
延伸閱讀
➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 模組派與組裝派大車拚，通通看過來！
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 遍尋不著合適的壓電滑台產品嗎？可與我們聊聊客製化設計！
➤ 「1奈米高解析度」、「可客製化」的壓電滑台
➤ LoadCell新選擇-微小力應力感測器
➤ 全方位精密滑台提案，設計需求一次滿足！
|
型號
|
軸向
|
行程 |
解析度 |
反覆定位精度 |
共振周波數[Hz] |
載重 [N] |
|
PU1H70F-012U |
X |
12 |
1 |
±1 |
4300 |
50 |
|
PU1H80F-030U |
X |
30 |
1 |
±1 |
2200 |
50 |
|
PU1H150F-060U |
X |
60 |
2 |
±2 |
650 |
50 |
|
PU1L70F-080U |
X |
80 |
2 |
±2 |
1000 |
50 |
|
PU2H70F-030U |
XY |
30 |
1 |
±1 |
1800 |
50 |
|
PU2H90F-030U |
XY |
30 |
1 |
±1 |
890 |
30 |
如需產品圖檔，請洽廣億科技服務人員，謝謝！
