THK PRECISION
簡易致動器壓電滑台

PE 系列

Simple actuator
．可客製化

數量：

加入詢價

產品介紹平面尺寸圖產品規格表 / 圖檔下載

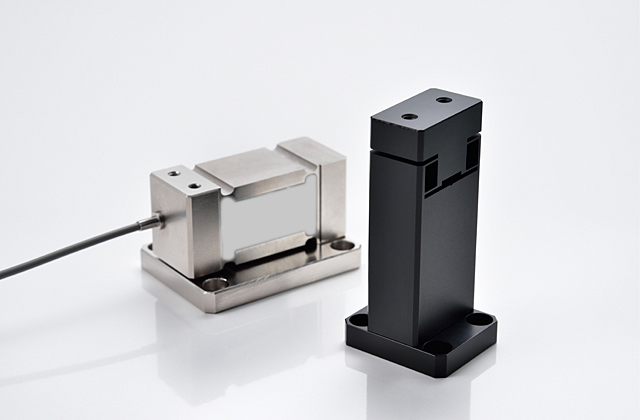

簡易致動器

為了方便使用壓電元件作為致動器，將其整合進模組中。
由於配有螺紋孔，方便固定和拆卸；且為彈性鉸鏈導軌，可實現高直線度運動無損耗。簡易致動器沒有內藏位移感測器。

直接驅動機構

ストロークを制限し応答性と発生力を重視したタイプです。
高重量物でも安定した動作が行えます。
ケーブル長は標準で2m、ケーブル端はリード線（バラ線）です。
ご要望に応じて、ケーブル長変更やコネクタ付けも対応いたします。

This type places a focus on the response speed and the generative force with a short stroke.
Capable of performing stable operation even with a very heavy object.
The cable length is 2 m as standard, and the cable end has a lead wire (discrete wire).
A change of the cable length or attachment of a connector is negotiable if requested.

THK PRECISION piezo stage simple actuator

位移放大機構

長いストロークを得るため圧電素子の伸長を機械的に拡大する機能を備えたタイプです。
弾性ヒンジガイドにより、摩擦がない滑らかな動作が得られます。
ケーブル長は標準で2m、ケーブル端はリード線（バラ線）です。
ご要望に応じて、ケーブル長変更やコネクタ付けも対応いたします。

This type has a function for mechanically increase the elongation of the piezoelectric element in order to ensure a long stroke.
With an elastic hinge guide, friction-free smooth motion can be obtained.
The cable length is 2 m as standard, and the cable end has a lead wire (discrete wire).
A change of the cable length or attachment of a connector is negotiable if requested.

THK PRECISION piezo stage simple actuator

產品應用實例

想利用壓電素子的特性，在多種實驗、研發中使用。
奈米單位的距離微調。
運轉平穩，無黏滯或打滑（黏滑）問題。
可將簡易致動器整合到各種平台。

延伸閱讀

➤ 完全守備！廣億科技模組滑台滿足全精度範圍！
➤ 模組派與組裝派大車拚，通通看過來！
➤ 精度從1nm到μm，壓電滑台、自動滑台皆可提案！
➤ 遍尋不著合適的壓電滑台產品嗎？可與我們聊聊客製化設計！
➤ 「1奈米高解析度」、「可客製化」的壓電滑台
➤ LoadCell新選擇-微小力應力感測器
➤ 全方位精密滑台提案，設計需求一次滿足！

型號	型式	行程 [μm]	發生力 [N]	共振周波數 [Hz]
PE1H-014U-N	直接驅動	14	900	3500
PE1H-032U-N	直接驅動	32	1000	3100
PE1L-100U-N	變位擴大機構	100	50	500
PE1L-300U-N	變位擴大機構	300	60	250

如需產品圖檔，請洽廣億科技服務人員，謝謝！
