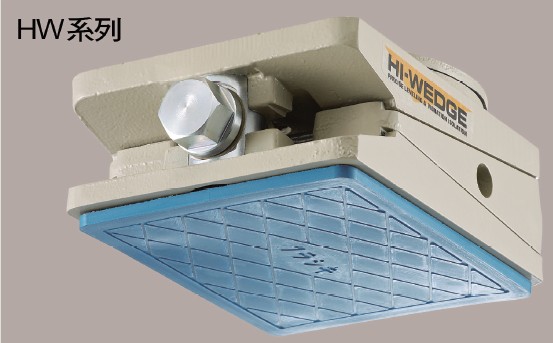

倉敷化工 KURASHIKI KAKO      高剛性腳座

HI-WEDGE  系列

HW
對應中型機械至大型機械的標準TYPE
最大支撐載重:34~100kN

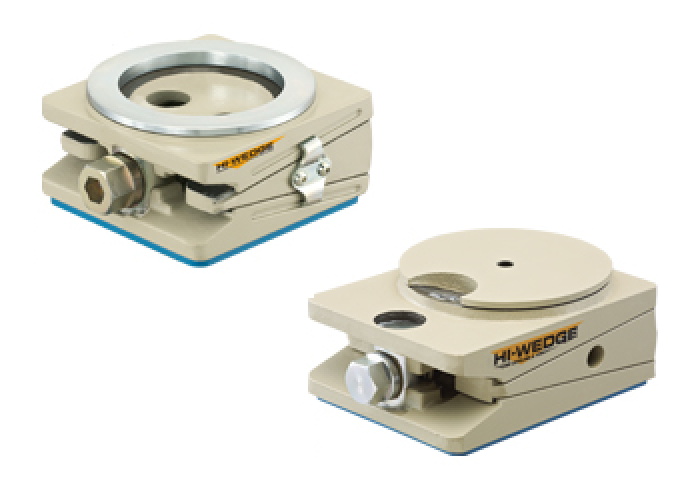

HWM
剛性和水平調整精度提高,從小型機械至中型機械都有適合的TYPE
最大支撐載重:16~70kN

數量:
加入詢價

對應中型機械至大型機械的標準TYPE
最大支撐載重:34~100kN

剛性和水平調整精度提高,從小型機械至中型機械都有適合的TYPE
最大支撐載重:16~70kN



特色

1. 楔型機構(PAT.NO.4583960号)

採用小角度的雙面楔型結構,施加極小的扭力即可發揮強大的上推動力。

倉敷化工 KURASHIKI_防震腳座 高剛性腳座 HI-WEDGE 系列_HW系列_雙面楔型結構

倉敷化工 KURASHIKI_防震腳座 高剛性腳座 HI-WEDGE 系列_HWM系列_雙面楔型結構





2. HDR高阻尼性橡膠

採用新開發的HDR,優越的衰減性能可快速收斂機械的自激震動,並提升了承受高面壓、耐彎曲性能,可長期安定使用。同時也具有極佳的耐油性、顏色非移行性。

倉敷化工 KURASHIKI_防震腳座 高剛性腳座 HI-WEDGE 系列_HW系列_HDR高阻尼性橡膠倉敷化工 KURASHIKI_防震腳座 高剛性腳座 HI-WEDGE 系列_HWM系列_HDR高阻尼性橡膠

▲圖:防震腳座 高剛性腳座 HI-WEDGE 系列_底部使用HDR高阻尼性橡膠





3. 水平調整螺栓

 採用獨特的水平高度調節設計,在高度調整的過程中螺栓頭的位置固定,提高了工作的可操作性和安全性。

倉敷化工 KURASHIKI_防震腳座 高剛性腳座 HI-WEDGE 系列_水平調整螺栓 水平高度調節

▲圖:高剛性腳座 HI-WEDGE HWM系列_可調整水平高度 (最高→最低)

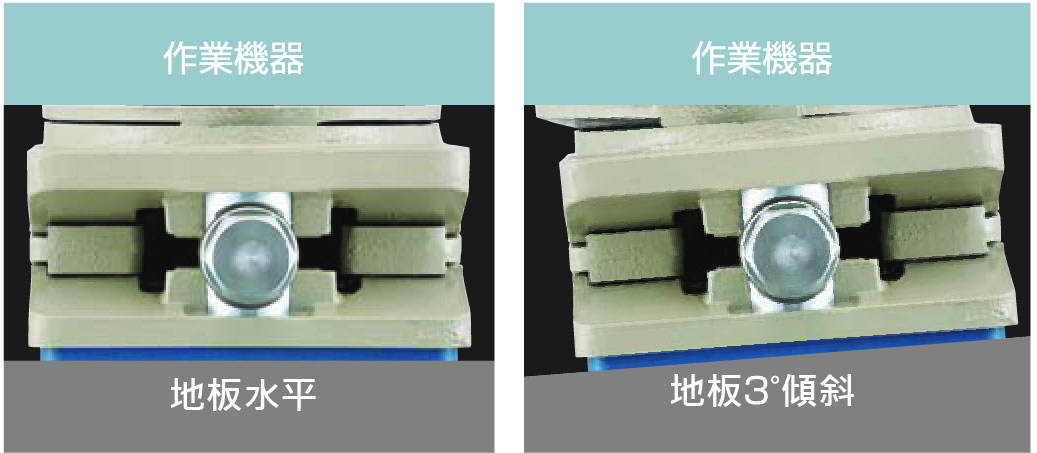

4. 安定的機構

可對應地面±3°的水平傾斜,因此可以保持設備的水平,維持穩定的工作環境和安全性。

倉敷化工 KURASHIKI_防震腳座 高剛性腳座 HI-WEDGE 系列_保持設備水平 對應地面±3°的水平傾斜

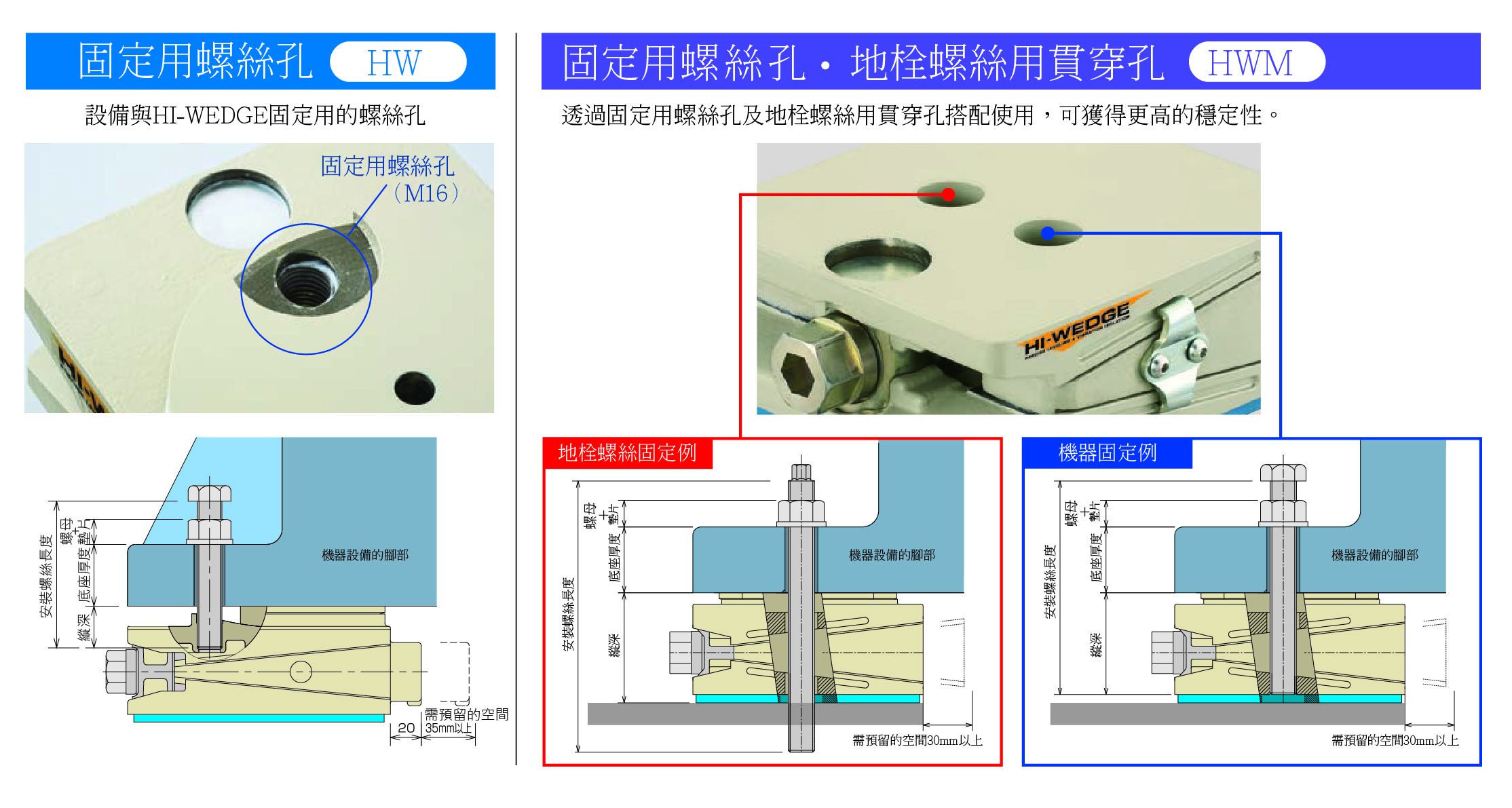

5. 固定用螺絲孔、地栓螺絲用貫穿孔

倉敷化工 KURASHIKI_防震腳座 高剛性腳座 HI-WEDGE 系列_HW固定用螺絲孔 HWM地栓螺絲用貫穿孔

▲圖:高剛性腳座 HI-WEDGE HW、HWM固定方式

HW

倉敷化工 KURASHIKI_防震腳座 高剛性腳座 HI-WEDGE 系列_HW 平面尺寸圖





HWM

倉敷化工 KURASHIKI_防震腳座 高剛性腳座 HI-WEDGE 系列_HWM 平面尺寸圖

HW
  產品型號 外形尺寸
(mm )
最大支撐載重 (kN) 產品重量 (kg) 規格

標準高度(mm )

高度調整量(mm )

傾斜調整角度 調整精度 (mm/1圈)
     HW-P1317   130x170 34 6.8 本體:
烤漆

水平高調整螺絲:
電鍍鋅
   特殊高硬度
   高阻尼性橡膠
60 ±6 0.3
   HW-P1717   170x170 45 9.2
   HW-SP1317   130x170 34 8 75 ±3°
   HW-SP1717   170x170 45 10.5
     HW-C1317   130x170 80 6.7    低揮發氟化油規格 55
   HW-C1717   170x170 100 9.1
   HW-SC1317   130x170 80 7.9 70 ±3°
   HW-SC1717   170x170 100 10.4



HWM
  產品型號 外形尺寸
(mm )
最大支撐載重 (kN) 產品重量
(kg)
規格 標準高度 (mm ) 高度調整量 (mm ) 傾斜調整角度 調整精度 (mm/1)
  HWM-P1111   110x115 16 3.4 本體:
烤漆

水平高調整螺絲:
電鍍鋅
特殊高硬度
高阻尼性橡膠
52 ±6 0.24
HWM-P1314   130x140 25 5.5 56
HWM-SP1111   110x115 16 3.7 61 ±3°
HWM-SP1314   130x140 25 6.1 67
  HWM-C1111   110x115 50 3.3 低揮發氟化油規格 47
HWM-C1314   130x140 70 5.4 51
HWM-SC1111   110x115 50 3.6 56 ±3°
HWM-SC1314   130x140 70 6 62
