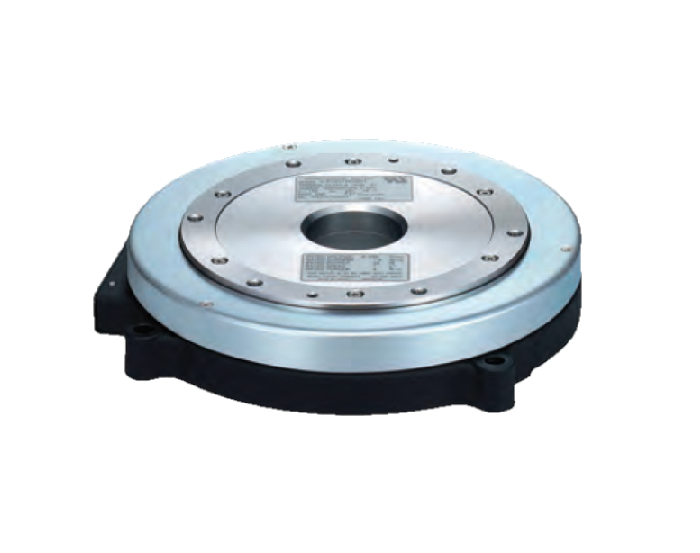

NSK 超大扭矩伺服馬達 PN系列

PN 系列

DD馬達集高性能、高安全、高環保性於一體,產品型號豐富多樣的NSK Megatorque Motor 竭誠滿足您的要求。

數量:
加入詢價
DD馬達產品特色

PN型、PN2型

1.馬達高度35mm的超薄型,精巧的外形

由於最佳的磁場設計,推力密度達以往產品的2倍。



2.定位時間的縮短

採用新方式伺服演算法,整定時間為以往產品的1/5以下。



3.搭載了具可互換性之高精度絕對位置檢出器

內藏具有可互換性的絕對位置(精度90秒)檢出器,故不用原點歸位。



4.實現驅動器裝置的小型化

採用專用模組件,實現與以往相比約65%容積的小型化。內部程式容量為256筆定位資料。





PN3型、PN4型

1.因有獨家的內部構造設計,實現薄型、高剛性

實現比既往品減少最大尺寸達32%的薄型(125 mm => 85 mm),尚且使力矩剛性提高25%的兩全其美之設計,貢獻了設備的小型化、輕量化。



2.因為高扭矩,可以縮短定唯時間

與既往品相比,扭矩最大50%UP(120 N.m => 180 N.m),可縮短定位時間。而且,因為有最適當的卷線設計,所以能在低發熱下驅動,對於設備生產性之向上有很大的幫助。



3.採用以往就有好評價的信號檢出模式,適用於高解析用途

確保262萬分割 / 轉的高解析度與90秒的絕對位置定位精度,可提高設備的高精度化。



4.歐洲RoHS指令對應

符合歐洲RoHS法規,是對環境保護能盡一點心力貢獻的製品。

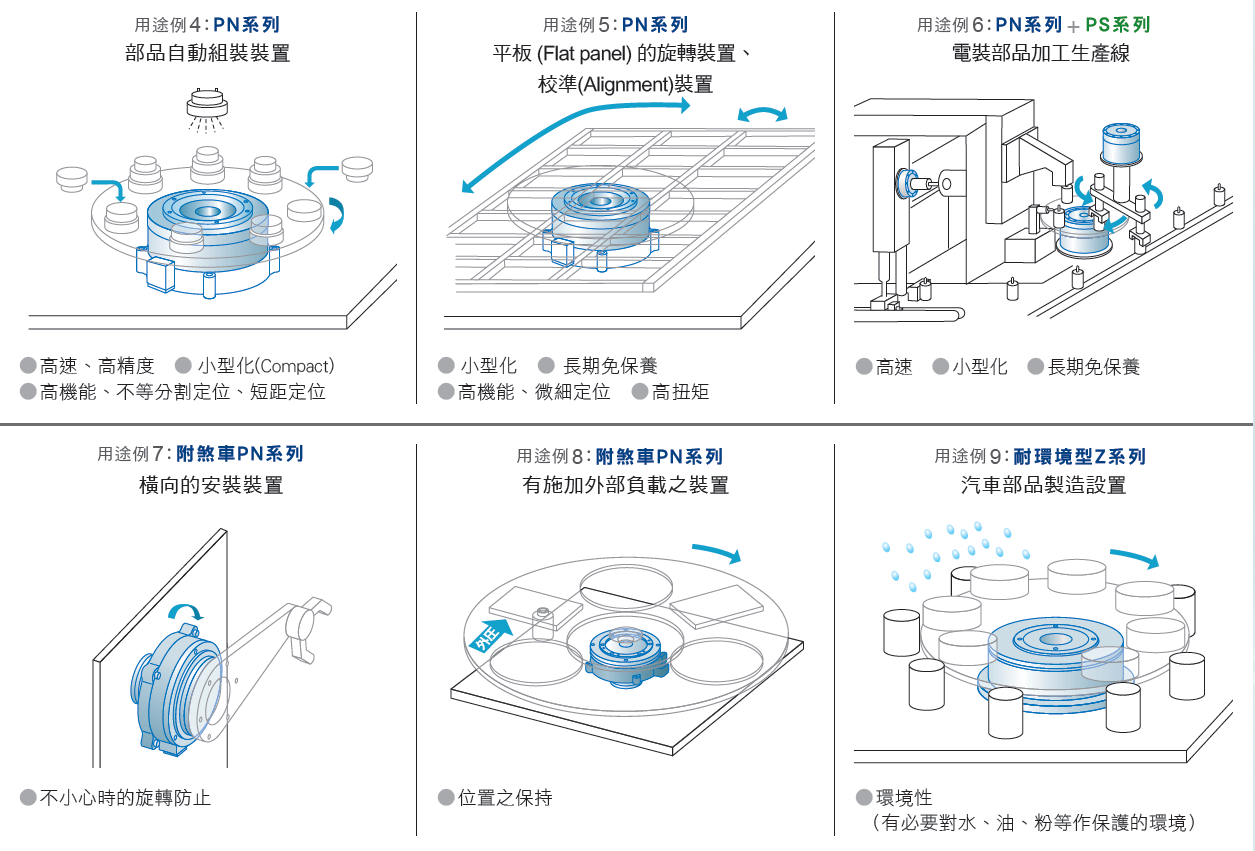

應用範例

NSK 超大扭矩伺服馬達 PS系列 應用範圍

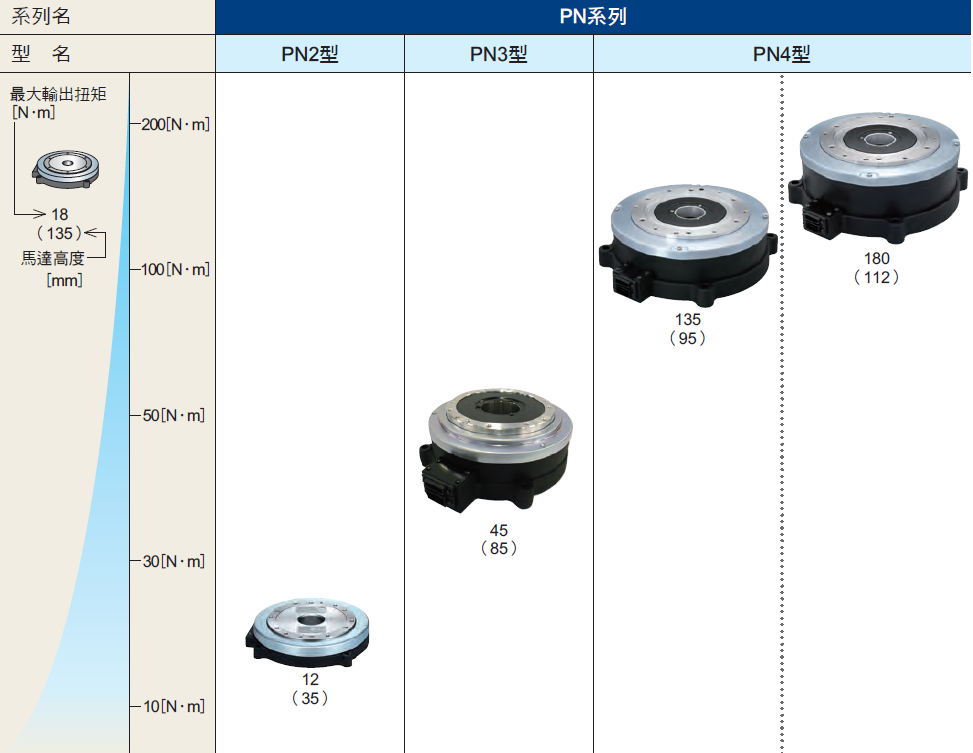

輸出扭矩範圍

NSK 超大扭矩伺服馬達 PS系列 輸出扭矩範圍

NSK 超大扭矩伺服馬達 PS系列 輸出扭矩範圍

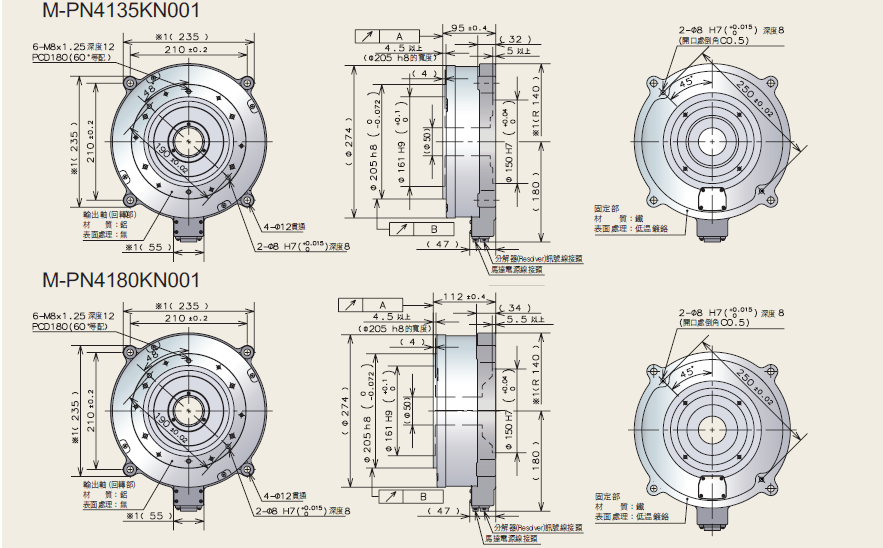

NSK 超大扭矩伺服馬達 PS系列 馬達外型尺寸圖

NSK 超大扭矩伺服馬達 PS系列 馬達外型尺寸圖
