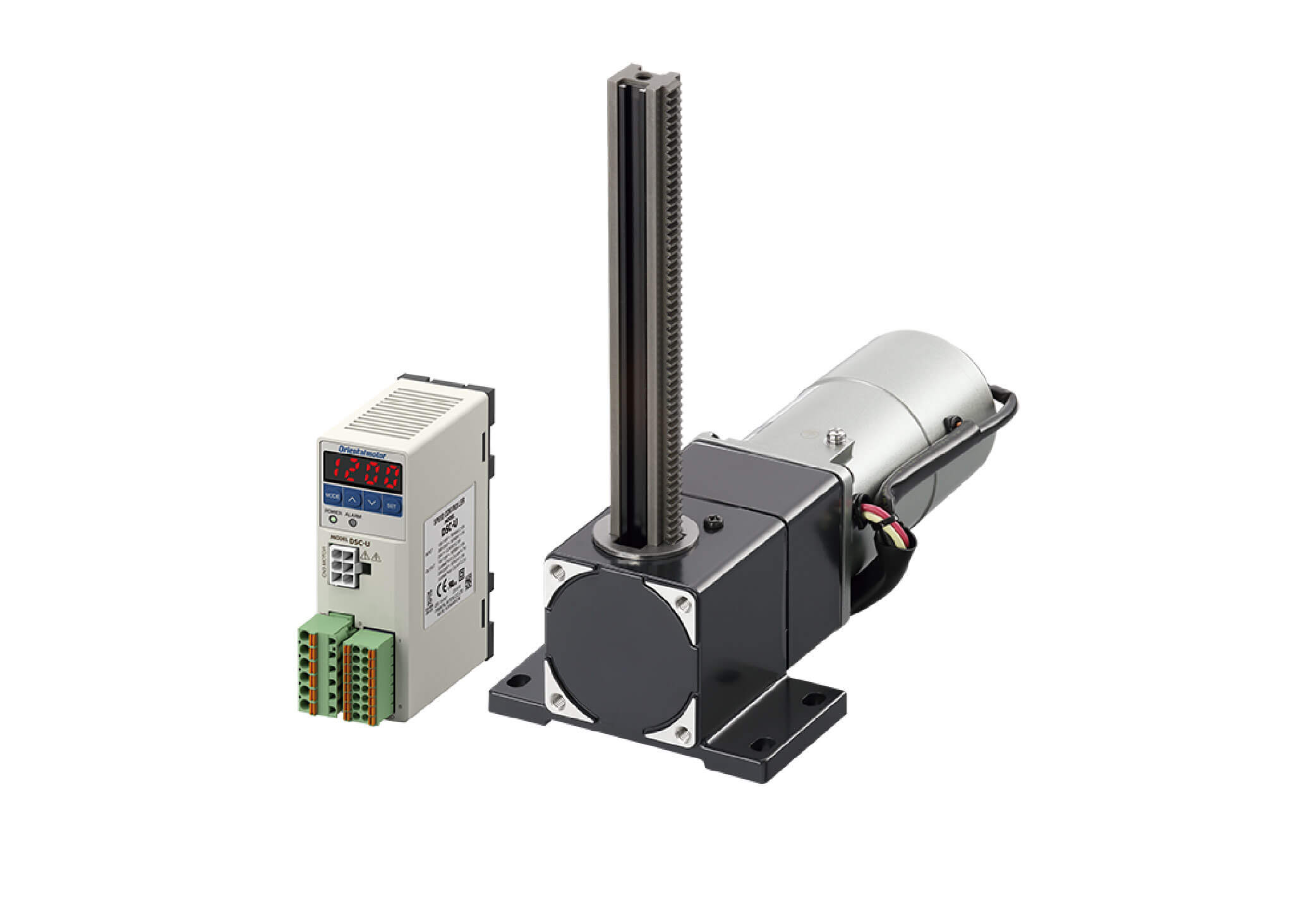

齒條・齒輪系統概要 齒輪軸的馬達經由減速機（減速部），再從齒輪減速機傳達至齒條，轉換為直線動作。

［自行組裝時］	［齒條・齒輪系統］

---

█　上升/下降速度控制 組合構造簡單的齒條・齒輪系統及AC調速馬達，實現可搬重量6.6～67 kg。售價合理，可搬運重物。 • 直線馬達與速度控制器的合計金額。		█　最大行程 1000 毫米 有多種行程可供選擇，以適應您的設備。

安裝尺寸 60 mm

安裝尺寸 60 mm

---

[齒條速度顯示] 透過在速度控制器的「齒輪比參數」中設定每個產品的齒輪比，可以顯示齒條速度。

---

體積比一般變頻器小63%。

---

可設定4組運行數據，運行時可透過I/O切換。

---

使馬達在啟動/停止時的動作更加順暢。可進行4 速資料各不相同的加速．減速設定。

---

依運轉方向的指示運轉。

---

瞬間切換運轉中馬達的運轉方向。（可建立短週期變更條件）

---

瞬間停止運轉中的馬達。（在某些條件下可進行短週期的運轉、停止）

---

---

可利用1 個外部調速器最多 20 台並列進行運轉。 微調各馬達速度可利用變更控制器的參數進行。

---

可以透過速度範圍預先限制速度設定。

上下驅動也非常簡單。附電磁剎車，除具備落下對策、亦能負載保持。		利用齒條前端的螺絲孔，可輕易連結負載或固定齒條。		利用高推力，可直接抬起沖床或工作台。		上下開關笨重的門板時，也能自由變更開關速度。

延伸閱讀

➤ 步進馬達也可以進行閉回路控制嗎？
➤ 自動化機構設計該如何選配零組件？定位模組新提案！
➤ 全方位精密滑台提案，設計需求一次滿足！
➤ 新品上市！絕對式控制次微米滑台，搶佔高精度領域
➤ 工業4.0改革 – 設備不停機的「預知保全」觀念
➤ 廣億組裝服務上線中，高精密滑台組合新選擇！
➤ 實現細緻的「抓取」動作
➤ 高負載與絕對定位的新選擇
➤ 模組派與組裝派大車拚，通通看過來！



齒條移動方向	輸出 [W]	安裝尺寸 [mm]	齒條基本速度 [mm/s]	變速範圍 [mm/s] 上段：50 Hz 下段: 60 Hz	可搬重量 [kg]	行程 [mm]	電磁剎車
縱向	6	60	10	1.9～9.0	26	100, 200, 300, 400, 800	附電磁剎車
				1.9～10
			20	4.8～22	11
				4.8～25
			45	9.5～44	6.6
				9.5～50
	25	80	10	2.2～10	67	100, 200, 300, 400, 700, 1,000
				2.2～11
			20	4.5～20	33
				4.5～23
			45	9.3～43	18
				9.3～49

	輸出 [W]	電源輸入 [V]
	6	單相100 V 單相110 V/115 V 單相200 V 單相220 V/230 V
	25

	長度 ［m］
	1～10
