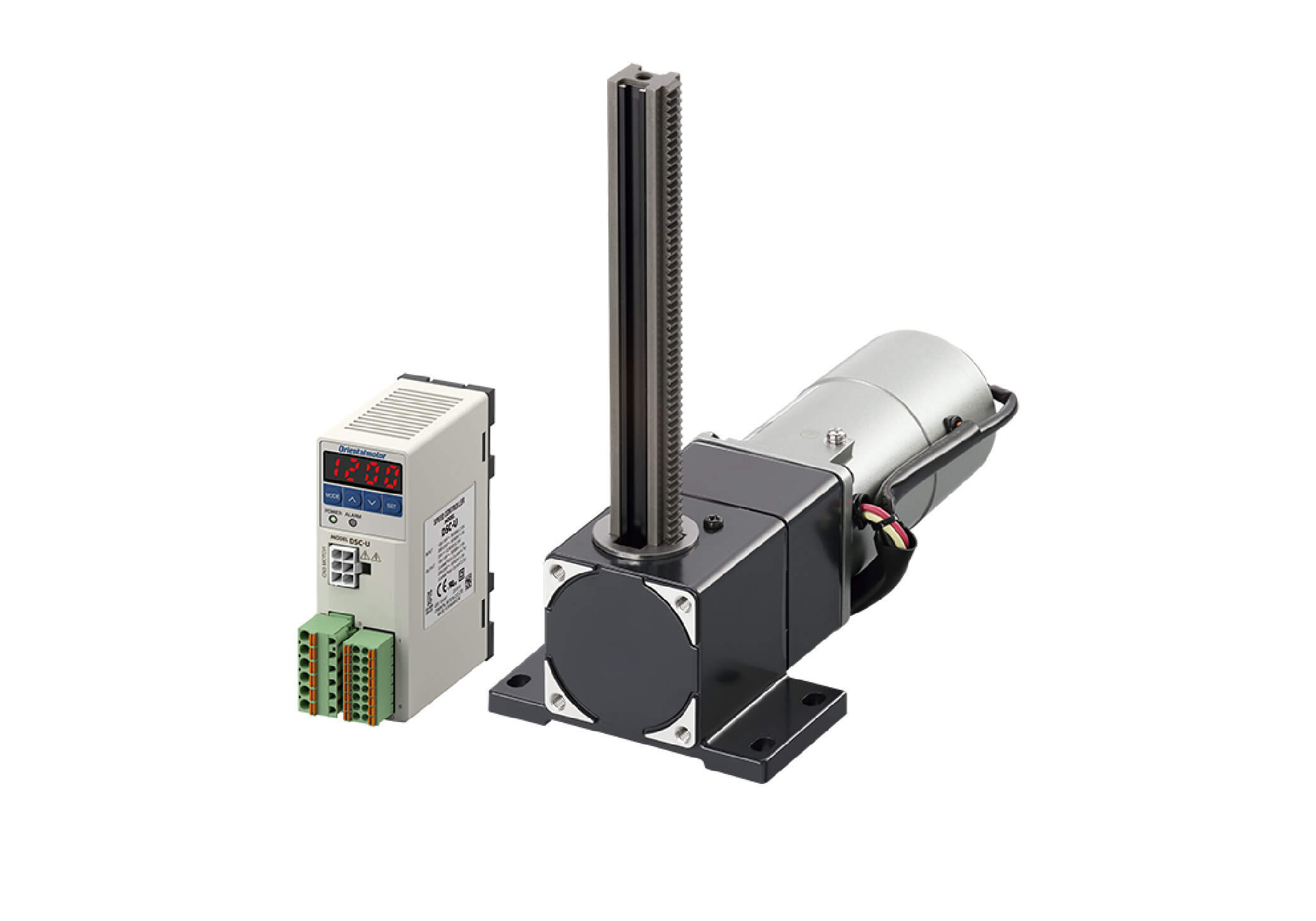

產品特徵 搭載DSC系列的十大優點 用途例

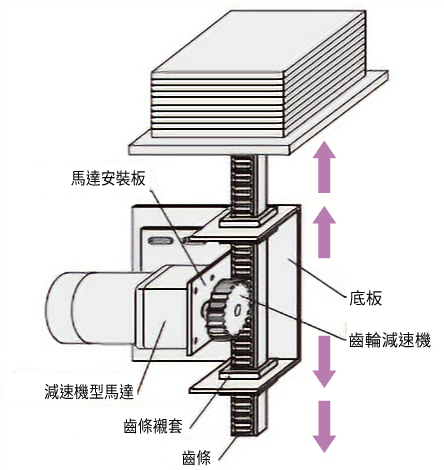

█「輕鬆」建構直線動作機構
●輕鬆建構輕巧的直線動作機構

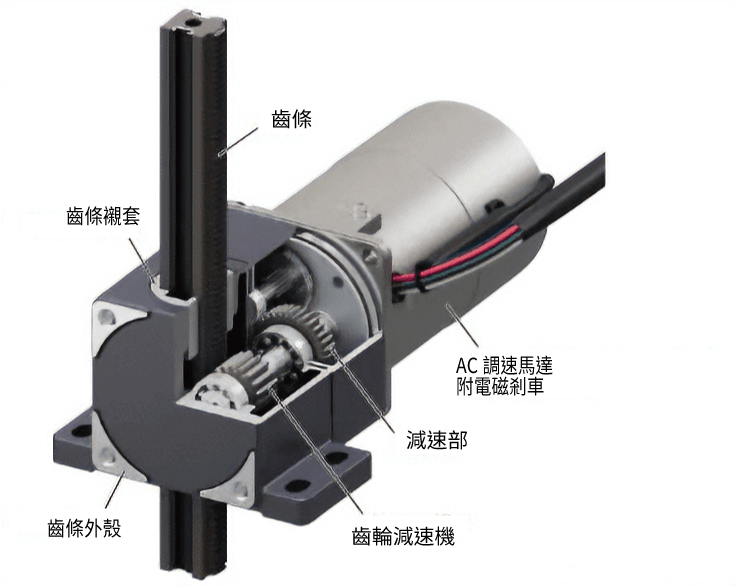

齒條· 齒輪系統可輕鬆將馬達運轉動作變換為直線動作。
直動機構部雖然設計輕巧,但由於實施高強度加工,可搬運大負載。
●縮短設備設計到啟動的時間

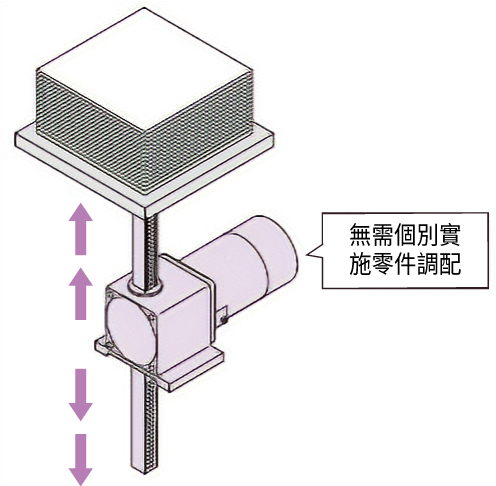

採用新開發齒條· 齒輪系統,可減少自行組裝使用的零件數,並大幅縮短設計、組裝所耗費的工時。
構成零件數的比較

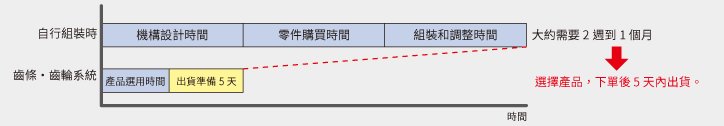

比較設備起動時間
█ 實現合理的上升、下降速度控制
● 上下驅動即可實現
組合構造簡單的齒條· 齒輪系統及AC調速馬達,實現可搬重量6.6∼67kg。售價合理,可搬運重物。
● 縮短設備設計到啟動的時間

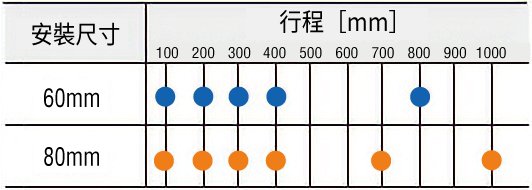

備有多種與行程種類,可配合設備選用。
● 配合使用方式有3種速度控制範圍供選擇
搭載上下運轉時可速度控制的AC調速馬達DSC系列。每種安裝尺寸可由3種速度控制範圍中選擇。

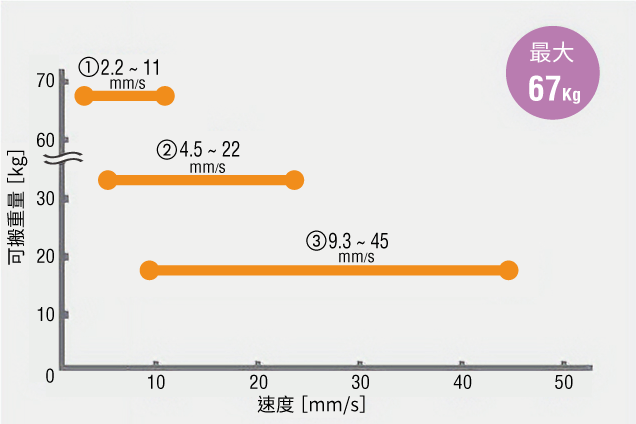

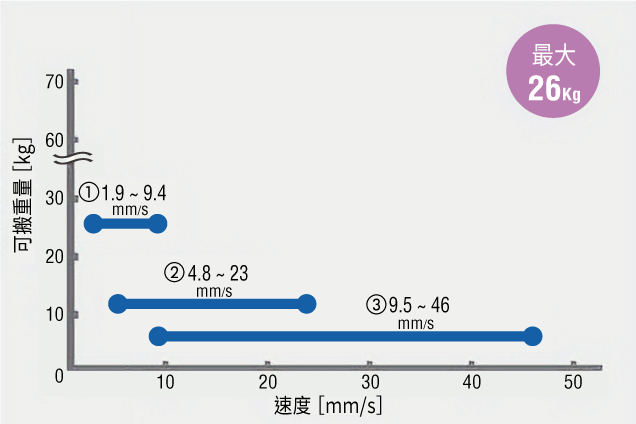

● 可搬重量及速度控制範圍(60Hz時)
◇安裝尺寸60mm
|
◇安裝尺寸80mm
|
█ 小型速度控制器可自在地實現直線動作機構的速度控制優點

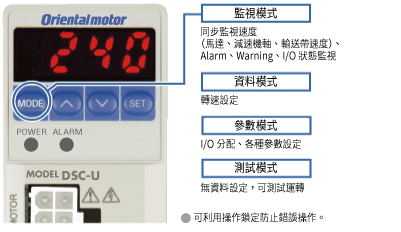

● 優點一:利用數位顯示器讓直線動作可視化控制
控制器本體可監視齒條速度、Alarm 、警告、 I/O 狀態或進行各種設定、操作。
<齒條速度顯示> 在速度控制器的「減速比參數」依據產品輸入其減速比後,可顯示齒條速度。

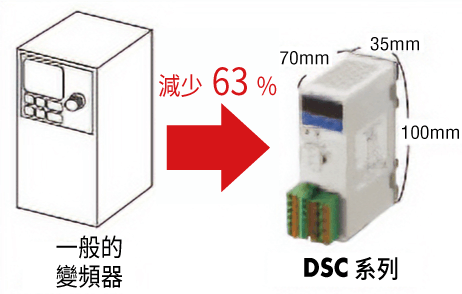

● 優點二:小型控制器體積小,只有一般變頻器的63%。 |

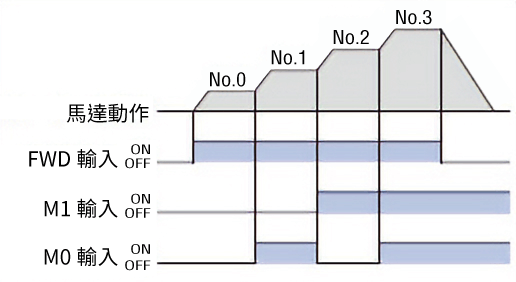

● 優點三:速度控制(4 速)可設定4 筆運轉資料,運轉中以 I/O 切換。
|

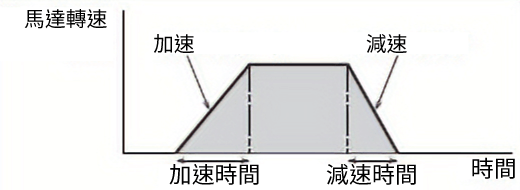

● 優點四:緩慢起動/緩慢減速使起使起動或停止時的馬達動作順暢。 可進行4 速資料各不相同的加速.減速設定。
|

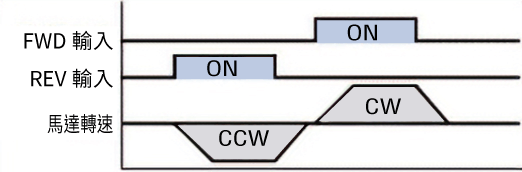

● 優點五:正逆運轉依運轉方向的指示運轉。
|
● 優點六:瞬間正逆運轉瞬間切換運轉中馬達的運轉方向。
|
● 優點七:瞬間停止瞬間停止運轉中的馬達。
|
●優點八:可進行外部速度設定觀看
|
●優點九:並列運轉(最多20台)可利用1 個外部調速器最多 20 台並列進行運轉。
|
● 優點十:轉速範圍的限制
可事先限制可進行速度設定的速度範圍。
可運用於各種用途的齒條· 齒輪系統產品,可將其當成零件選用,使用上非常方便。
只要變更安裝面,無論是水平驅動、上下驅動任何方向都能使用。
上下驅動也非常簡單。附電磁剎車,除具備落下對策、亦能保持負載。 |
利用齒條前端的螺絲孔,可輕易連結負載或固定齒條。 |
利用高推力,可直接抬起沖床或工作台。 |
上下開關笨重的門板時,也能自由變更開關速度。 |
➤ 步進馬達也可以進行閉回路控制嗎?
➤ 自動化機構設計該如何選配零組件?定位模組新提案!
➤ 全方位精密滑台提案,設計需求一次滿足!
➤ 新品上市!絕對式控制次微米滑台,搶佔高精度領域
➤ 工業4.0改革 – 設備不停機的「預知保全」觀念
➤ 廣億組裝服務上線中,高精密滑台組合新選擇!
➤ 實現細緻的「抓取」動作
➤ 高負載與絕對定位的新選擇
➤ 模組派與組裝派大車拚,通通看過來!
● 直線馬達
齒條移動方向
|
輸出 |
安裝尺寸 |
齒條 基本速度 |
速度控制範圍 |
可搬重量 |
行程 |
電磁剎車
|
---|---|---|---|---|---|---|---|
垂直方向 |
6 | 60 | 10 | 1.9~9.0 | 26 | 100、 200 、300 、 400 、800 | 附電磁剎車 |
1.9~10 | |||||||
20 | 4.8~22 | 11 | |||||
4.8~25 | |||||||
45 | 9.5~44 | 6.6 | |||||
9.5~50 | |||||||
垂直方向 |
25 | 80 | 10 | 2.2~10 | 67 | 100、 200 、300 、 400 、700 、 1000 | |
2.2~11 | |||||||
20 | 4.5~20 | 33 | |||||
4.5~23 | |||||||
15 | 9.3~43 | 18 | |||||
9.3~49 |
● 速度控制器
輸出 |
電源輸入 |
|
---|---|---|
6 | 單相100 單相110/115 單相200 單相220/230 |
|
25 |
● 連接用電纜線/可動連接用電纜線
長度 |
|
---|---|
1~10 |
如需產品圖檔,請洽廣億科技服務人員,謝謝!
